工业设备用角度可调节安装支撑台面结构

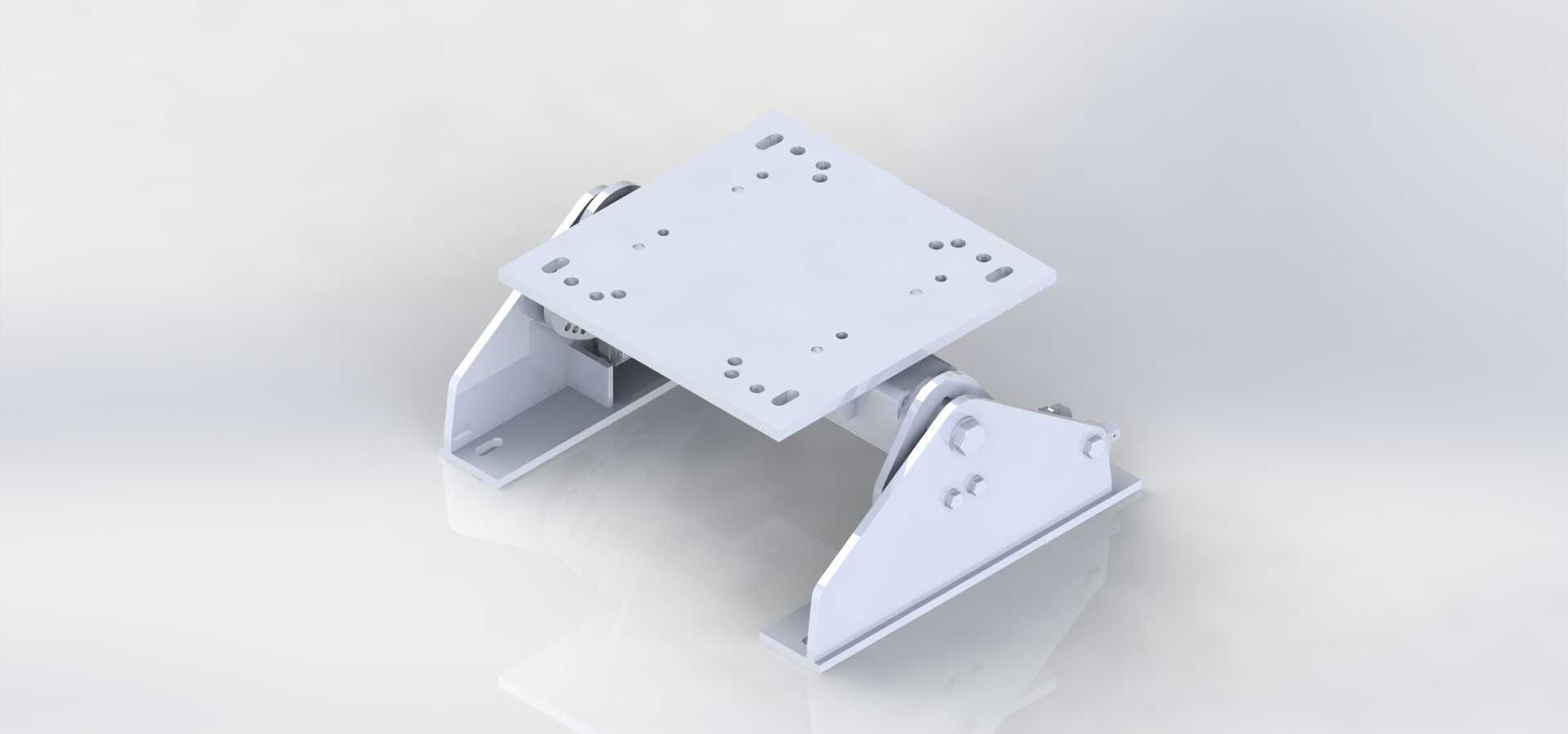

　　在工业生产线的工位改造、检测设备的姿态适配、小型加工单元的工件承载场景中，经常会遇到需要调整承载面倾斜角度的需求，这类可调支撑台面的设计核心，是在保证承载刚性的前提下实现顺畅的角度锁定与调节，避免出现调节卡顿、锁止后窜动、长期使用间隙过大的问题。这款可调支撑结构采用双侧对称支撑臂设计，底部为两个L型安装支座，支座上预留了沉头安装孔位，可直接通过螺栓固定在设备机架、型材框架或者混凝土基础台面上，安装时需要保证两个底部支座的同轴度，避免后续调节时出现侧倾卡滞。上方的承载台面板为矩形平板结构，面板上加工了多组不同间距的安装孔，既有沿长度方向排布的长圆孔，也有标准的圆孔阵列，可适配不同规格的小型设备、工装夹具、检测探头的安装需求，

　　长圆孔的设计预留了安装位置的微调余量，不需要在安装时反复扩孔调整位置，降低现场装配的难度。两侧的支撑臂与台面板、底部支座之间均采用铰接连接结构，铰接位置配置了耐磨衬套，减少反复调节带来的磨损，延长结构的使用寿命，调节时通过松开铰接处的锁止螺栓，即可扳动台面板调整到需要的倾斜角度，调整到位后拧紧锁止螺栓即可实现刚性锁定，锁止后依靠螺栓预紧力产生的摩擦力保持台面姿态，可承受垂直于台面的均匀载荷，不会出现角度滑移。设计时特意将支撑臂的铰接点位置做了偏置处理，让台面的角度调节范围覆盖常用的0到45度区间，满足绝大多数工业场景下的倾斜承载需求，比如在视觉检测工位，可将台面调整到合适角度让工业相机获得最佳拍摄视野；在小型工件装配工位，

　　可调整台面角度让操作人员获得更舒适的操作视角，减少长期作业的疲劳感；在物料导料场景，可调整倾斜角度让工件依靠自重沿台面滑落到指定接料位置。整个结构的外形尺寸紧凑，不会占用过多的安装空间，底部支座的安装孔距按照常用的工业铝型材间距设计，可直接适配40系列、45系列铝型材框架的安装，不需要额外加工转接板。台面板的厚度经过受力校核，在额定承载范围内不会出现中部下挠变形，保证安装在台面上的设备运行精度，支撑臂采用折弯成型的钣金结构，在保证结构强度的同时控制整体重量，方便单人完成安装与调节操作。铰接位置的锁止螺栓采用大尺寸端头设计，不需要额外使用扳手，徒手即可完成松紧操作，方便现场操作人员根据实际使用需求快速调整台面角度，不需要借助专用工具。

　　在实际选型使用时，需要注意根据承载的设备重量确认安装螺栓的规格，确保底部支座与安装基础的连接强度，同时在长期使用过程中可定期检查铰接处的锁止螺栓预紧力，避免因震动导致螺栓松动出现角度变化。这类可调支撑台面相比固定式台面，大幅提升了工位的适配灵活性，不需要针对不同的角度需求重新设计制作专用支架，可在多品种小批量的生产场景中快速适配不同的生产工艺要求，减少工装改造的成本与周期。
