双铰支倾角可调式台面支撑调节机构

　　在轻工装配、检测工位、小型工装夹具的布局场景中，经常会遇到需要根据操作需求调整工作台面倾斜角度的工况，比如工件外观检测时需要调整观察视角、部件装配时需要匹配作业人员的操作高度与角度、小型试验台需要调整试件放置倾角来模拟不同工作姿态，这类场景如果采用整体更换固定倾角台面的方案，不仅换型效率低，还需要储备多套不同角度的台面配件，占用仓储空间的同时也提升了运维成本。这款可调台面支撑机构正是针对这类零散的小载荷倾角调整需求设计，区别于大载荷的液压升降平台或者高精度的数控倾角台，它采用纯机械铰接调节结构，不需要额外配置动力源，依靠手动调整锁止即可完成角度固定，结构简单可靠，维护成本极低，适合在无动力气源、电源的工位场景下使用。

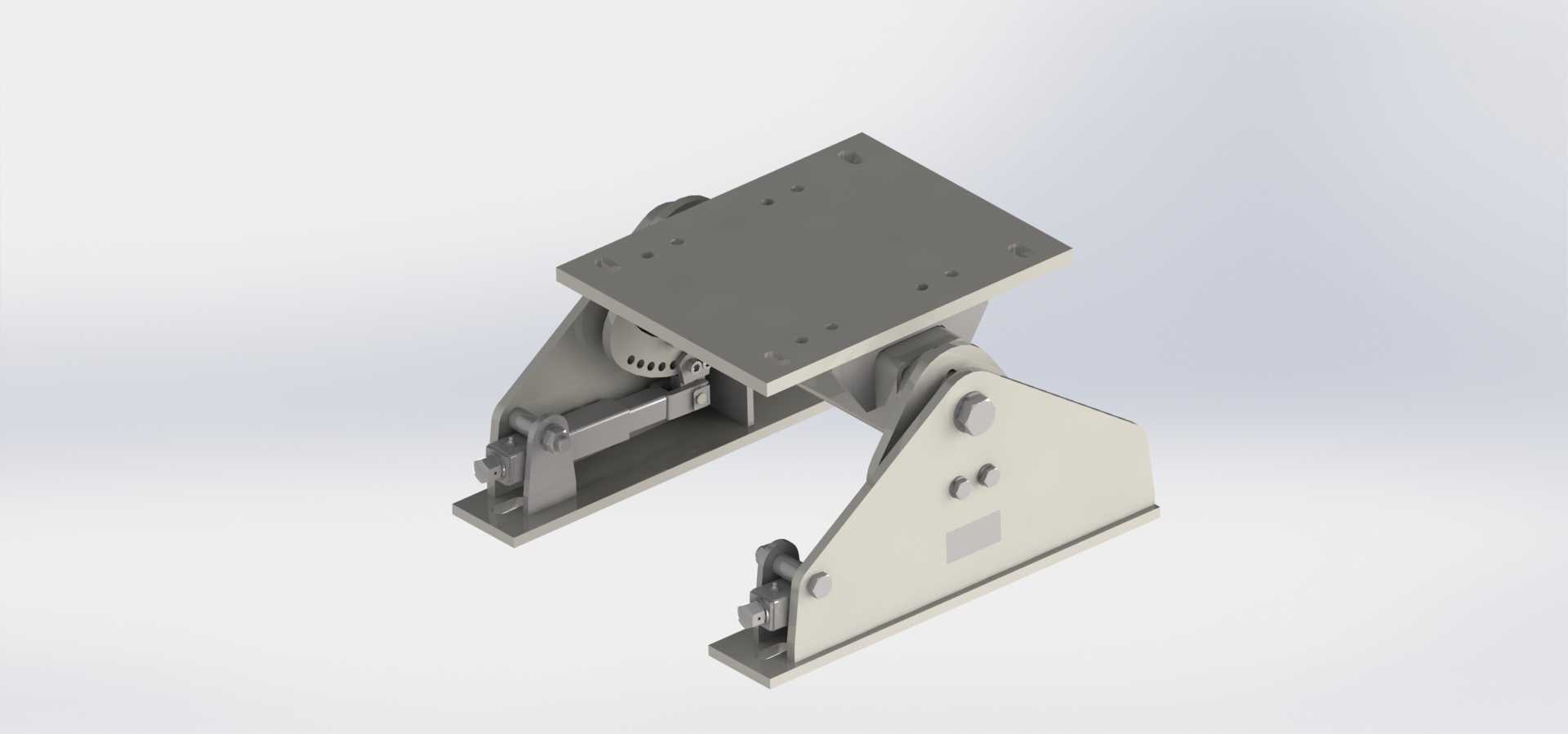

　　从结构设计逻辑来看，整个机构采用上下双安装板配合双侧三角支撑臂的布局，下方的安装板作为固定基座，用于和设备机架、地面安装底座或者工装平台的基准面连接，安装板上预留了多组通孔，既可以采用螺栓穿透锁止的方式完成固定，也可以根据安装面的实际孔位调整安装位置，适配不同的安装基准。上方的台面安装板用于固定需要调整角度的工作台面、工装板或者小型设备底座，板面上的安装孔采用等距阵列布局，孔位间距参考了常规工业铝型材、标准工装板的安装孔距，不需要额外加工转接板就可以直接固定多数标准台面配件。两侧的支撑臂采用三角形焊接结构，相比单臂支撑的结构，三角形结构的抗扭性能更强，当台面承受偏载载荷时，不会出现单侧支撑变形导致的台面歪斜问题，支撑臂的上下端分别通过铰接销轴和上下安装板连接，形成两个转动副，让上安装板可以绕铰接轴完成一定范围内的倾角摆动。

　　角度调节的核心功能通过侧方的调节撑杆实现，撑杆一端铰接在单侧支撑臂的中部位置，另一端连接在带定位齿盘的调节座上，齿盘上加工有多个等角度分布的定位卡槽，当需要调整台面角度时，只需要松开撑杆端部的锁止手柄，将撑杆卡入对应角度的卡槽内，再扳紧锁止手柄即可完成角度固定，这种齿盘定位的方式相比摩擦锁止的结构，承载能力更强，不会因为长期使用出现摩擦片磨损导致的锁止打滑问题，角度档位清晰，调整时不需要额外的测量工具就可以快速定位到常用的几个工作角度。在铰接销轴的位置都设计了自润滑衬套，不需要定期加注润滑脂就可以保证转动顺畅，衬套采用耐磨铜合金材质，即使在多粉尘的车间环境下使用，也不会因为粉尘进入转动副出现卡滞问题，适合在机加工车间、装配车间这类工况相对复杂的环境下长期使用。

　　从安装边界尺寸来看，整个机构的基座安装板长度控制在常规小型工作台的适配范围内，宽度方向不会超出标准400mm宽度工作台的侧边，不会和台面上的其他安装配件产生干涉，最大调节倾角可以覆盖多数工位常用的0到30度调整范围，完全满足人工操作时的视角、操作角度调整需求，额定静载荷可以满足常规小型工装、检测工件的放置需求，不会因为正常操作载荷出现结构变形。在实际选型使用时需要注意，这款机构的转动轴线为单侧固定方向，仅能完成单方向的倾角调整，如果需要实现两个方向的倾角调整，可以在该机构的上方再叠加一层垂直方向布置的同类型调节机构，组合实现双轴倾角调整，不需要重新设计整套支撑结构，模块化的设计可以快速适配不同的调整需求。

　　在细节设计上，所有的结构件边缘都做了倒角处理，没有尖锐的毛刺棱角，避免调整操作时划伤操作人员，所有的外露紧固件都采用标准内六角螺栓，备件通用性强，出现零件损坏时不需要采购特殊规格的配件就可以完成更换。锁止手柄采用加长设计，不需要借助扳手等工具，徒手就可以完成锁止和松开操作，调整过程单人即可完成，不需要额外人员配合，非常适合工位频繁换型、需要经常调整台面角度的生产场景。相比电动调节的倾角台，这种纯机械结构的故障率极低，没有电路、液压元件的损耗问题，长期使用的维护成本几乎可以忽略，对于预算有限、不需要频繁连续调整角度的工位来说，是性价比极高的支撑调节方案。
