垂直压紧式手动快速夹钳结构设计

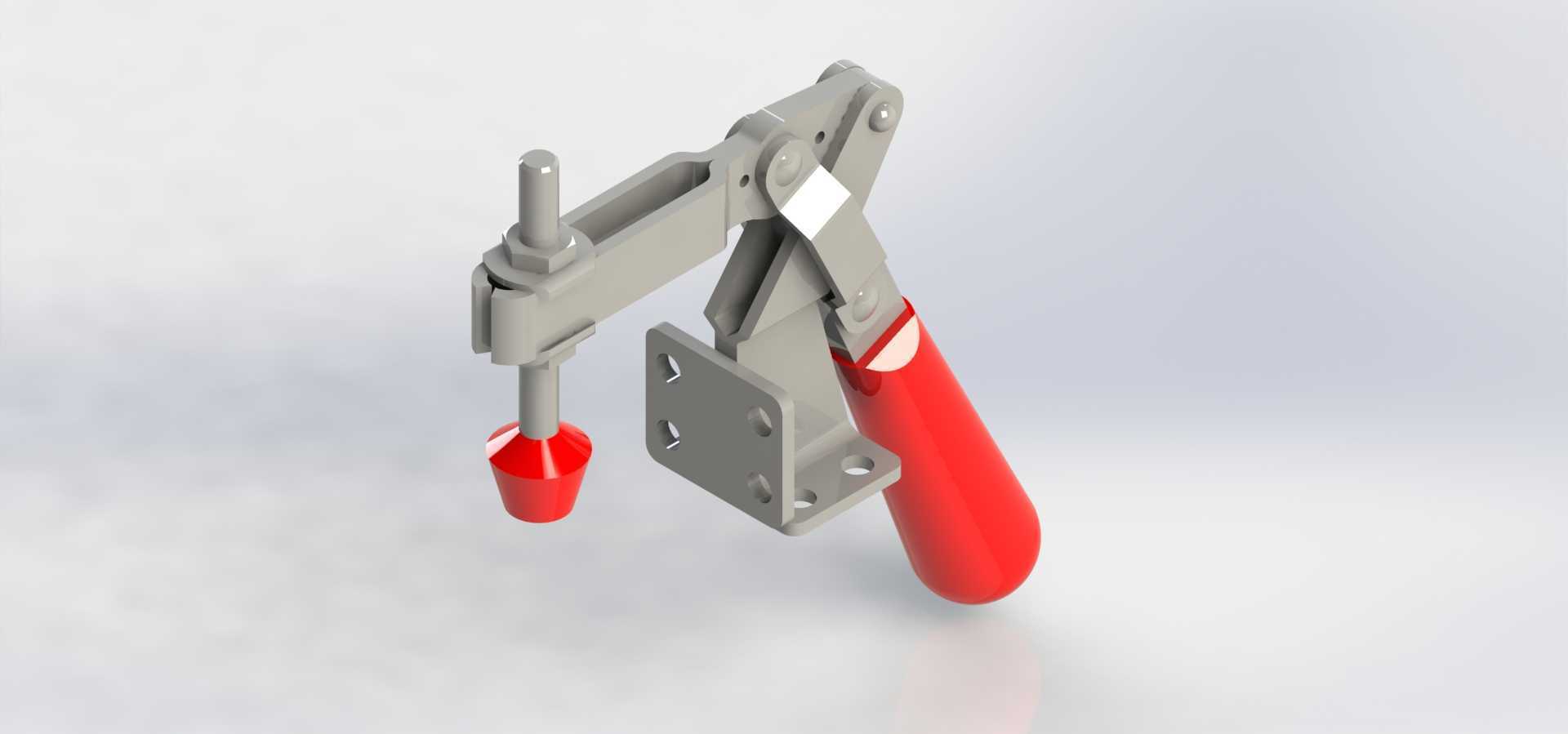

　　在非标自动化生产线、小型工件焊接工位、PCB板测试治具、木工拼合作业、五金件钻孔定位等场景中，这类垂直压紧式手动快速夹钳是出现频率极高的工装基础元件，它不需要外接气源、电源，完全依靠手动操作就能实现工件的快速压紧与释放，相比传统的螺栓压紧、压板锁紧方式，单工位装夹效率能提升70%以上，非常适合小批量多品种的柔性生产场景。从结构原理来看，这款夹钳采用的是四连杆死点锁止结构，当操作人员向下扳动红色手柄到极限位置时，连杆机构会越过机械死点，此时即使压紧端受到工件向上的反作用力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构自锁，不需要额外的锁止销或者紧固件，可靠性极强，只要安装面刚性足够，压紧过程中不会出现松脱、移位的问题。

　　夹钳的压头采用了带橡胶缓冲垫的可调式螺杆结构，螺杆与夹钳的摆臂通过螺纹连接，可以根据被压紧工件的实际高度自由调整压头的伸出长度，调整范围覆盖常见的10-50mm工件厚度差，压头端部的红色橡胶垫一方面可以增大与工件表面的摩擦力，避免压紧过程中工件打滑，另一方面也能防止硬质金属压头刮伤工件表面，对于表面质量要求较高的阳极氧化件、喷涂件、塑胶件非常友好。安装底座采用的是带四个沉头孔的法兰式结构，安装孔位的间距符合行业通用的快速夹钳安装尺寸标准，用户不需要自行重新设计安装孔位，直接通过M6或者M8的内六角螺栓就能把夹钳固定在工装板、焊接平台或者治具基板上，底座与摆臂的连接销轴采用了带防脱卡簧的结构，长期反复扳动使用也不会出现销轴脱出、

　　结构散架的问题。从操作逻辑来看，手柄的扳动方向是垂直向下，操作力经过连杆机构的放大后，压头端可以输出数百牛的压紧力，普通人单手就能轻松完成压紧和释放动作，手柄的握持部分包裹了红色的防滑塑胶套，即使手上沾有切削液、油污或者木屑，也能稳定握持不会打滑。在实际选型使用时，需要注意几个安装边界：首先是夹钳完全打开状态下，压头的最高点距离安装面的高度要和工装的上下料空间匹配，避免工件放入时和压头发生干涉；其次是压头的压紧点要尽量布置在工件刚性较好的位置，不要压在工件的悬空薄壁处，防止压紧力导致工件变形；另外如果是在焊接工位使用，要注意做好飞溅防护，避免焊接飞溅的焊渣粘到连杆的铰接位置，长期积累后导致机构卡滞，

　　需要定期在铰接销轴位置涂抹少量润滑脂，降低磨损延长使用寿命。这类夹钳的结构设计非常成熟，所有铰接位置的配合间隙都控制在合理范围内，既不会因为间隙过大导致压紧时晃动量超标，也不会因为间隙过小导致扳动阻力过大，在三维建模过程中，需要重点验证死点位置的机构角度，确保手柄扳到极限位置时，连杆的传动角处于合理范围，既能够可靠锁止，又不会出现机构卡死无法扳开的问题，同时还要模拟夹钳完全打开和完全闭合两个状态的空间包络，确认在工装整体布局中不会和周边的其他机构、工件发生运动干涉。
