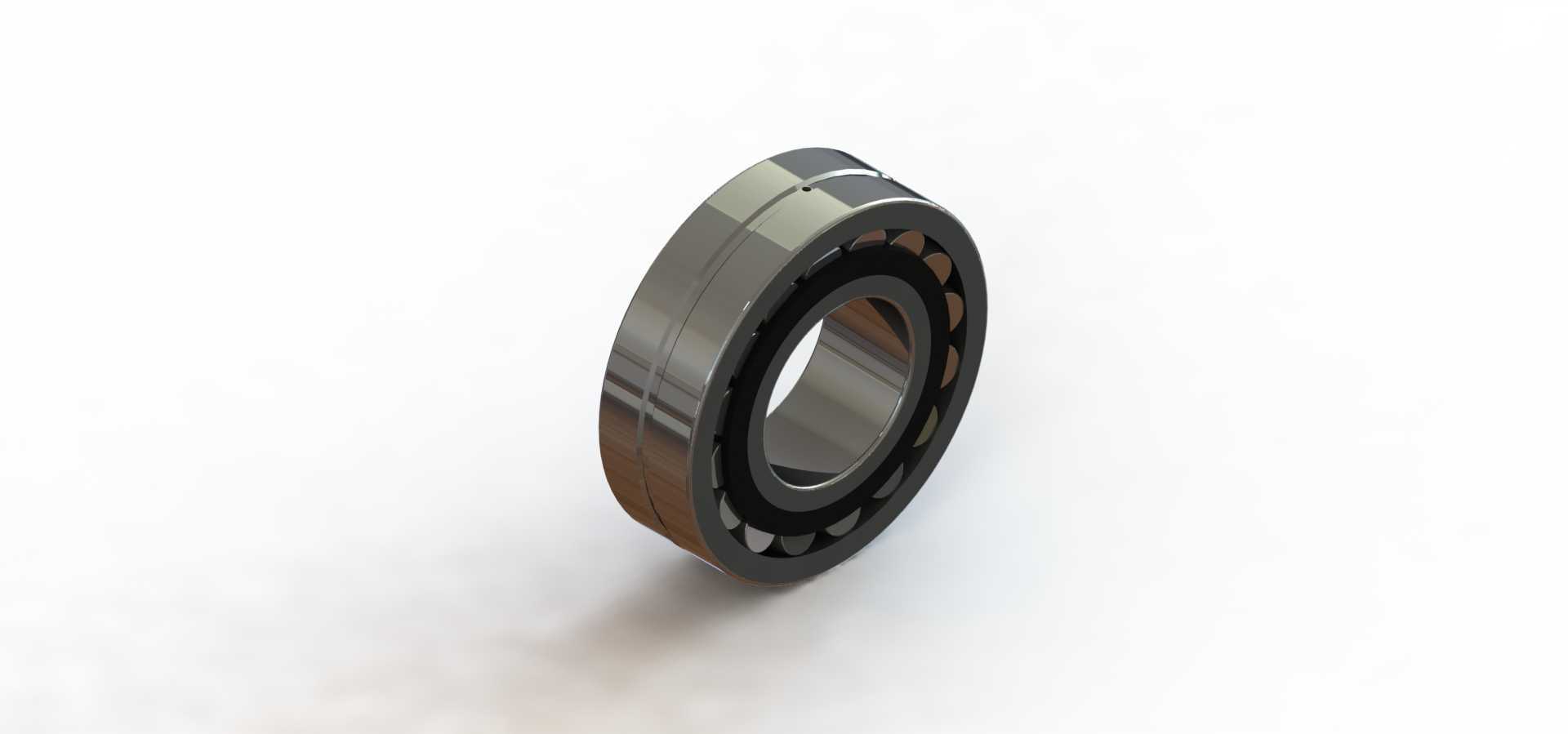

在矿山破碎、冶金连铸、重型输送这类重载且存在轴系挠曲的工况场景里,调心滚子轴承的选型与结构合理性,直接决定了整套回转支承系统的运维周期与运行可靠性。这款双列调心滚子轴承的设计,首先围绕重载工况下的载荷分布做了核心优化,两列对称布置的球面滚子可同时承受径向载荷与双向轴向载荷,滚子与滚道的修形设计,能避免轴系出现安装对中误差、运行中挠曲变形时,滚子端部出现应力集中导致的早期点蚀失效。
从结构细节来看,带锥孔的内圈设计适配紧定套安装方式,在长轴、光轴的装配场景下,无需加工轴肩即可完成轴向定位,大幅降低长传动轴的加工难度,同时方便后期运维时的拆卸调整,尤其适合输送线辊道、破碎机主轴这类轴系跨度大、对中难度高的安装场景。外圈带有的环形油槽与三个均匀分布的油孔,是W33结构的核心特征,润滑脂可通过油孔直接进入两列滚子的滚道接触区,即使在低速重载、粉尘浓度较高的工况下,也能保证滚动体与滚道之间形成稳定的润滑油膜,避免干摩擦导致的温升过快、保持架磨损问题。
建模过程中,首先确定轴承的核心安装边界尺寸,内圈锥孔的锥度严格遵循1:12的标准锥度要求,保证与标准紧定套的配合面贴合度达到90%以上,避免装配后出现内圈偏心导致的回转跳动。滚子的球面曲率与外圈滚道的球面曲率做了匹配设计,调心角度可达2度左右,足以覆盖多数重型设备运行中轴系产生的挠曲变形量,不会因为轴的偏斜导致滚子卡滞、载荷分布不均。保持架采用冲压钢保持架结构,建模时预留了滚子的活动间隙,既保证滚子在运转过程中不会出现脱落、歪斜,又不会因为间隙过小导致润滑脂无法进入接触区,同时冲压保持架的自重较轻,能降低轴承高速运转时的保持架惯性力,适配一定转速范围内的运行需求。
在外形尺寸的建模精度控制上,严格遵循对应型号的标准尺寸链,外径、内径、宽度的公差带按照普通级轴承的公差要求设定,安装时与轴承座孔的配合采用基轴制过渡配合,与轴的配合通过紧定套的锁紧量调整过盈量,既保证内圈与轴无相对滑动,又避免过盈量过大导致内圈滚道变形、径向游隙减小引发的温升问题。径向游隙的设计选取了C组游隙,适配重载、低速、存在一定温升的工况,避免运行中因为热膨胀导致游隙消失出现抱轴故障。
实际应用场景中,这类轴承常被安装在颚式破碎机的偏心轴、皮带输送机的传动滚筒、振动筛的激振器主轴位置,这些场景的共性是载荷波动大、存在一定的冲击载荷,同时设备安装基础容易出现沉降、轴系加工存在一定的同轴度误差,调心滚子轴承的自调心特性刚好可以抵消这些安装与运行中的偏差,相比深沟球轴承、圆柱滚子轴承,能承受更大的径向载荷,同时补偿轴系的偏斜误差,大幅降低设备的运维频次。建模时对滚子与滚道的接触线做了对数修形的细节还原,这种修形方式可以让滚子在受载变形时,接触面上的应力分布更均匀,避免边缘应力集中,在冲击载荷下也能保证接触应力在材料许用范围内,延长轴承的疲劳寿命。
另外,在建模过程中还原了内圈与外圈的引导面结构,保持架由内圈挡边引导,在轴承高速运转时,保持架的运转更平稳,不会出现晃动导致的滚子歪斜。密封结构虽然未在该模型中体现,但W33结构的油槽设计本身兼容后期加装密封件的需求,在粉尘较大的矿山、水泥工况下,可配合接触式密封圈使用,防止外界粉尘进入滚道,同时避免润滑脂泄漏,进一步提升轴承在恶劣工况下的使用寿命。对于结构设计从业者而言,该模型可直接用于重型设备的主轴系统装配仿真,验证轴承座、轴的配合尺寸是否合理,检查运转过程中轴承与周边密封件、端盖是否存在干涉,也可用于选型阶段的载荷仿真,通过有限元分析验证不同载荷下滚子与滚道的接触应力是否满足设计要求,为设备的轴系设计提供可靠的标准件参考。
