Sodeca545-2T-3I离心通风机结构设计

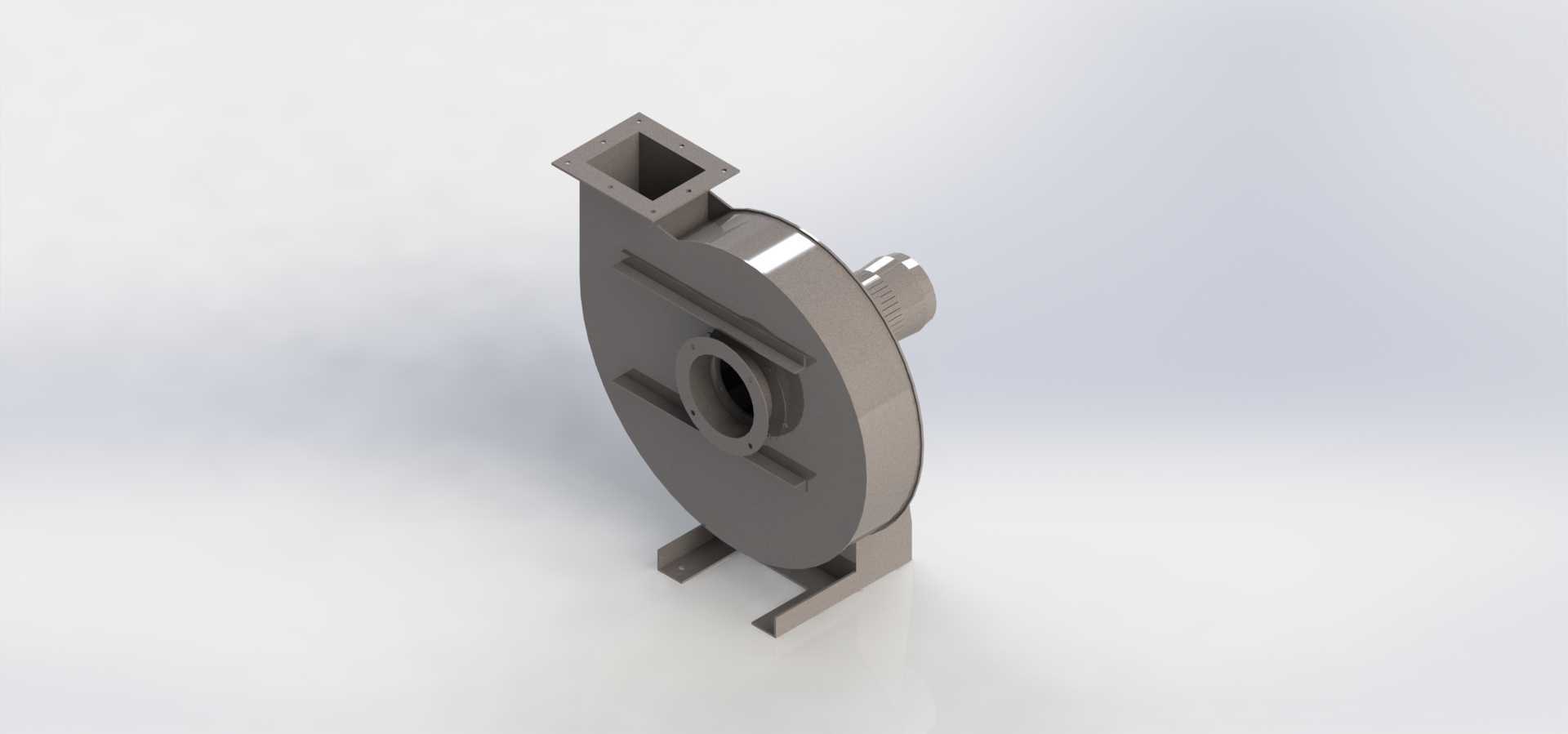

　　这款离心通风机的三维结构，是针对工业场所通风换气、工艺送风需求搭建的，日常在车间排风、除尘系统送风、生产设备冷却供风这类场景里，这类风机都是核心的风动力部件，靠叶轮高速旋转产生的离心力提升气体压力，完成气体的输送与排放。从结构设计逻辑来看，整个模型优先考虑了运行稳定性与安装适配性，蜗壳型的流道设计是经过曲率匹配的，能让叶轮甩出的气体在壳体内平稳减速扩压，减少气流紊流带来的振动与能耗损失，蜗壳的板材厚度预留了足够的刚性余量，避免高转速运行时出现壳体共振的问题。进风口采用了轴向直入的圆形接口，接口处做了法兰边结构，方便对接通风管道，法兰上的安装孔位按照常规通风管路的通用间距排布，能适配多数标准管径的风管连接，

　　不需要额外做转接件就能完成现场装配。出风口设置在蜗壳的切向位置，采用方形接口结构，这种设计更方便对接矩形排风管道，在厂房顶部排风、设备侧方排风的安装场景里，方形接口的密封处理与固定操作都更便捷，接口边缘同样预留了螺栓连接的安装位，能匹配常规的法兰密封垫安装要求。叶轮部分的结构做了细节还原，叶片采用后向式的曲面设计，这类叶片的气动效率更高，运行时的噪声更低，适合长时间连续运行的工业通风场景，叶轮与电机输出轴的连接位置做了轴套定位结构，能保证装配时的同轴度，减少运行时的径向跳动，延长轴承与密封件的使用寿命。底部的支座采用了支腿式结构，两个支腿分别布置在蜗壳重心的两侧下方，支腿底部做了水平安装板，板上开有地脚螺栓固定孔，

　　安装时可以直接通过膨胀螺栓固定在混凝土基础或者设备钢架上，支腿的高度经过核算，能让进风口、出风口的中心高度匹配常规通风管路的架设高度，减少现场安装时的管路弯折，降低风路阻力。电机的安装位置在蜗壳的侧方，采用直联传动的结构，省去了皮带传动或者联轴器传动的额外结构，整体结构更紧凑，安装占用的空间更小，电机与蜗壳的连接位置做了密封端盖结构，能避免气体从轴接位置泄漏，同时也能阻挡外界的粉尘进入电机轴承位置，提升设备在多粉尘车间环境下的运行可靠性。从安装边界来看，整个风机的外形轮廓没有突出的不规则结构，最大外轮廓尺寸适配常规的设备安装空间预留要求，侧面的电机接线盒位置预留了足够的接线操作空间，日常维护时不需要拆解风机主体就能完成接线、

　　检修的操作，底部支腿的安装孔间距符合中小功率离心风机的通用安装尺寸规范，替换同参数旧设备时不需要重新改动基础，能直接完成换装。在建模过程中，各个部件的装配关系都做了还原，包括蜗壳的拼接焊缝位置、叶轮与壳体的间隙预留、支座与壳体的焊接固定位置都有体现，能直接用于结构校核、安装模拟、施工交底这类工作，也能作为同类型风机改型设计的结构参考，帮助设计人员快速把握这类通风设备的结构布局要点，减少前期结构方案搭建的重复工作量。
