推拉式快速压紧夹具结构设计

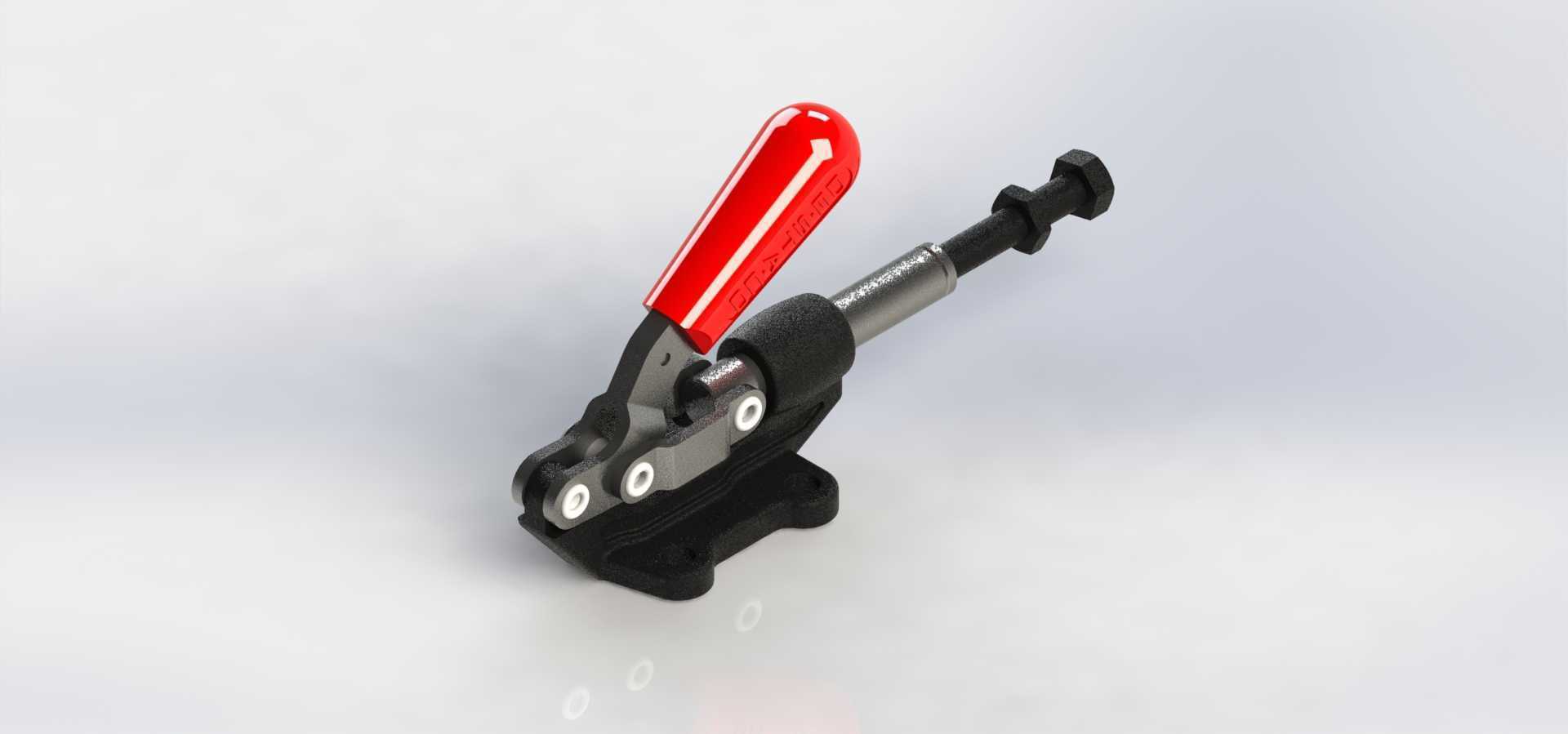

　　在工装夹具的选型与设计环节，推拉式快速夹钳的应用覆盖了多类生产场景，从五金工件的焊接定位、木质构件的胶合压紧，到电子装配工序的电路板固定、注塑件的水口加工夹持，都能看到这类机构的身影。这款Destaco 603MS型推拉夹紧夹具，核心是利用肘节机构的死点锁止原理实现工件的快速压紧，操作时只需扳动红色手柄，即可带动内部连杆组完成行程推进与锁止，整个动作行程内操作力经过连杆杠杆放大，最终输出的压紧力足以应对多数轻中型工件的装夹需求，反向扳动手柄即可快速松开工件，单步装夹耗时远低于传统螺栓压紧结构，能有效提升批量生产环节的上下料效率。从结构设计逻辑来看，这款夹具的底座采用了带安装孔的块状结构，安装面做了平整加工，

　　保证固定到工装台架上时不会出现偏斜，底座上的两个安装孔位间距经过匹配计算，既可以通过螺栓直接固定在标准孔系工装上，也能适配定制化的工装板安装需求，安装边界预留了足够的扳手操作空间，不会出现螺栓拧紧时工具与夹具体干涉的问题。夹钳的执行端为带可调限位的推杆结构，推杆端部的压头可以根据被夹持工件的外形做适配更换，比如压持平面工件时换橡胶防滑压头，压持异形曲面工件时换仿形压头，推杆的伸出长度可以通过尾部的调节螺母微调，适配不同厚度工件的装夹需求，调节范围覆盖了同规格夹具常用的装夹厚度区间，不需要额外加装垫块就能完成多数场景的适配。手柄部分采用了浸塑防滑结构，红色的外观设计在工装台面上辨识度很高，操作人员可以快速识别夹具的开合状态，

　　避免误操作，手柄的握持角度经过人体工学优化，扳动时的施力方向与手臂自然施力方向重合，长时间重复操作也不会产生明显的肌肉疲劳。夹具体的主体结构采用了高强度合金钢材质，关键铰接位置做了淬火硬化处理，反复开合过程中铰接孔与销轴的磨损量极小，能保证长期使用后的锁止精度不会出现明显衰减，铰接位置的配合间隙控制在合理区间，既不会因为间隙过大导致压紧时出现晃动，也不会因为间隙过小出现卡滞问题。在实际产线应用中，这类推拉式快速夹具常被成对布置在焊接工装的定位面两侧，配合定位销完成工件的六点定位后，扳动夹具即可快速压紧，不需要逐个拧紧螺栓，在汽车零部件的小批量焊接生产、钣金件的折弯辅助定位、装配线的工件临时固定场景中，这类夹具的可靠性已经过长期验证。

　　需要注意的是，安装这类夹具时要保证推杆的推进方向与工件被压持面垂直，避免出现侧向分力导致工件移位，同时要根据被压持工件的材质选择合适的压头材质，防止压伤工件表面，对于有防松需求的场景，可以在调节螺母位置加装防松垫圈，避免长期振动环境下推杆行程出现偏移。从三维建模的角度来看，这款夹具的所有配合尺寸都做了公差匹配，铰接位置的转动副约束符合实际运动逻辑，模型可以直接导入到工装装配体中做干涉检查，不需要额外调整结构尺寸，安装孔位的位置、推杆的行程范围、手柄的活动空间都按照实物1:1还原，能直接用于工装方案的布局设计，减少设计人员的重复建模工作量。
