推拉式快速压紧夹具结构设计

　　这款推拉式快速压紧夹具，是工装夹具领域应用极广的标准夹紧元件，最早在欧美焊装线、装配工位普及，目前国内非标自动化、工装治具设计中也大量采用同结构产品，核心是利用肘节机构的死点自锁特性，实现小操作力下的大夹紧力输出，同时保证作业过程中不会因为振动、外力触碰出现松脱，可靠性远高于普通螺纹压紧、凸轮压紧结构。

　　从实际应用场景来看，这类夹具常出现在汽车零部件焊接工装里，用来固定冲压钣金件的侧边定位边，工人扳动红色手柄就能快速压合或松开工件，相比螺栓拧紧的装夹方式，单工位装夹时间能缩短70%以上，在批量装配、检测工位上，也常用来固定塑料壳体、小型机加工件的定位基准，部分木工治具、电子元件组装治具中也会选用同系列的小规格型号，适配不同的夹紧行程需求。

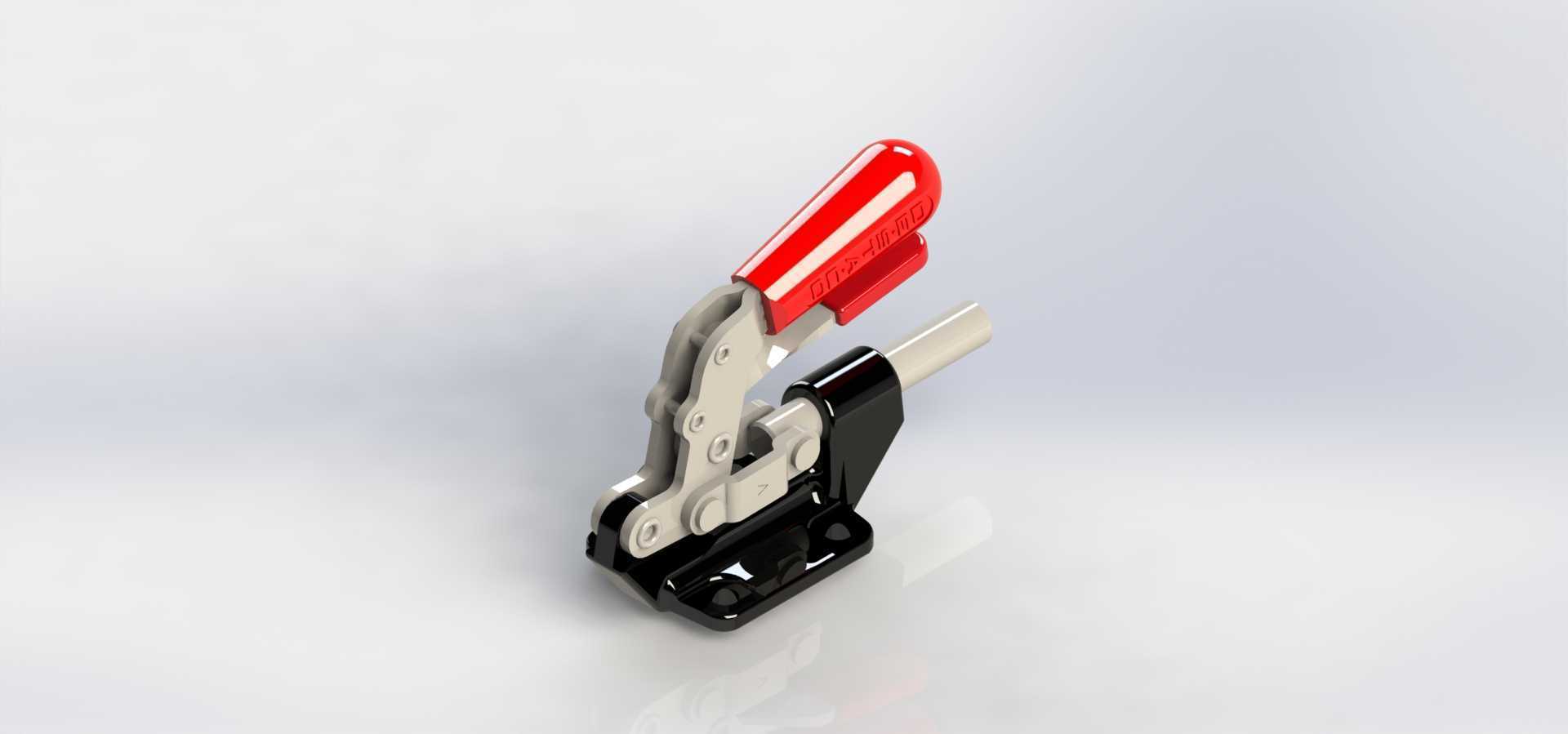

　　从功能特性上看，这款603M型号属于水平推拉式夹钳，操作手柄在夹紧状态下处于水平低位，不会突出工装安装面过多，避免工位上的工件吊装、人员操作出现磕碰，夹头的推杆行程预留了足够的补偿量，即使工件存在小范围的尺寸公差，也能保证可靠压紧，不会出现夹空、压不紧的情况。整个机构的传动链完全由冲压钢板铆接而成，铰接点都做了衬套减磨处理，长期反复扳动也不会出现明显的旷量，底座的安装孔采用沉头设计，安装后螺栓头完全沉入底座内部，不会突出底面影响安装平面度，黑色的底座表面做了氧化发黑处理，具备基础的防锈能力，适合车间多油污、多切削液的作业环境。

　　设计思路上，这款夹具完全围绕快速装夹的核心需求展开，肘节机构的死点位置设计在推杆完全伸出的夹紧位，此时即使推杆端受到反向的工件顶出力，机构也会因为处于力学死点位置保持锁止，只有主动扳动手柄越过死点，才能带动推杆回缩松开工件，这种机械自锁的特性不需要额外增加弹簧、锁销等辅助锁紧结构，结构非常紧凑。红色的操作手柄套采用防滑绝缘的塑胶材质，表面做了凹凸的防滑纹路，工人戴劳保手套操作也不会打滑，手柄的长度经过力臂优化，普通人用单根手指就能扳动完成夹紧动作，操作力控制在人体工程学舒适区间内，长期重复操作也不容易产生疲劳。

　　从安装边界和尺寸来看，这款夹具的底座采用双安装孔固定，孔位间距符合行业通用的安装标准，可以直接替换同系列的其他品牌同规格产品，不需要重新加工工装板的安装孔位。推杆的端部预留了外螺纹，可以根据实际使用需求搭配不同形状的压头，比如橡胶压头、平压头、钩形压头，适配不同的工件压紧面形状，避免压伤工件表面。整体安装后，手柄在松开状态下的抬起高度不会超过底座上方120mm，推杆的伸缩行程在20mm左右，夹紧力稳定在两百公斤级别，足够应对绝大多数中小型工件的装夹需求，不会出现夹紧力不足导致的工件移位问题。在做三维建模的时候，这类标准件通常会直接调入装配体作为外购件使用，建模时需要重点核对安装孔位尺寸、推杆行程、手柄活动空间，避免在工装设计时出现干涉，尤其是要预留出手柄扳动的全行程空间，不能和周围的定位块、气缸、管线等部件产生碰撞，保证实际装配后操作顺畅。
