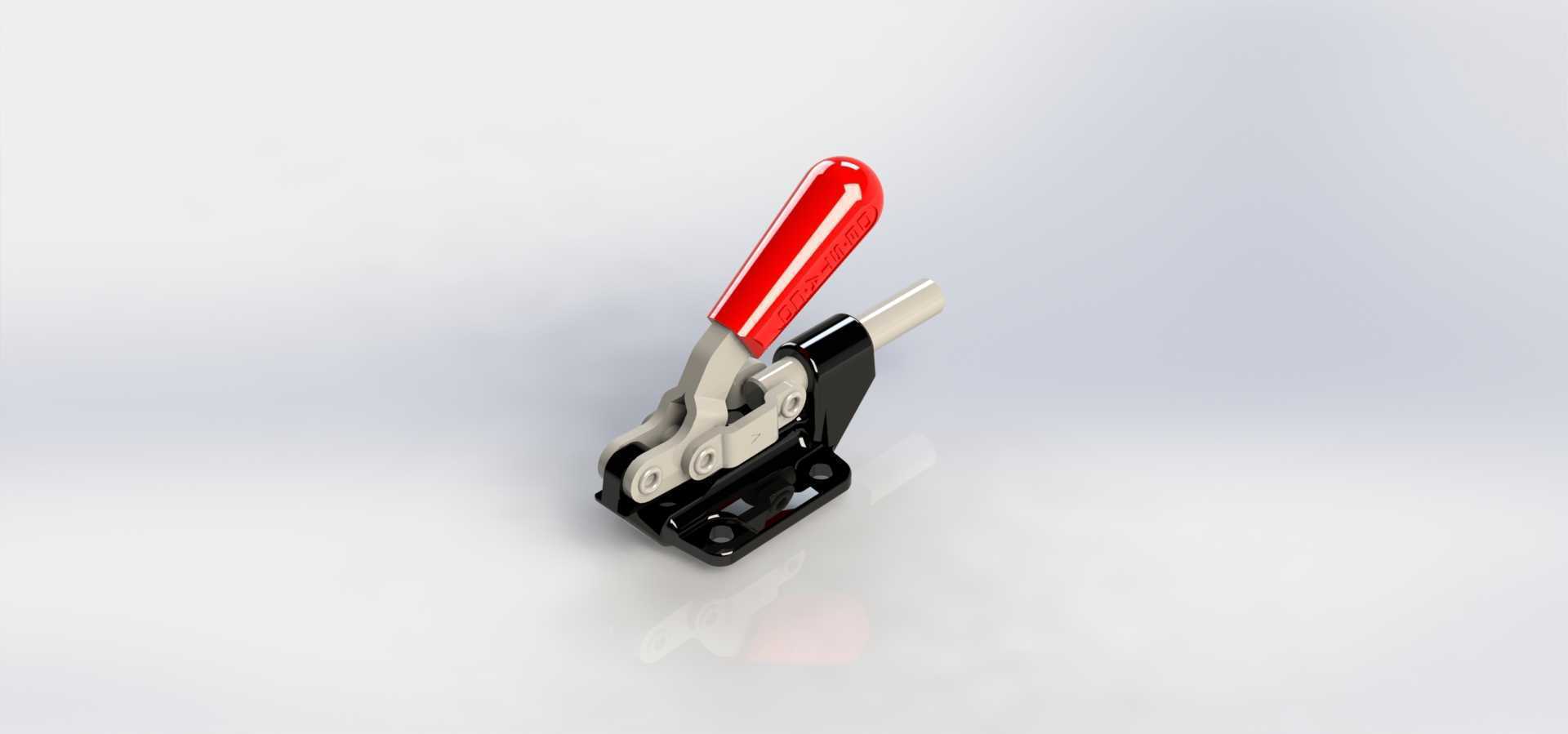

Destaco603型卧式快速压紧夹具结构

　　在各类工装夹具的实际应用场景里，手动快速压紧类构件一直是小批量工件装夹、工位临时定位场景里的高频使用部件，这款Destaco603型肘节式快速夹具，是卧式安装类快速夹钳里的经典规格，在焊接工装、木质工件加工、电子组件装配、小型钣金件定位等场景里都有极高的出镜率。不同于垂直式夹钳的压臂运动轨迹，这款夹具的压杆沿水平方向做直线伸缩动作，操作手柄的扳动角度控制在人体工程学适配的区间内，操作人员单手握持红色绝缘手柄即可完成开合动作，手柄表面做了防滑包覆处理，即便手上沾有少量切削液、焊接飞溅残留或者木质粉尘，也能保证施力过程不打滑，不会出现操作脱力的情况。从结构设计逻辑来看，这款夹具采用了经典的肘节过死点锁止原理，当手柄扳动到锁止位置时，内部的连杆机构会越过力学死点，此时即便压杆端受到工件向外的反作用力，整个机构也不会自行松脱，锁止状态的保持力完全依靠机械结构的力学特性实现，不需要额外增加锁销、卡扣之类的辅助固定结构，长期使用的可靠性远高于依靠摩擦力锁止的夹紧构件。整个夹具的底座采用了沉头孔安装设计，安装孔的位置公差经过严格控制，用户在设计工装板的时候，可以直接按照底座的安装孔位坐标预留沉头过孔，使用内六角螺栓即可完成夹具的固定，不需要额外做定位销孔的二次配做，安装边界的预留尺寸也经过了实际工况验证，底座边缘到相邻工装构件的距离只要预留出不小于10mm的间隙，就不会出现手柄扳动时的干涉问题。压杆的端部预留了外螺纹结构，用户可以根据实际被压紧工件的表面形状，

　　选配橡胶压头、金属平压头或者可调整高度的压头组件，适配不同厚度、不同表面硬度的工件装夹需求，压杆的伸缩行程经过优化，既保证了足够的开合空间方便工件取放，又不会因为行程过长导致操作扳动角度过大，影响工位的操作效率。在焊接工装场景里使用这款夹具时，因为整个机构的运动副都做了间隙配合的公差优化，焊接产生的少量飞溅即便落到连杆铰接位置，日常用钢丝刷简单清理即可保证动作顺畅，不会因为少量异物卡滞导致夹具失效；在木质家具的组装工位上，这款夹具的水平压合方向刚好适配板材拼接时的侧向施压需求，锁止后可以保持恒定的压紧力，等待胶水固化的过程中不需要操作人员持续施力，能大幅降低工位的劳动强度。从结构建模的细节来看，整个夹具的所有铰接点都做了衬套预留位，

　　长期反复扳动产生磨损后，只需要更换铰接位置的耐磨衬套即可恢复夹具的装配精度，不需要整体更换整个夹具，能有效降低工装的长期维护成本。手柄的握持位置做了15度的倾斜角度设计，操作人员站在工装正面操作时，手腕不需要保持过度弯曲的姿态，长时间重复操作也不容易产生肌肉疲劳，这一点在流水线工位的工装设计里尤为重要，合理的操作角度能有效降低重复动作带来的职业损伤风险。底座的底部做了0.5mm的凸起定位边，在工装板上安装时，这个凸起边可以卡在工装板的预铣槽里，不需要额外做侧向定位就能保证夹具的安装方向精度，避免螺栓锁紧时夹具出现位置偏移。压杆的表面做了硬化处理，表面硬度达到HRC45以上，长期和工件接触施压也不会出现压杆变形、表面凹陷的问题，

　　能长期保持压合位置的精度一致性。在做自动化产线的手动上下料工位设计时，这款夹具的锁止状态可以通过加装微型接近开关来检测，手柄位置的运动轨迹刚好预留了传感器的安装空间，不需要对夹具本体做二次加工就能实现夹紧状态的信号反馈，方便接入产线的安全联锁系统，避免夹具未压紧时设备启动引发的安全事故。不同于气动压紧夹具需要配套气源管路、电磁阀的复杂配置，这款手动夹具不需要任何外接动力源，在没有气源、电源的野外维修工位、临时组装现场也能快速投入使用，适用场景的灵活性远高于动力驱动类的夹紧构件。整个夹具的所有外露金属件都做了发黑或者镀锌的表面处理，在潮湿的车间环境里使用也不容易出现锈蚀问题，日常维护只需要定期在铰接点滴少量润滑油即可，维护成本极低。
