垂直手柄式快速压紧夹持工装结构

　　在工装夹具的实际应用场景里，这类垂直手柄式快速压紧结构的使用频率极高，不管是小型五金件的焊接定位工位、塑胶件的飞边裁切工装，还是电子组件的装配固定治具，都能看到它的身影。和传统的螺栓压紧、螺旋夹紧结构相比，它的核心优势在于操作行程短、锁紧与释放动作可以在一秒内完成，不需要反复拧动紧固件，能大幅降低工位操作的辅助时间，在中小批量多品种的生产场景下，这种效率提升的表现尤为明显。

　　从功能特性上看，这款夹钳采用的是垂直压合的施力方向，手柄下压到位后，连杆机构会刚好越过死点位置，形成稳定的机械自锁状态，哪怕工位上存在一定的振动源，比如旁边有冲压设备、气动工具持续作业，夹钳也不会出现意外松脱的情况，锁紧状态下的保持力可以满足常规厚度10mm以内板材、型材的压紧需求，不会因为工件的轻微反力导致压头抬起。压臂的前端采用了开叉式的压头连接结构，可以根据实际被夹持工件的外形，更换橡胶压头、金属平压头或者仿形压头，避免压伤工件表面，也能适配不同高度的工件压紧需求。

　　设计这款结构的时候，首先要考虑的是安装边界的适配性，底座采用的是方形法兰安装结构，四个安装孔的孔位按照通用快速夹钳的安装规范设计，既可以直接通过螺栓固定在铝型材工作台上，也可以适配定制的工装基板，不需要额外做转接板。整体结构的运动部件全部做了间隙配合的公差预留，铰接位置的销轴采用了耐磨的钢材处理，长期反复扳动手柄也不会出现晃量过大的问题，避免因为铰接磨损导致压头定位偏移。手柄部分套有红色的绝缘防滑套，一方面是操作的时候增加摩擦力，手上沾有切削液或者油污的时候也不会打滑，另一方面醒目的红色也能让操作人员快速识别操作位置，减少误操作的概率。

　　从实际选型的角度看，这类夹钳的压臂打开角度接近90度，抬起手柄后压臂会完全让开工件的取放空间，不会在上下料的时候和工件产生干涉，不管是操作人员手动取放工件，还是配合小型机械手完成自动上下料，都有足够的操作空间。结构的受力路径设计非常清晰，操作力通过手柄传递到连杆组，再通过铰接点将力放大后传递到压臂，最终垂直作用在工件表面，整个传力过程没有多余的分力，不会对安装底座产生额外的侧向扭矩，所以安装的时候只需要保证底座固定牢固，不需要额外做侧向的加强结构。

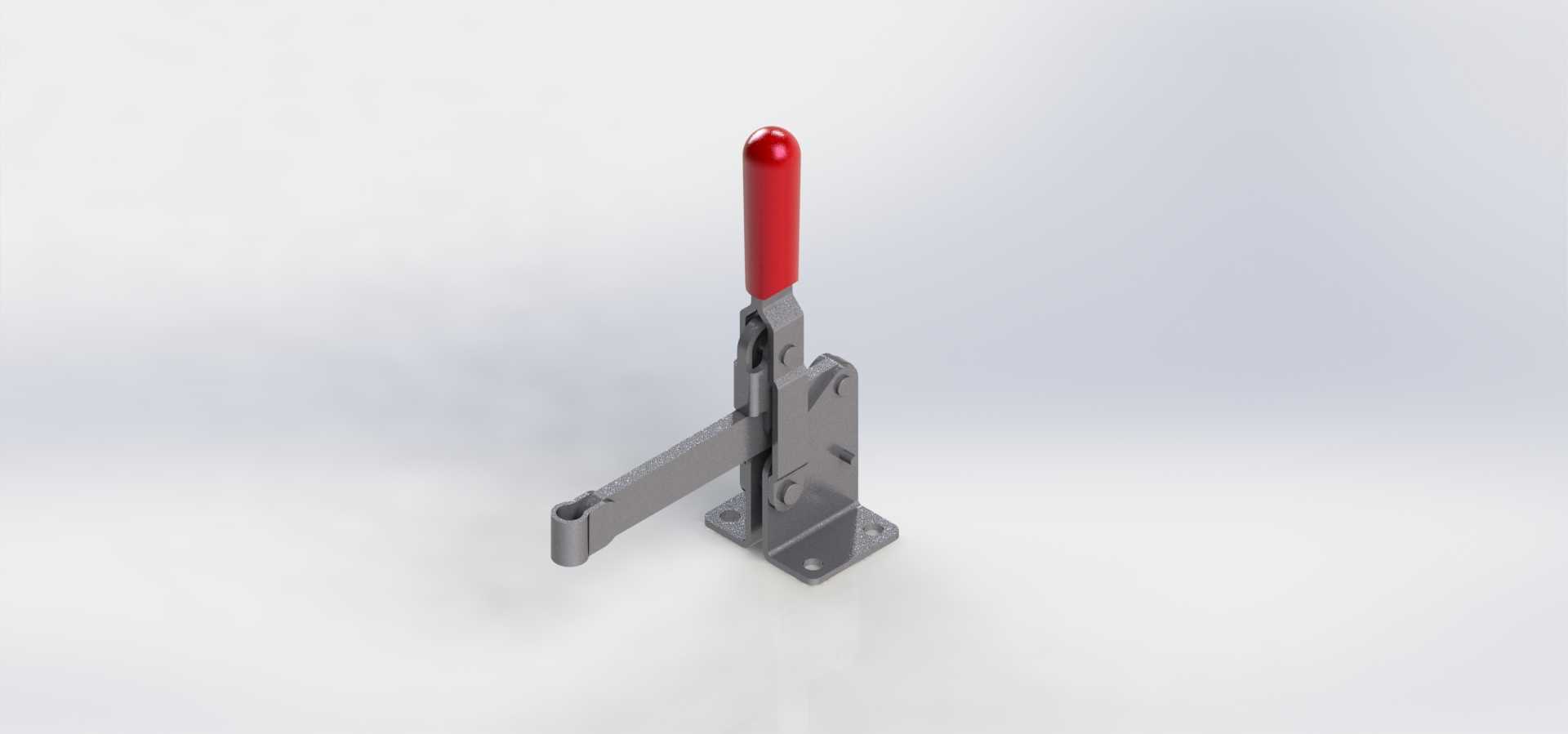

　　在做三维建模的时候，所有铰接位置的运动间隙都按照实际装配公差做了预留，模拟扳动手柄的全过程不会出现部件干涉的情况，压头的行程范围也做了准确的还原，设计人员可以直接把这个模型导入到自己的工装装配体里，直接匹配安装孔位，调整压头的高度来适配自己的工件，不需要重新测绘夹钳的外形尺寸，能大幅缩短工装设计的周期。另外整个结构没有复杂的异形曲面，所有零部件都是常规的机加件或者标准件，加工难度低，后期维护的时候如果某个铰接销出现磨损，直接更换标准销轴就可以恢复精度，不需要整体更换夹钳，使用成本也更低。

　　实际生产使用中，这类夹钳除了直接压紧工件之外，还可以多台组合使用，比如在焊接工装的四个角各安装一台，同步压紧大型的钣金壳体，保证焊接过程中工件不会出现移位，也可以在检测工装上使用，把待测工件快速压紧在定位面上，配合百分表或者视觉检测设备完成尺寸检测，不会因为装夹力度不一致导致检测数据出现偏差。
