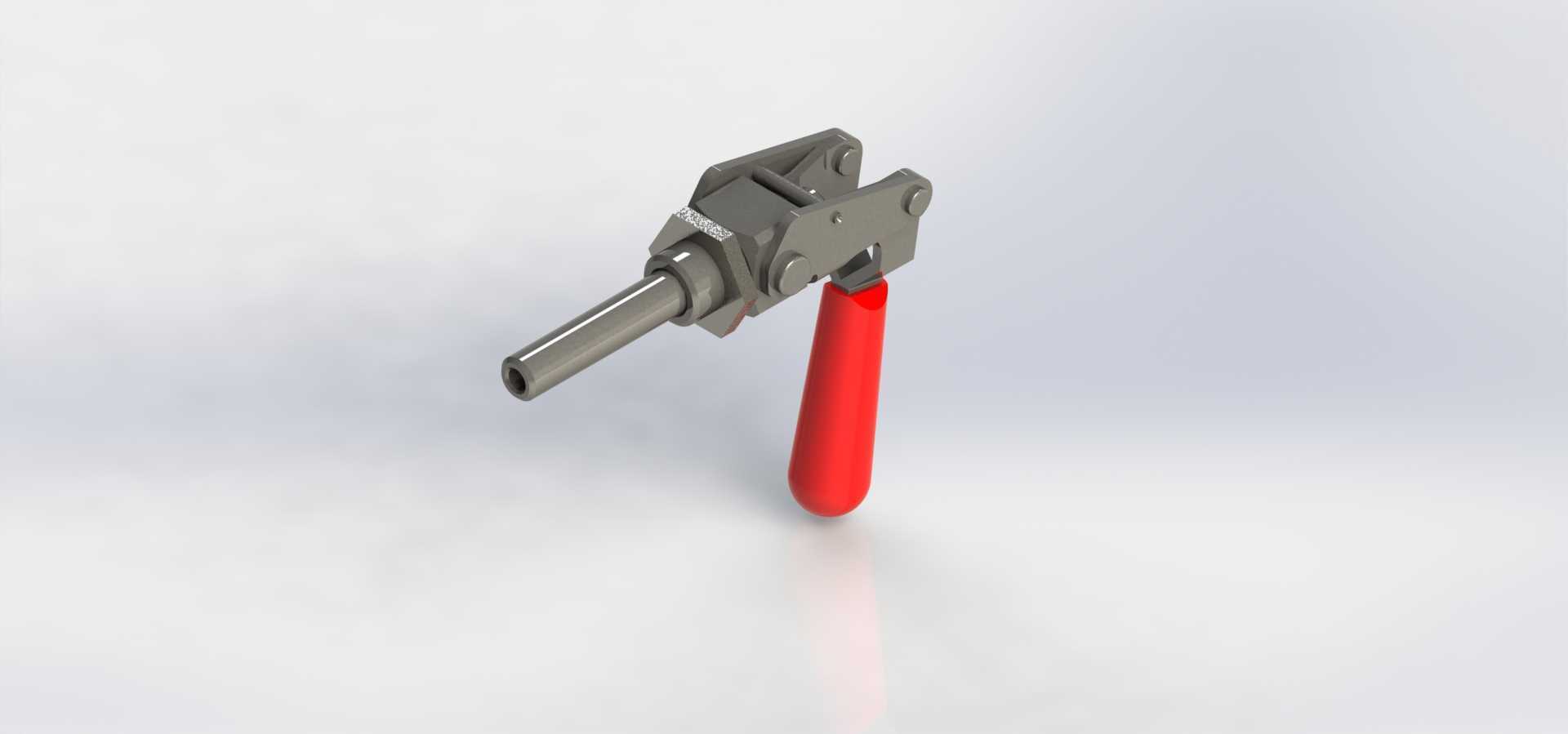

推拉式快速夹钳锁紧工装结构

　　在工装夹具的实际应用场景里，这类推拉式肘节夹钳是小行程快速锁紧工位的核心执行部件，常见于电子装配治具、小型零件焊接定位台、木质家具拼合工装、注塑件水口裁切固定工位，相比螺纹压紧结构，它的操作行程短，单次扳动手柄即可完成锁紧与释放动作，单工位操作耗时能控制在1秒内，适配高频次重复装夹的流水线作业需求。从功能特性来看，这款夹钳采用推拉式执行端设计，锁紧状态下推杆沿轴向输出稳定的顶紧力，不会像下压式夹钳那样在工件上方形成操作遮挡，给焊枪、裁切刀具、装配螺丝刀留出足够的作业空间，适合工件侧面顶紧、内部型腔撑紧的装夹场景。肘节机构的过死点锁紧设计是其核心功能逻辑，当手柄扳动到锁紧位置时，连杆结构越过机械死点，

　　此时即便推杆受到工件反弹的轴向作用力，也不会自行松脱，锁紧状态的保持不需要持续施加外力，只有反向扳动手柄打破死点平衡才能释放，能有效避免作业过程中因为振动、工件受力位移导致的夹钳松脱问题。设计思路上，这款夹钳的主体承载结构采用冲压钢板铆接成型，相比铸件结构重量更轻，铆接转轴的间隙控制在0.1mm以内，既保证活动部件的转动顺畅度，又能减少长期使用后的旷量，避免锁紧位置偏移。推杆部分采用实心圆钢加工，表面做镀硬铬处理，降低往复推拉过程中的磨损，前端的空心结构可以根据实际装夹需求更换不同的压头，比如橡胶防滑压头、尼龙软质压头、钢制平压头，适配不同材质工件的装夹需求，防止压伤工件表面。红色的浸塑手柄套是按照人机工程角度设计的，

　　握持位置的直径贴合人手握持的受力习惯，扳动时的施力方向与手臂自然施力方向一致，长时间重复操作也不容易产生手部疲劳，同时手柄套的绝缘属性也能在焊接工位起到一定的防触电防护作用。从安装边界来看，这款夹钳的底座采用双安装孔设计，两个安装孔的中心距按照标准工装孔距设计，可以直接通过螺栓固定在标准铝型材工作台、钢制工装平板上，不需要额外加工转接板。推杆的伸出行程属于中小行程规格，适合装夹公差在行程范围内的工件，安装时需要注意推杆的轴向方向要与工件被顶紧面垂直，避免侧向分力导致推杆弯曲、转轴磨损加快。实际选型应用时，需要根据工件所需的顶紧力匹配夹钳的额定锁紧力，这款夹钳的锁紧力适配中小型零件的装夹，不适合大吨位冲压、重型焊接的重载装夹场景，

　　安装时要保证底座的安装面平整，避免底座安装时产生内应力，导致扳动手柄时卡滞、锁紧力不足的问题。日常维护层面，这类夹钳不需要复杂的保养，只需要定期在转轴位置滴注少量润滑油，清除推杆表面的焊渣、切屑等杂物，就能保证长期稳定的动作精度，相比气缸压紧、液压压紧的结构，它不需要外接动力源，不受气源、液压源的布置限制，在小型工作站、零散工装工位的适配性更强，也不会出现气动元件漏气、液压元件漏油的维护问题，是低成本快速装夹方案里的常用标准部件。在三维建模过程中，这类标准夹钳的模型需要重点还原转轴的转动配合关系、死点位置的结构状态，保证在做工装装配模拟时，可以模拟手柄扳动的动作行程，检查夹钳安装后与周围工装部件、作业工具的干涉情况，提前规避实际加工装配时的空间冲突问题，推杆的伸缩行程要与实际产品参数一致，才能在工装设计阶段准确计算工件的装夹空间、压头的调整余量。
