水平式快速压紧夹持夹具结构设计

　　在工装夹具设计领域，水平式快速夹钳是小零件装夹场景里出镜率极高的标准构件，这类构件最早源自工装快换需求，核心是利用肘节机构的死点锁紧特性，实现小操作力下的大夹紧力输出，同时满足快速开合的装夹效率要求，在电子装配工位、小型钣金焊接工装、木质家具拼接定位、注塑件水口裁切工装、检具定位模块里都有大量应用。

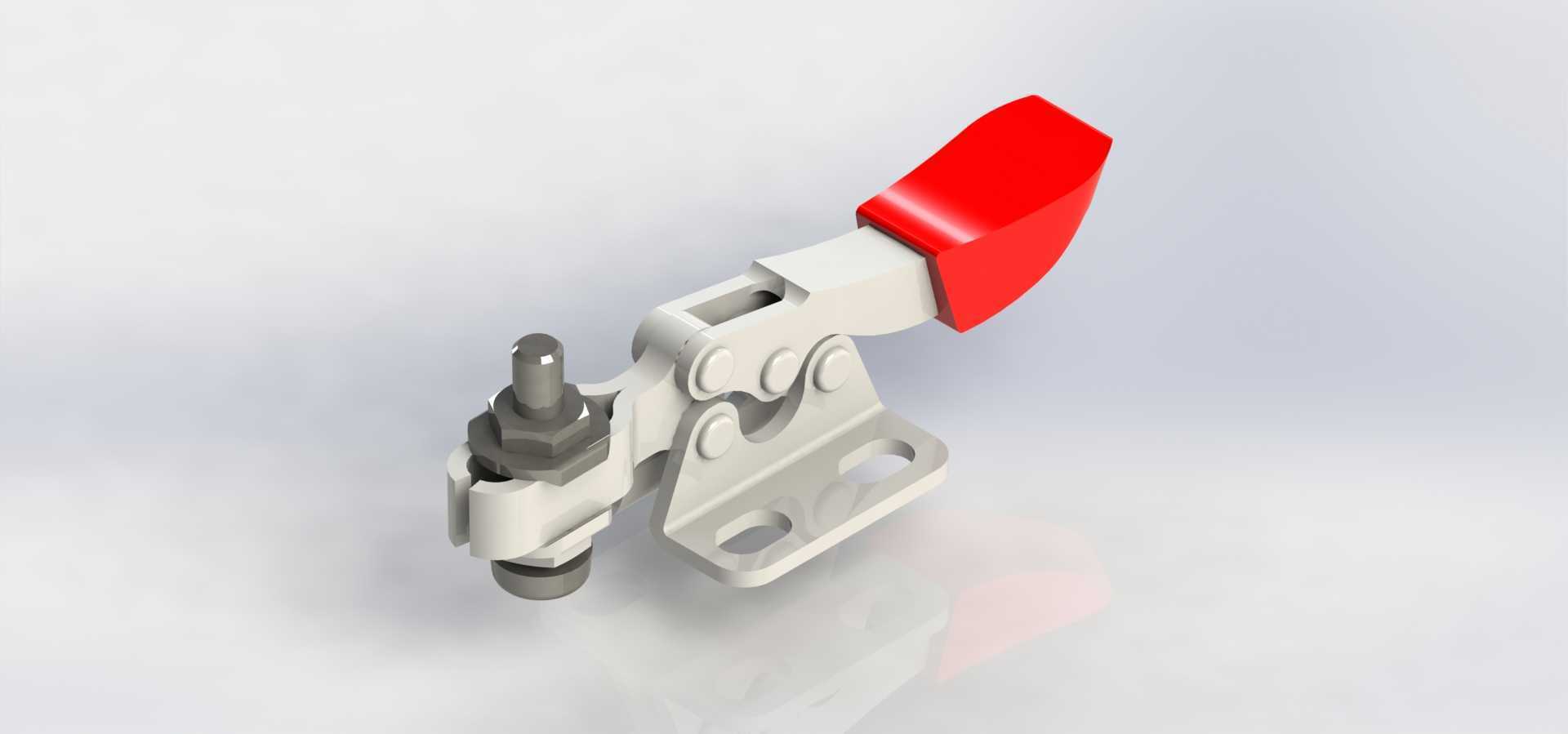

　　这款水平式夹持结构的操作端采用红色包覆式压把，握持区域做了贴合手掌弧度的曲面设计，操作时手掌可以完全贴合压把表面，不需要刻意对准施力点，下压到锁紧位置时压把处于水平状态，不会突出工装安装面过多，避免工位上工件流转时剐蹭操作手柄，也能减少车间内误触打开夹具的风险。夹钳的主体基座采用带两个长圆形安装孔的卧式底板结构，安装孔的长轴方向与夹钳的压紧施力方向平行，安装时可以根据实际工件的位置，沿压紧方向微调夹钳的固定位置，补偿工装底板加工时的孔位误差，不需要重新扩孔或者补焊安装座，适配不同厚度工装板的安装需求，基座的安装面做了平整铣削处理，固定后不会出现翘曲晃动，保证锁紧状态的稳定性。

　　核心的肘节连杆机构是整个夹钳的功能核心，三组铰接销轴采用过盈配合与连杆连接，铰接位置的间隙控制在极小范围内，避免反复开合后出现旷量导致夹紧力衰减，当压把下压到水平锁紧位置时，连杆机构刚好越过死点位置，此时即使压紧端受到工件的反向顶推力，也不会自行松脱，不需要额外增加锁止结构就能保持可靠的夹紧状态，打开时只需要向上扳动压把，连杆机构脱离死点位置，就能快速带动压头回缩，留出足够的工件取放空间，单次开合操作的行程可以满足常规小零件的装夹间隙需求，不需要反复调整压头位置。

　　压紧端的压头采用可调式螺栓结构，螺栓前端带聚氨酯防滑压头，避免刚性接触刮伤工件表面，压头螺栓通过锁紧螺母固定在夹钳的摆臂上，可以根据被夹紧工件的高度差，旋转调整压头的伸出长度，适配不同厚度工件的装夹需求，调整完成后拧紧锁紧螺母就能固定压头位置，反复开合也不会出现压头移位的问题。夹钳的所有金属结构件都采用表面镀锌处理，在车间多油污、多切削液的环境下也能保持较好的防锈能力，铰接位置预留了润滑注油间隙，长期使用后可以在销轴位置滴注润滑油，减少铰接部位的磨损，延长夹钳的使用寿命。

　　从安装边界来看，这款夹钳的整体高度在锁紧状态下较低，不会占用过多的工装垂直空间，适合在排布紧凑的多工位工装板上安装，相邻夹钳之间的安装间距不需要预留过大的操作空间，压把的开合轨迹做了避让设计，下压过程中不会和相邻的夹具或者定位块产生干涉。在焊接工装应用中，这类夹钳可以快速压紧钣金件的翻边位置，保证焊接时工件不会移位，焊接完成后可以快速打开取件，比传统的螺栓压紧结构效率提升数倍；在装配工位上，这类夹钳可以固定壳体类零件的基座，方便操作人员装配内部零件，不需要手扶工件，提升装配的一致性；在检具应用中，这类夹钳可以将待测零件压紧在检具定位面上，保证检测基准的统一，避免零件放置倾斜导致检测数据偏差。

　　设计这类夹钳结构时，需要重点核算肘节机构的力臂比，保证操作力在普通人手部施力的舒适区间内，同时输出足够的夹紧力，避免夹紧力不足导致工件移位，也要避免夹紧力过大压伤薄壁工件；铰接销轴的强度需要满足反复开合的疲劳强度要求，避免长期使用后销轴变形导致夹钳卡滞；压把的操作角度需要符合人体工学，下压锁紧时的手腕角度保持自然状态，减少操作人员长期操作的疲劳感；基座的安装孔位置需要和通用的工装孔系匹配，方便直接安装在标准孔系的工装板上，不需要额外加工安装孔。

　　在实际选型应用中，需要根据被夹紧工件的切削力或者焊接应力大小，选择对应夹紧力规格的夹钳，同时核算压头的行程是否满足工件取放的空间需求，安装时要保证夹钳的压紧方向垂直于工件的定位面，避免侧向分力导致夹钳受力变形，长期使用后需要定期检查铰接部位的磨损情况，如果出现锁紧旷量需要及时更换销轴或者调整压头位置，保证夹紧的可靠性。这类标准化的快速夹钳结构，已经成为工装设计里的标准选用件，不需要设计人员重新设计连杆机构，只需要根据工位需求选择对应规格的型号，就能大幅缩短工装的设计和制造周期，降低工装的制造成本。
