立式手动快速夹钳压紧机构结构设计

　　在工装夹具的实际应用场景里，这类垂直压把式快速夹钳的出镜率极高，小到电子元器件的焊装定位、塑胶件的飞边修剪工装，大到钣金焊接工位的工件压紧、机加工工序的毛坯装夹，都能看到这类构件的身影。它的核心作用是通过手动扳动压把，在极短的行程内输出稳定的压紧力，替代传统的螺栓压紧、压板锁附结构，大幅缩短工件装夹的辅助时间，尤其适配中小批量多品种的柔性生产场景，不需要额外的气源、液压源配套，纯机械结构的可靠性让它在无动力配套的工位、户外临时装配场景下也能稳定使用。

　　从功能特性上看，这款夹钳采用了肘节过死点的锁止原理，当压把扳动到垂直闭合位置时，内部的连杆机构会越过力学死点，此时即便压紧端受到工件的反向顶推力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构的力学自锁，不需要额外的锁止销或者紧固件，操作时只需要单次扳动压把即可完成夹紧或者松脱动作，熟练操作工单次装夹动作耗时不超过1秒，相比传统的螺母旋紧结构效率提升至少十倍。压把末端的红色绝缘套一方面是增大操作时的摩擦力，避免手上沾有油污时出现打滑，另一方面也能在焊接工位等场景下起到一定的绝缘隔热作用，减少操作时的磕碰划伤风险。

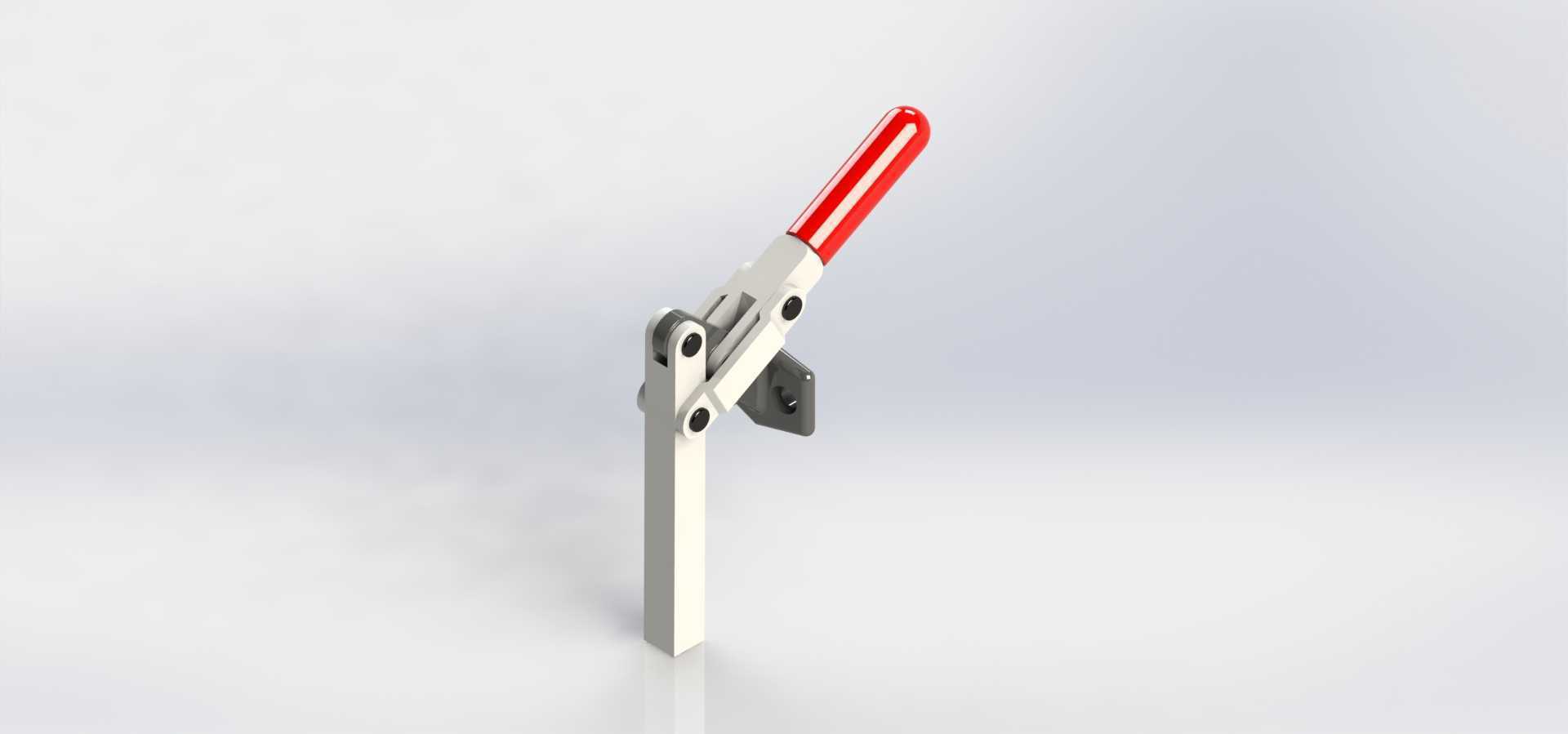

　　设计思路上，这款夹钳采用了立式安装的基座结构，基座上预留的两个沉头安装孔可以直接通过螺栓固定在工装台板、夹具基板上，安装时不需要额外做复杂的避让结构，基座的安装面做了铣平处理，保证安装后夹钳的垂直度偏差控制在合理范围内，避免长期使用后出现压紧偏移的问题。连杆部分的铰接点都采用了销轴铆接的结构，销轴与连杆孔之间预留了合理的配合间隙，既保证扳动时的顺畅度，又不会因为间隙过大出现压紧晃动的问题，所有铰接位置的受力面都做了局部加厚处理，避免长期反复受力后出现构件变形。压臂部分采用了直杆式的压头设计，用户可以根据实际的工件压紧需求，在压臂末端加装橡胶压头、金属压块或者定制的仿形压头，适配不同形状、不同材质的工件压紧需求，避免压伤工件表面。

　　从安装边界与尺寸适配的角度来说，这款夹钳的整体安装 footprint 较小，基座的横向宽度不超过40mm，纵向安装长度不超过60mm，在工装板上布置时不会占用过多的安装空间，适合多工位密集排布的工装场景。闭合状态下的压把垂直向上，整体高度控制在200mm以内，不会因为压把外伸过多造成操作空间的干涉，打开状态下压把向侧方倾斜，留出的工件取放空间足够操作人员顺利取放工件，不会出现压把磕碰工件的问题。压紧行程方面，常规状态下压头的有效压紧行程在20mm左右，对于不同厚度的工件适配性较强，不需要每次更换工件都重新调整压头的安装位置，只要工件厚度差在行程范围内都可以直接压紧。在实际选型使用时，需要注意根据所需的压紧力匹配对应规格的夹钳，避免超负载使用造成连杆变形或者自锁失效，安装时要保证基座的安装面与工件压紧面平行，避免压头接触工件时出现偏载，长期使用时可以定期在铰接销轴位置加注少量润滑脂，减少铰接部位的磨损，延长夹钳的使用寿命。这类夹钳的结构设计经过了长期的工业场景验证，结构成熟可靠，加工制造难度低，维护成本极低，是工装夹具设计里非常常用的标准压紧构件，在做三维结构设计时直接调用这类成熟结构，也能大幅缩短工装的设计周期，减少非标结构的验证成本。
