立式底座型快速压紧夹持机构

　　在工装夹具的实际应用场景里，这类垂直式快速夹钳的出镜率远高于很多通用压紧元件，不管是小型焊接工装的工件定位、装配线的治具固定，还是木工开料、五金件钻孔攻丝时的工件压紧，都能看到这类结构的身影。它的核心作用是在需要频繁拆装工件的工位上，替代传统的螺栓压紧、压板锁附结构，大幅缩短工件装夹的辅助时间，同时保证每次压紧的行程、压力保持一致，避免人工锁紧力度不均带来的工件移位、装夹变形问题。

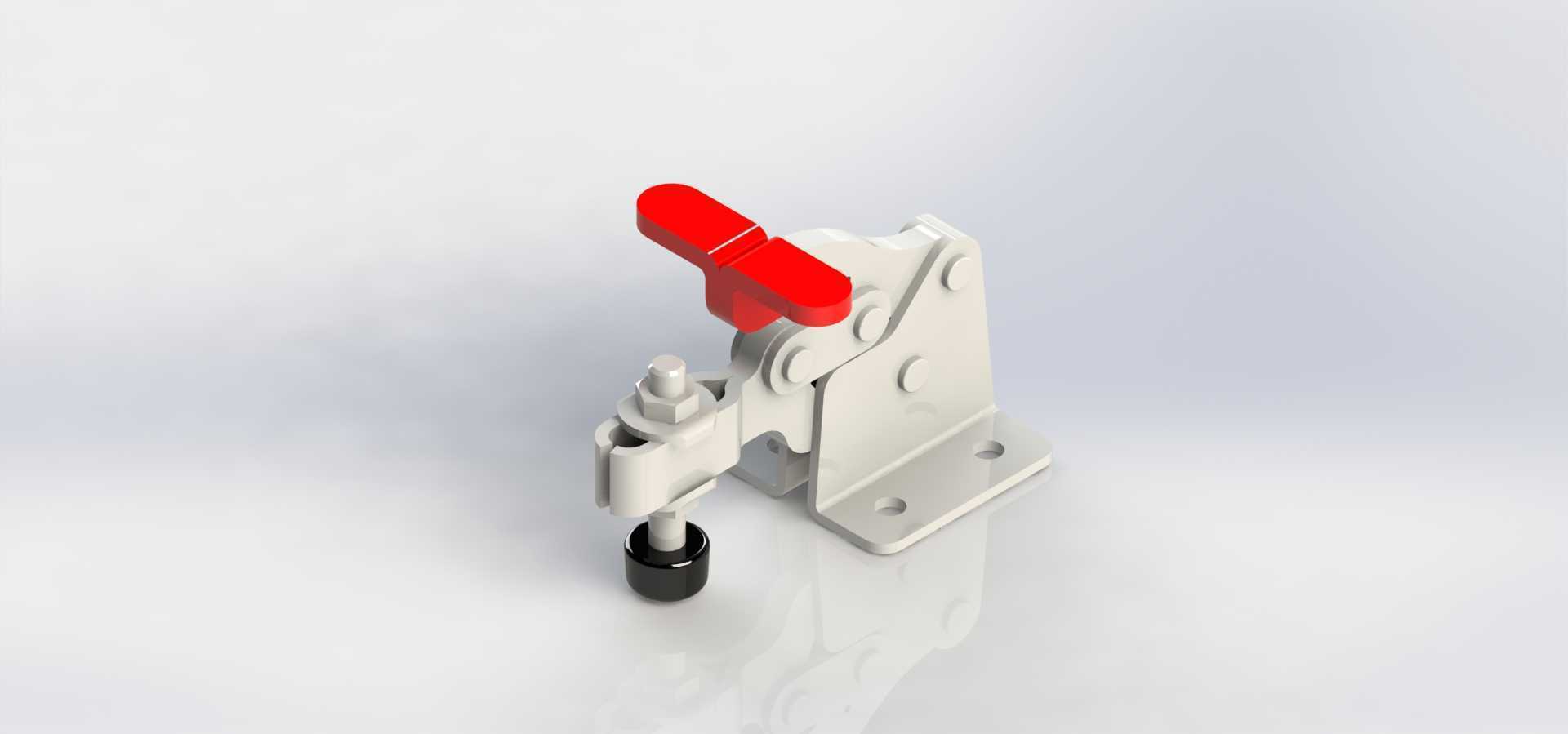

　　从功能特性来看，这款夹钳采用的是肘节死点锁紧结构，当红色操作手柄扳动到垂直锁紧位置时，内部的连杆机构会越过力的死点，此时哪怕压紧端受到工件向上的反作用力，机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，不需要额外的气源、电源或者持续的外力输入，这一点在无动力辅助的手工工位上优势格外明显。手柄的操作力经过连杆杠杆比放大后，压头端可以输出足够的压紧力，应对常规的金属薄板、塑料件、小型机加工件的固定需求完全足够，压头端部的黑色橡胶缓冲头，一方面可以避免刚性压头直接接触工件表面造成压痕，另一方面也能补偿一定的工件厚度公差，保证不同批次工件存在微小尺寸偏差时，依然能获得稳定的压紧效果。

　　设计这款夹钳的时候，首先要考虑的是安装边界的适配性，它的底座采用带两个安装孔的立式法兰结构，安装孔的孔距、孔径都是按照行业通用的快速夹钳安装尺寸规范设计的，不管是直接锁在铝型材工作台上，还是固定在定制的工装板上，都不需要额外做转接板，安装时只需要用对应规格的内六角螺栓穿过底座安装孔锁紧即可，底座的底面做了平面度处理，安装后不会出现翘曲、晃动的问题。其次是操作行程的匹配，压头的垂直活动行程要覆盖常见待装夹工件的厚度波动范围，同时要预留足够的开合空间，方便工件取放——当手柄扳动到开启位置时，压头会抬升到足够高度，不会干涉工件从治具上移出，不需要额外拆卸压头就能完成工件更换。

　　在结构细节上，夹钳的所有铰接销轴都做了表面硬化处理，长期反复扳动也不会出现销轴磨损、间隙变大导致锁紧失效的问题，连杆的铰接位置预留了微小的润滑间隙，日常维护只需要定期在铰接点滴少量润滑油，就能保证机构扳动顺畅，不会出现卡滞。压杆部分采用可调节的螺纹结构，旋转压杆就能调整压头的初始高度，适配不同厚度的工件装夹需求，调整完成后用锁紧螺母锁死，就能避免使用过程中压杆转动导致压紧行程变化。手柄部分的红色塑胶套不仅起到防滑作用，也能在低温或者高温作业环境下，避免操作人员直接接触金属手柄带来的不适感，同时醒目的红色也能让操作人员快速识别操作位置，减少误操作的概率。

　　实际选型使用的时候，需要注意几个边界条件：首先是压紧力的匹配，要根据待固定工件所需的最小压紧力选择对应规格的夹钳，不要用小规格夹钳去压紧需要大锁紧力的厚重工件，避免机构过载导致连杆变形；其次是安装面的平面度，如果安装面存在明显的凹凸不平，会导致底座安装后出现内应力，长期使用会让底座变形，影响锁紧的可靠性；另外压头的压紧位置要尽量靠近工件的加工受力点，不要让压紧点距离加工位置过远，否则会出现工件翘起、移位的问题。这类夹钳不适合用在持续有强烈振动的冲击工况下，如果是振动较大的冲压、铆接工位，需要额外增加防松结构，避免长期振动导致机构越过死点松脱。

　　从三维建模的角度来看，这类标准夹钳的模型需要准确还原所有的安装尺寸、运动行程极限，在做工装设计的时候，可以直接把模型调入装配体，模拟夹钳的开合运动，检查是否和工件、周边的工装结构存在干涉，尤其是要确认手柄扳动到全开、全锁两个极限位置时，不会和旁边的定位销、支撑块或者操作人员的操作空间发生冲突，提前规避装配后出现的操作干涉问题，减少工装加工完成后的现场整改工作量。
