立式压紧式快速夹持锁紧机构

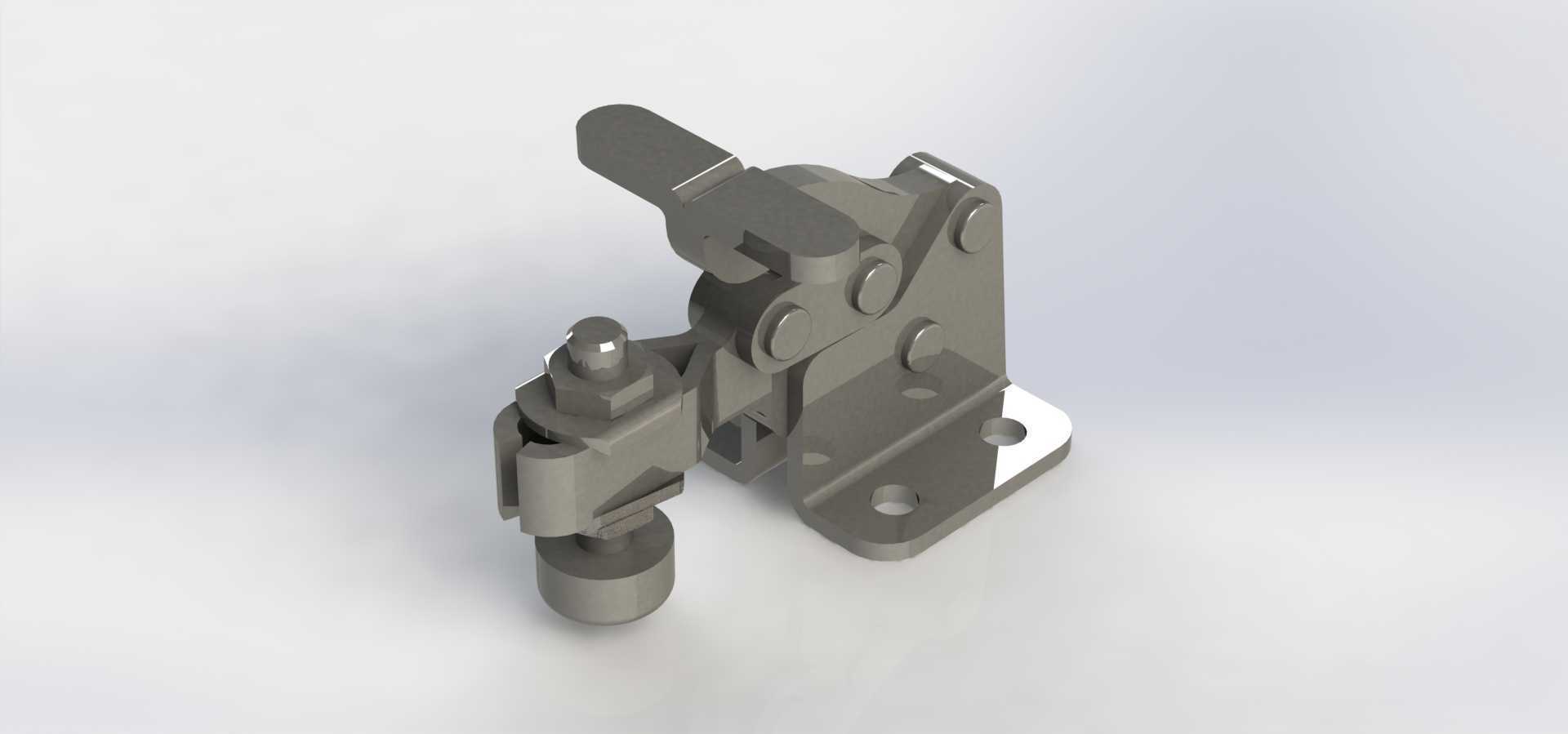

　　在工装治具设计、小型工件装配、生产线定位工位的实际应用场景里，这类立式肘节结构的快速夹持部件，是替代传统螺栓压紧、手动压板的高适配方案，尤其适合需要频繁开合、重复装夹定位的工位，比如电子零部件压合前的定位、钣金件焊接时的压紧固定、注塑件水口修剪时的工件夹持，都能依靠这类结构实现秒级锁紧与释放，大幅降低单件装夹的辅助工时。从实际使用逻辑来看，该夹持机构的核心功能是通过肘节连杆的过死点锁紧特性，在手柄下压到位后形成机械自锁，即便加工过程中存在一定振动载荷，压头也不会出现松脱移位，相比弹簧压紧、磁吸固定的方案，锁紧力的稳定性更有保障，且锁紧力大小可通过压头端部的调节螺杆进行微调，适配不同厚度、不同压紧力需求的工件，

　　避免压伤薄壁工件或是夹持力不足导致工件移位。设计层面，该结构采用立式安装布局，安装底座预留两个沉头安装孔，可直接通过内六角螺栓固定在工装板、设备工作台面或是治具基板上，安装时需注意底座的定位基准，保证压头的压紧点位与工件待压紧区域完全重合，避免出现偏压导致的工件翘起。整个连杆传动组的销轴配合均采用小间隙配合设计，既保证手柄扳动时的顺畅无卡滞，又能减少长期使用后的磨损旷量，延长机构的重复定位精度保持周期；压头端部采用圆柱式压头设计，接触工件的端面做了平磨处理，压紧时不会在工件表面留下压痕，针对软质工件还可在压头端面加装聚氨酯垫进一步防护。从安装边界来看，该夹持机构的整体外轮廓在锁紧状态下，手柄处于水平侧置状态，

　　不会向上突出过多占用垂直方向空间，适合安装在操作空间受限的工装内部，底座的安装孔距经过标准化设计，可适配市面上多数通用快速夹钳的安装孔位，替换现有老旧夹钳时无需重新在工装板上打孔，降低改造成本。扳动手柄解锁时，手柄向上扳动的行程经过优化，操作时手部不会与工装其他部件产生干涉，操作人员可单手完成解锁与压紧操作，在批量装配工位上能有效降低操作疲劳度。结构上所有受力部件均采用金属材质，连杆与底座的连接部位做了加厚处理，应对频繁交变载荷时不会出现结构变形，锁紧状态下的抗侧向力能力也优于水平式快速夹钳，当工件存在少量侧向切削力或是焊接应力时，依然能保持稳定的夹持状态。在做三维建模时，该结构的运动仿真需要重点验证肘节过死点的位置是否合理，

　　既要保证锁紧时的自锁可靠性，又要避免死点位置过深导致解锁时需要过大的操作力，同时要校核各销轴处的受力情况，保证在额定夹持力下各部件的应力处于材料许用应力范围内，压头的调节行程需要预留足够余量，适配不同厚度工件的装夹需求，安装底座的沉头孔深度要匹配常用内六角螺栓的头部高度，保证螺栓锁紧后头部不高出底座底面，避免安装时出现底座不平的问题。
