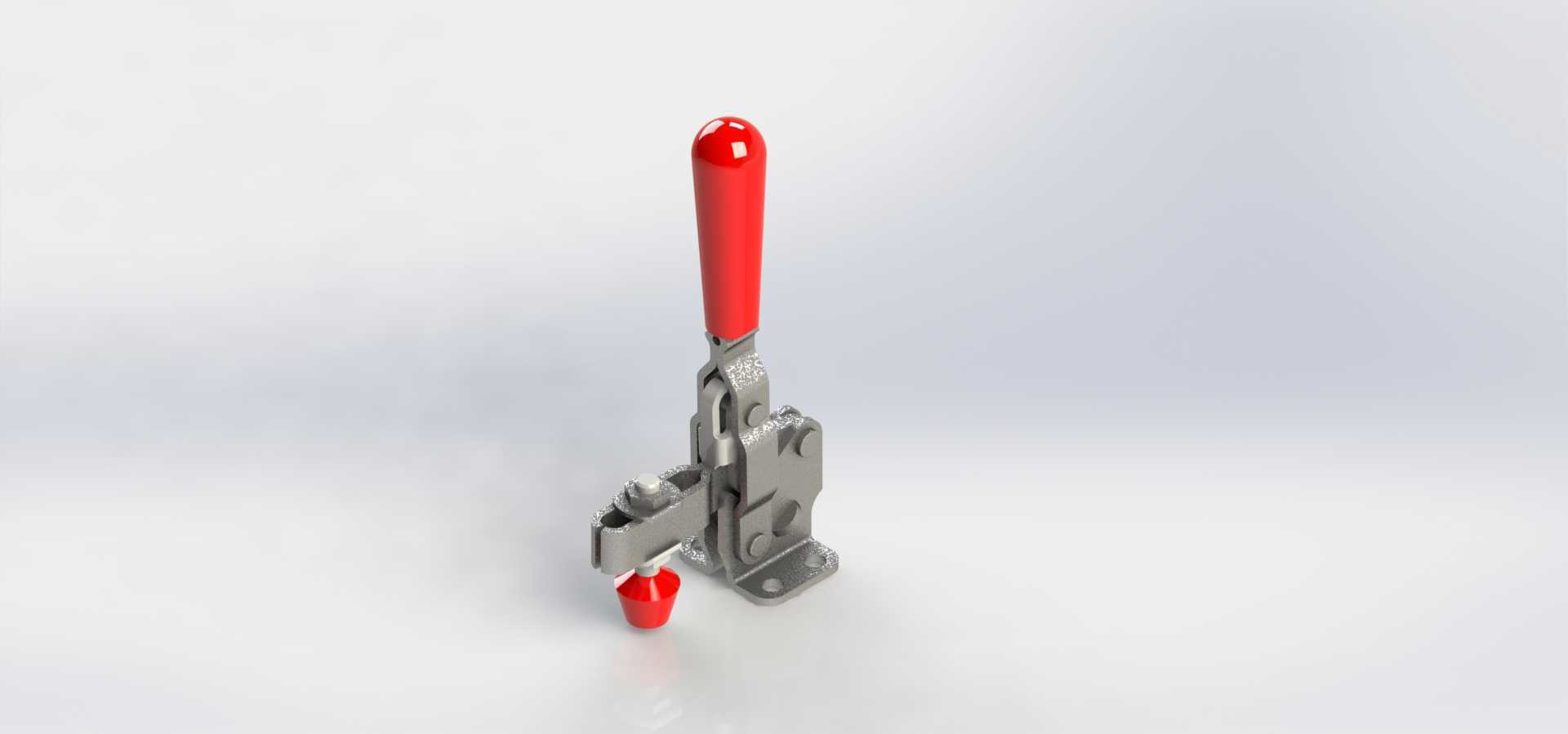

垂直式快速夹钳压紧工装结构

　　在各类工装治具、非标自动化生产线、小型工件装配工位中，手动快速夹紧元件的选型直接影响工位操作效率与装夹可靠性，这款垂直式快速夹钳就是针对小行程快速压紧场景开发的典型手动夹紧部件。从实际应用场景来看，这类夹钳常被布置在焊接工装的工件定位边、PCB板测试治具的压合位、木质家具加工的临时固定工位、小型钣金件的钻孔定位台面上，替代传统的螺栓压紧、压板锁附结构，操作人员单次扳动手柄即可完成压紧与释放动作，单工位装夹耗时可压缩至1秒以内，适配高频次重复装夹的作业需求。

　　从功能特性上看，这款夹钳采用肘节过死点锁紧结构，当手柄扳动至垂直锁紧位时，内部连杆机构越过力学死点，此时即使压紧端受到工件的反向顶推力，夹钳也不会自行松脱，锁紧状态下的保持力可稳定覆盖常规小型工件的装夹需求，不会因为加工过程中的振动、轻微冲击出现压头移位的问题。压头端部采用红色软质耐磨胶套设计，接触工件表面时不会刮伤工件漆面、钣金面或者木质工件表层，同时胶套的微量形变可以补偿工件厚度方向的微小公差，避免刚性压接出现的压痕或者局部压应力过大导致的工件变形。手柄部分同样包覆红色防滑绝缘胶套，操作人员带劳保手套操作时也能获得足够的摩擦力，冬季低温环境下操作不会出现金属手柄冰手的问题，胶套的绝缘属性也能适配部分需要静电防护的电子件装配工位。

　　从设计思路层面拆解，这款夹钳的底座采用带安装孔的平板式结构，两个沉头安装孔的孔位间距经过标准化设计，可直接通过螺栓固定在工装台的T型槽或者铝型材框架的预设安装面上，不需要额外加工转接板，降低工装集成的加工成本。内部连杆的铰接点均采用铆接销轴连接，销轴与连杆孔之间预留了合理的配合间隙，同时表面做了镀锌防锈处理，长期在车间多粉尘、少量切削液飞溅的环境下使用也不会出现铰接点锈死、扳动卡滞的问题。夹钳的整体结构做了轻量化设计，主体金属件采用冲压钢板成型，相比铸造壳体的同规格夹钳重量降低近40%，不会给轻型工装框架带来额外的负载，同时冲压件的一致性更好，批量采购时的尺寸偏差控制在极小范围内，工装设计时不需要针对单只夹钳做尺寸适配。

　　关于安装边界与外形尺寸，这款夹钳处于锁紧状态时，手柄垂直向上，整体高度处于常规手动夹钳的常规区间，不会过多占用工位上方的操作空间，避免和工位上方的钻头、焊接枪头、测试探针等执行部件产生运动干涉。压头的伸出长度可通过端部的调节螺杆进行微调，旋转调节螺杆即可改变压头到底座安装面的最小压紧高度，适配不同厚度的工件装夹需求，调节到位后通过锁紧螺母锁死，防止使用过程中螺杆转动导致压紧行程变化。夹钳处于打开状态时，压头会向上抬升并向侧方摆出，留出足够的工件取放空间，操作人员不需要刻意避让压头即可完成工件的上下料动作，减少操作过程中的磕碰风险。

　　在实际选型适配时，需要注意这类垂直式夹钳的压紧力方向垂直于安装底座平面，适合工件表面平行于安装面的压紧场景，如果需要侧向夹紧或者侧面推紧的工位，则需要搭配对应结构的横向式夹钳使用。另外在长期使用过程中，只需要定期在铰接销轴位置滴注少量润滑油即可维持扳动的顺畅度，不需要做复杂的拆解维护，日常维护成本极低，非常适合各类小型加工工位、装配线的低成本工装改造需求。
