垂直式快速夹钳工装夹具结构

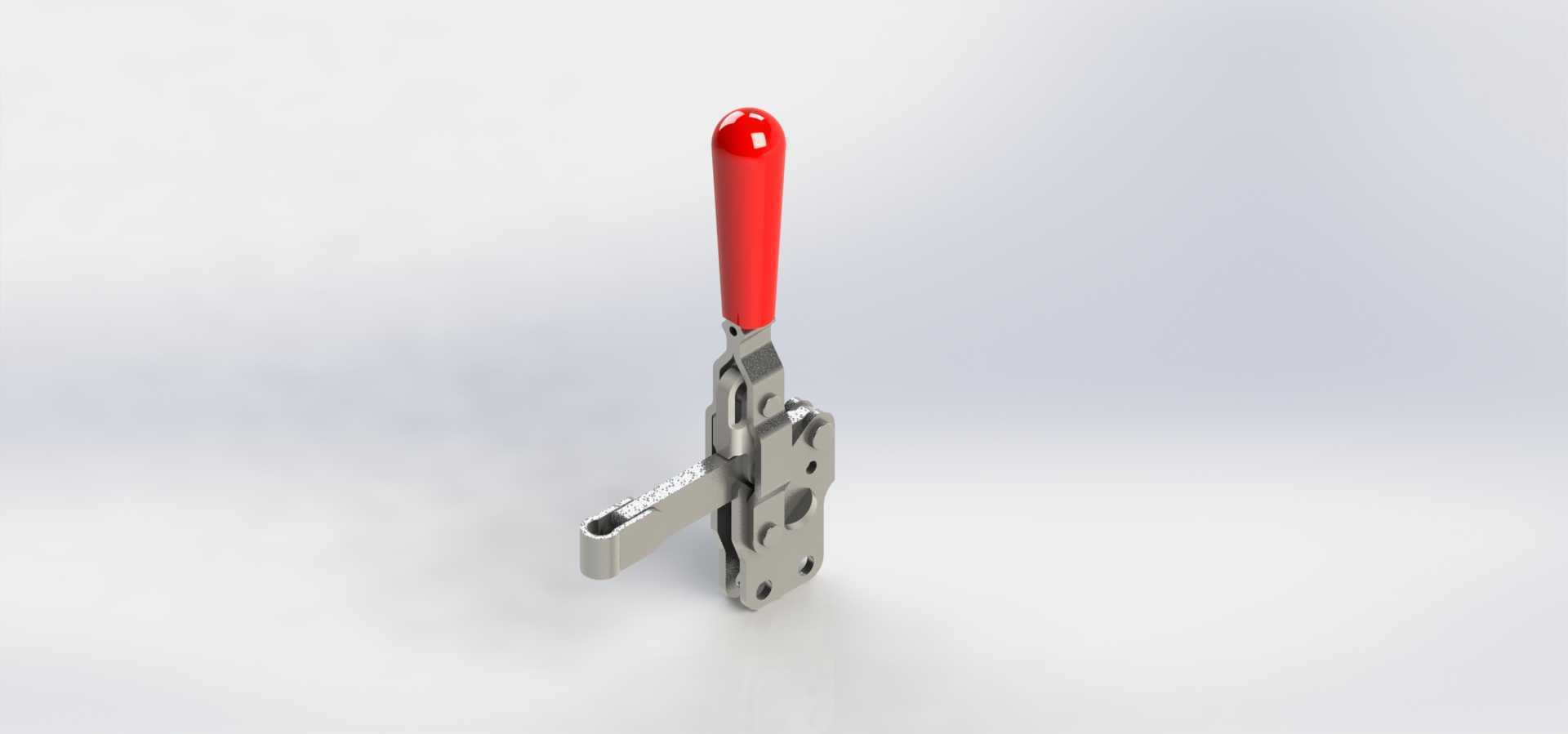

　　在工装治具、生产线定位、工件装夹的场景里，这类垂直手柄式快速夹钳是车间里出镜率极高的标准件，很多做非标设备的工程师在做定位工装时，第一时间会考虑这类成熟的夹紧结构，毕竟手动操作的快夹不需要额外气源电源，换线调试、小批量生产时的灵活性是气动夹紧件比不了的。从结构上看，这款夹钳采用垂直压合的锁紧逻辑，手柄向上扳动时，内部的连杆机构会越过死点位置，把前端的压臂牢牢锁止在夹紧工位，不会因为加工过程中的振动出现松脱，这也是快速夹钳最核心的设计逻辑——利用连杆机构的死点特性实现自锁，不需要额外的锁止结构就能保证夹紧力稳定。实际使用时，工人只需要单手握持红色的绝缘手柄，向下扳动就能快速松开压臂，向上推到位就能完成锁紧，单次操作的时间不到一秒，

　　比传统的螺栓压紧、压板固定效率高很多，在焊接工装、木工组装、电子件压合、钣金定位的工位上，这类夹钳能大幅降低装夹辅助时间，提升单工位的作业效率。从安装边界来看，夹钳的底座采用带安装孔的板式结构，四个沉头孔可以直接通过内六角螺栓固定在工装台板或者型材框架上，安装时不需要额外做复杂的适配结构，只要台板上提前打好对应孔位就能直接装配，底座的安装面做了铣平处理，装配后不会出现翘曲，能保证夹钳整体的安装垂直度，避免压臂下压时出现偏斜。压臂部分采用可调节的螺杆结构，前端的压头可以根据被夹工件的高度调整伸出长度，适配不同厚度的工件装夹需求，压头端部一般会配套橡胶或者尼龙垫块，避免夹紧时刮伤工件表面，在做外观件、喷涂件的装夹工位时，

　　这个细节能有效减少工件的外观不良。设计这类夹钳的三维结构时，首先要保证连杆铰接点的位置精度，四个铰接轴的同轴度、孔位公差直接影响锁紧时的死点位置，如果孔位偏差过大，会出现锁不紧或者手柄扳动卡滞的问题，建模时需要先做连杆机构的运动仿真，验证手柄从松开到锁紧的全行程中，压臂的开合角度、夹紧行程是否符合使用需求，一般这类垂直夹钳的压臂开合角度在90度左右，松开时压臂会完全抬离工件上方，方便工件取放，不会出现取件时压臂刮碰工件的问题。夹钳的主体受力件都采用冲压钣金或者精铸钢材制作，表面做镀锌或者发黑处理，在车间的多油、多尘环境下也能保证足够的使用寿命，铰接位置都配套了耐磨衬套，长期反复扳动也不会出现轴孔磨损导致的间隙过大问题，

　　日常维护只需要定期在铰接点滴少量润滑油就能保证操作顺畅。在做设备选型时，需要根据被夹工件需要的夹紧力来选对应型号的夹钳，这款夹钳属于中等夹紧力的规格，适合夹持厚度在50mm以内的中小型工件，在装配流水线的定位工装、小型焊接工装、检具的定位夹紧场景里都能适配，安装时要注意夹钳的固定位置要避开工件的加工路径，压头的压紧点要选在工件刚性较好的位置，避免夹紧力导致工件变形，比如压在钣金件的折弯边、型材的加强筋位置，不要压在薄板的悬空区域，不然会出现工件被压变形的问题。从结构细节上看，红色的手柄套采用防滑的橡塑材质，表面做了防滑纹理，工人带劳保手套操作时也不会打滑，手柄的长度经过力学优化，扳动时的力臂足够大，不需要用太大的力气就能完成锁紧操作，长期重复操作也不会让工人出现手部疲劳。夹钳的所有外露边缘都做了倒角处理，没有尖锐的毛刺，操作时不会划伤工人的手部，符合车间工装的安全设计要求。建模过程中，所有铰接位置的配合间隙都按照实际加工公差预留，装配后可以模拟真实的扳动动作，验证运动过程中有没有零件干涉的问题，比如手柄扳动到锁紧位置时，会不会和底座、安装台板出现碰撞，压臂下压到最低位置时，压头的行程能不能满足工件的夹持需求，这些细节都需要在三维建模阶段验证清楚，避免后期加工出实物后出现装配问题。
