AF-SR11L型垂直式快速夹持卡箍结构

　　在工装夹具设计、非标自动化产线搭建、小型工件焊接定位、木制品加工装夹、五金件冲压辅助定位等场景里，这类垂直式快速夹持卡箍是出镜率极高的标准压紧元件，很多一线结构工程师做方案时，会优先选用这类成熟结构来替代传统螺栓压紧，大幅缩减工件装夹的辅助工时。从实际使用逻辑来看，这款夹持件的核心作用是通过肘节机构的死点锁止特性，在手柄下压到位后自动形成机械锁止，不会因为加工过程中的振动、外力冲击出现松脱，相比螺纹旋紧的压紧方式，单次装夹和松脱的操作时间能压缩到1秒以内，非常适合需要频繁上下料的批量加工工位。

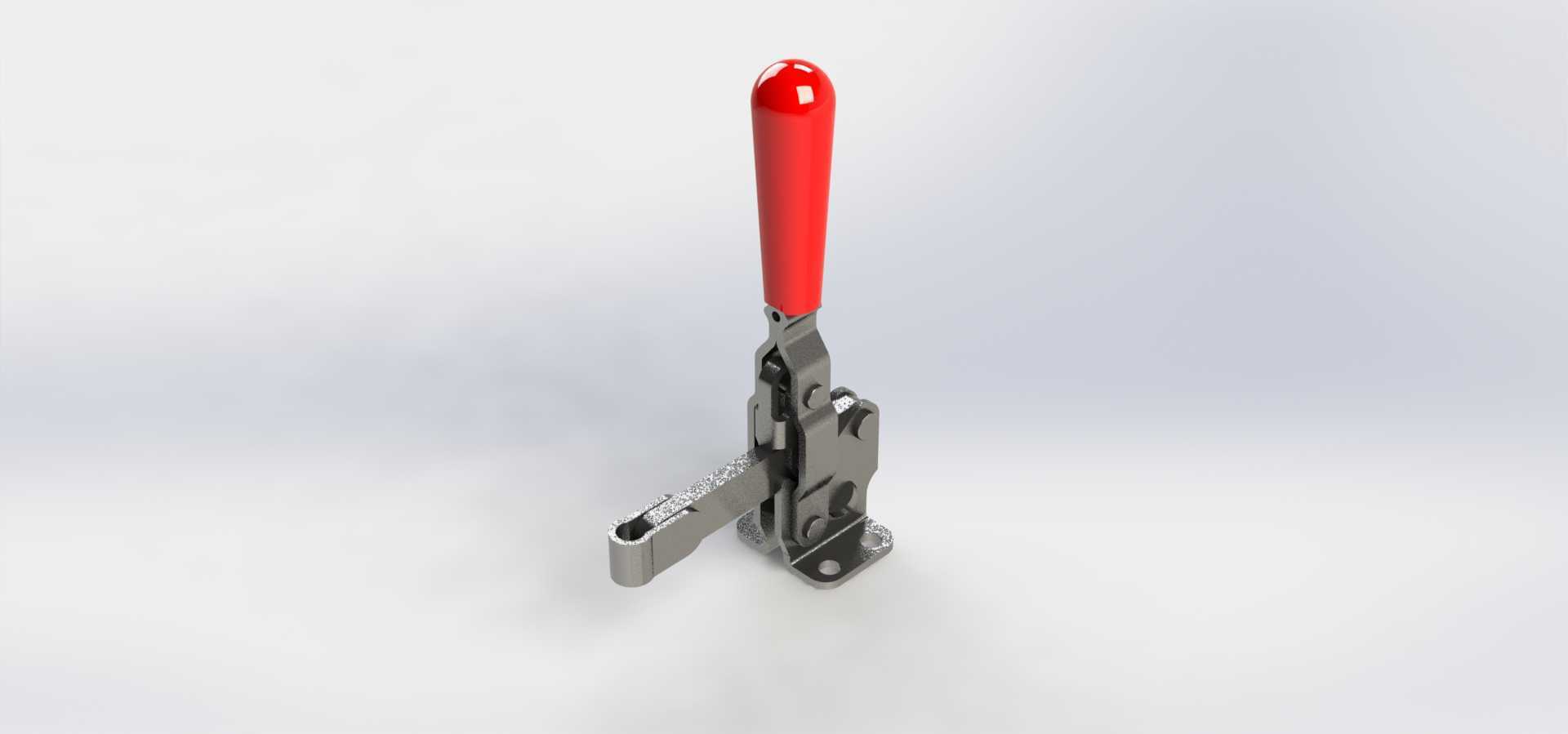

　　从结构设计思路上拆解，这款卡箍采用垂直式手柄布局，红色的绝缘握套套在钢制手柄杆外部，既可以避免操作人员频繁操作时磨手，也能在焊接工位等有飞溅的场景下起到一定的隔热防护作用；底部的安装底座采用带两个安装孔的法兰式结构，安装孔的位置做了沉台设计，使用内六角螺栓固定在工装基板上时，螺栓头不会突出底座平面，避免干涉夹臂的开合运动。夹臂部分采用折弯成型的钢板结构，前端的压头位置做了圆弧过渡，实际压紧时可以根据工件的外形更换不同的压头附件，比如橡胶压头、平压头、钩形压头，适配不同材质、不同外形的工件压紧需求，避免压伤工件表面。

　　从安装边界尺寸来看，这款卡箍的底座安装孔距属于小规格快速夹的常规尺寸，安装时需要在工装基板上预留出足够的手柄开合空间，手柄抬起时的最大高度要避开周边的送料机构、加工主轴的运动路径，避免出现运动干涉；夹臂的伸出长度决定了最大压紧点距离安装面的水平距离，选型时需要确认压紧点的位置落在夹臂的有效压紧范围内，同时要注意额定夹持力匹配工件的加工受力，比如铣削工位的压紧需要选更大夹持力的型号，而轻型装配、检测工位的定位压紧用这个规格就足够。

　　这款卡箍的内部肘节联动结构采用多组销轴连接，所有销轴的配合位置都做了间隙适配，长期反复开合也不会出现卡滞，锁止状态下的机构过盈量设计合理，既不会因为锁止过紧导致手柄扳动费力，也不会因为间隙过大出现压紧后松旷的问题。实际产线应用里，这类夹钳经常被成组使用，比如焊接工装的四个角各装一个，同时压紧工件的四个边缘，保证焊接过程中工件不会因为热变形出现移位；在木工开料的辅助工装上，这类夹钳可以快速固定木料，避免开料过程中木料跳动导致尺寸超差；在电子产品的组装工装上，也能看到这类夹钳的身影，用来固定塑胶壳体，方便操作人员装配螺丝、插接排线。

　　做三维建模时，这个结构的建模重点是肘节机构的运动仿真，需要准确还原各段连杆的长度比例、销轴的位置，才能模拟出正确的锁止死点位置，很多新手建模时容易把连杆的铰接点位置算错，导致模型做出来的开合角度不对，或者无法实现锁止效果。建模时还要注意各零件之间的装配间隙，比如夹臂和底座之间的转动间隙、手柄和连杆之间的活动间隙，这些间隙虽然数值不大，但直接影响模型运动仿真的真实性，也能为后续的工程图出图、零件加工提供准确的尺寸依据。从零件加工工艺来看，底座、夹臂、连杆这些结构件都是采用钢板冲压成型后再做镀锌防锈处理，握套采用浸塑工艺包覆在手柄外部，销轴采用标准圆柱销，装配时在销轴位置涂抹少量润滑脂就能保证长期顺畅使用，整体结构的零件数量少，加工成本低，维护也很方便，出现易损件损坏时可以快速更换销轴或者弹簧，不需要整体更换夹钳，能有效降低产线的工装维护成本。
