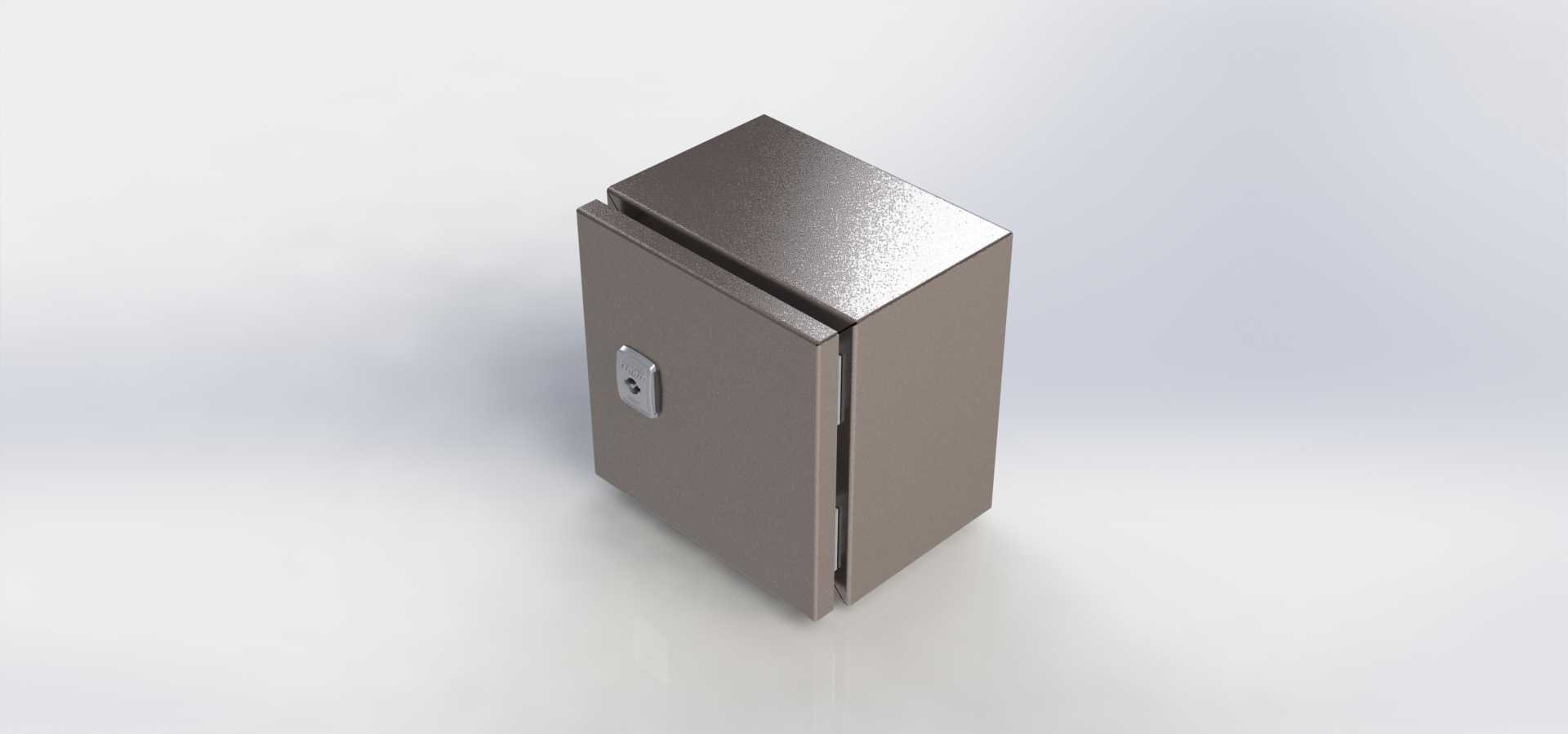

壁挂式小型金属电气防护柜体结构

　　这类小型金属柜体在工业现场的分布式电控布局里应用十分普遍，不管是生产车间的工位旁就近布置小型控制回路，还是户外零散设备的本地接线防护，亦或是楼宇配套机电系统的末端配电节点，都能看到这类结构的身影。它的核心作用是给内部安装的接线端子、小型断路器、继电器、信号转换模块这类低压电气元件提供封闭的安装空间，隔绝现场的粉尘、飞溅水汽、意外触碰带来的安全隐患，同时规整零散的走线，让现场电控布局更整洁，后期运维排查线路时也能更高效。

　　从结构设计的角度来看，这款柜体采用全钣金折弯拼接的成型思路，主体由一块主板折弯构成柜体的背部、顶部、底部与两个侧壁，减少了不必要的拼接焊缝，整体刚性更好，生产时的下料折弯工序也更简便，适合批量加工。柜门采用单开门侧开结构，门体与柜体之间通过暗藏式合页连接，开合时不会突出柜体侧面占用额外空间，适配壁挂安装时侧面距离墙面或其他设备较近的场景。柜门配备的锁具为通用型转舌锁，运维人员使用通用钥匙即可开启，同时锁止后能保证门体与柜体边框紧密贴合，配合边框处预设的密封条安装槽，后期粘贴发泡密封条后就能达到常规工业场景要求的IP防护等级，满足多数室内普通工业环境的使用需求。

　　这款柜体的外形尺寸为200mm×200mm×150mm，属于小规格壁挂箱体，安装时背部预留了四个标准安装孔位，孔位间距符合行业通用的小型箱体安装规范，不管是直接通过膨胀螺丝固定在混凝土墙面上，还是搭配配套的安装支架固定在设备机架、型材立柱上都能适配。内部的安装空间预留了足够的电气元件安装余量，150mm的深度可以容纳常规厚度的导轨式安装元件，不会出现柜门关闭时挤压元件或走线的问题；200mm的宽度与高度，刚好可以排布10位以内的微型断路器加上配套的接线端子组，满足单台小型设备的本地控制、或者小范围回路配电的元件安装需求，不会因为尺寸过大造成空间浪费，也不会因为尺寸过小导致元件排布拥挤、走线弯折半径不足影响线路寿命。

　　在细节设计上，柜体的所有钣金边缘都做了折边钝化处理，没有裸露的锋利切口，不管是生产装配环节还是后期现场运维操作，都能避免划伤操作人员。柜体顶部与底部预留了敲落孔位，现场布线时可以根据进线方向敲掉对应位置的敲落片，安装电缆防水接头或者护线套，不用现场额外开孔，减少现场施工的工作量，也能保证开孔位置的规整度，避免现场开孔破坏柜体的防护性能。柜门与柜体之间还预留了接地端子的安装位置，可以通过黄绿双色接地线将柜门与柜体主体可靠连接，避免柜门因为静电积累或者线路绝缘破损出现带电风险，符合低压电控设备的安全规范要求。

　　这类柜体在选型时，往往需要根据内部安装元件的总散热需求、现场的环境防护等级要求、安装位置的可用空间来确定具体尺寸，这款200×200×150规格的产品，刚好覆盖了小功率单机设备电控、末端回路配电、信号转接防护这类常见的小空间使用场景，结构设计上兼顾了加工便利性、安装便捷性与使用安全性，没有多余的冗余结构，钣金厚度的选择也平衡了柜体刚性与材料成本，是工业分布式电控布局里十分实用的一类基础防护结构。建模时需要重点关注折弯处的工艺缺口预留、合页与锁具的安装位配合公差、敲落孔的连接筋宽度设置，这些细节如果处理不到位，实际生产时很容易出现折弯开裂、配件安装错位、敲落孔难以敲落或者意外脱落的问题，影响最终产品的使用体验。
