户外电气接线端子防护塑料壳体结构

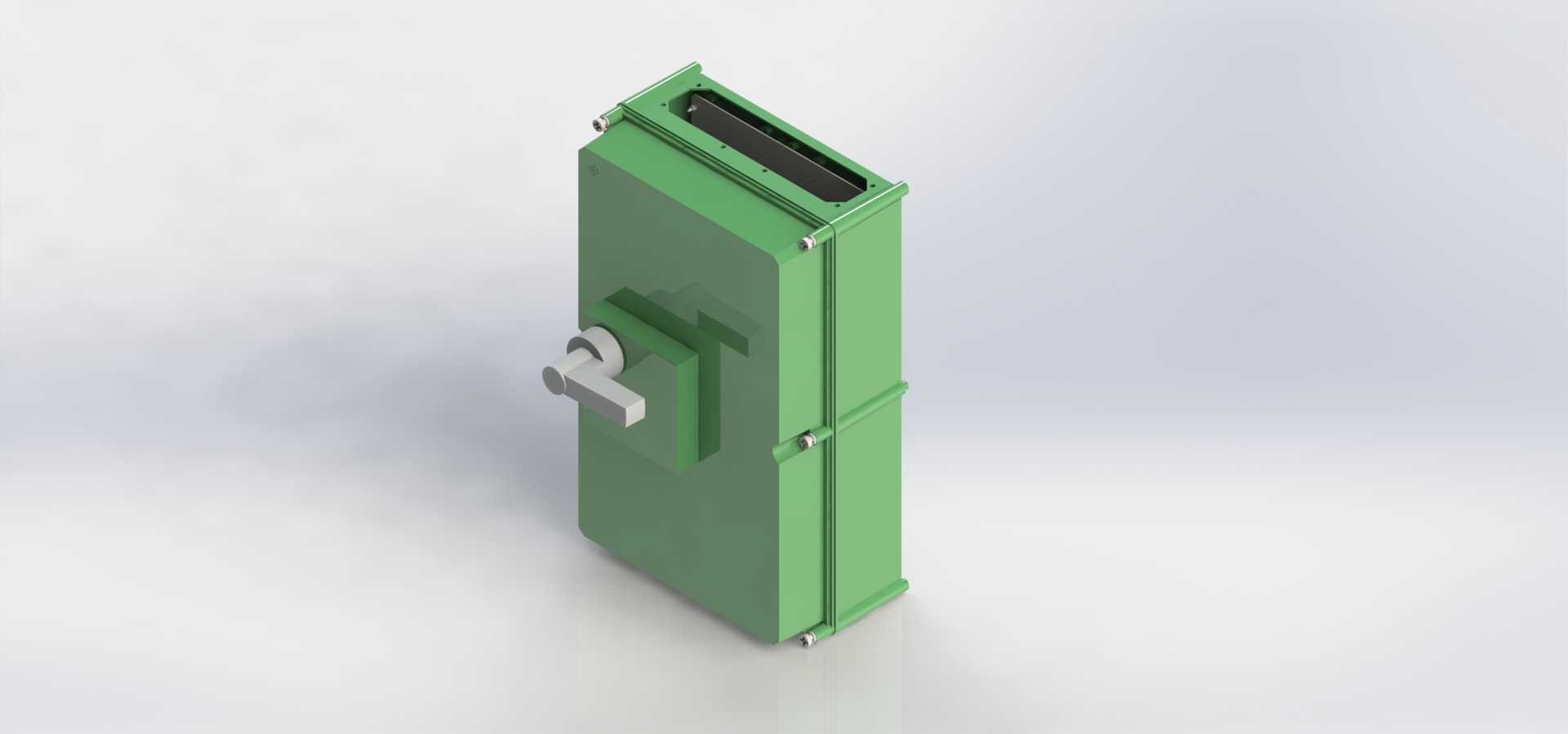

　　这款塑料壳体主要面向户外低压电气终端接线场景设计，常见于厂区户外供电支路末端、建筑外墙配电分线节点、露天设备供电接驳点位，用来容纳多组接线端子排，避免接线部位直接暴露在户外环境中，降低雨水冲刷、粉尘堆积、外力磕碰带来的接线松动、短路、绝缘失效风险。从结构设计来看，整体采用立式长方造型，壳体主体壁厚做了均匀加厚处理，避免注塑成型时出现缩痕、翘曲问题，同时提升壳体整体抗冲击性能，应对户外可能出现的坠物、检修误碰等外力影响。壳体侧边设置了多组金属锁扣结构，合盖后通过锁扣压紧盒盖与盒体之间的密封胶条，实现盒体内部的密封防护，锁扣采用外露式快开结构，无需额外工具即可完成开合操作，方便后期运维人员快速开盖检查内部接线情况，

　　同时锁扣的金属材质做了防锈镀层处理，适配户外高湿、多盐雾的使用环境。壳体正面预留了操作手柄安装位，手柄与壳体之间设置了密封轴套，既可以实现内部隔离开关的外部操作，又不会破坏壳体整体的密封性能，操作手柄的握持部分做了防滑纹理处理，戴绝缘手套操作时也能保证足够的摩擦力，避免操作打滑。壳体顶部预留了线缆穿入的格兰头安装位，开口处做了加厚凸台结构，安装格兰头时可以保证足够的螺纹咬合长度，避免格兰头松动导致的密封失效，线缆从顶部穿入的设计也能减少雨水顺着线缆流入盒体内部的概率，符合户外电气设备的防水设计逻辑。从安装边界来看，壳体背部设置了四个嵌入式安装挂点，挂点做了沉台设计，安装螺丝锁紧后螺丝头不会突出壳体背部，保证壳体可以紧贴安装墙面，

　　减少安装间隙，避免壳体背部长期积水积灰。壳体整体的外形尺寸适配常规10-20组接线端子的安装需求，内部预留了端子排安装导轨的固定位，同时预留了足够的接线弯折空间，方便运维人员进行接线作业，内部还设置了独立的接地端子安装柱，保证壳体金属部件、线缆屏蔽层可以可靠接地，满足电气安全规范要求。设计过程中重点考虑了户外使用的耐候性需求，壳体材质选用添加抗UV助剂的工程塑料，长期暴露在日光下不会出现快速老化变脆的问题，同时壳体的棱角处都做了圆角过渡处理，既可以减少应力集中提升壳体结构强度，也能避免安装运维过程中尖锐棱角划伤操作人员。盒盖与盒体的配合面做了阶梯式止口结构，配合密封胶条可以实现多重防水阻隔，即使有少量水溅到合缝位置，

　　也会顺着阶梯止口的导流槽排出，不会渗入盒体内部。在实际选型应用中，这类壳体需要根据接入线缆的数量、线径选择对应规格的格兰头，安装时要保证壳体挂点固定牢固，避免长期受风力影响出现松动，合盖前需要检查密封胶条是否存在脱落、破损情况，锁扣扣合时要保证四周锁扣都完全锁紧，避免局部密封不严。这类防护壳体相比金属壳体，本身具备绝缘性能，无需额外做壳体绝缘处理，同时重量更轻，单人即可完成安装作业，适合在分散的户外终端接线点位批量使用，替代传统的金属接线盒，降低后期运维的防锈、绝缘维护工作量。
