RCF200离心通风机工业送风设备结构

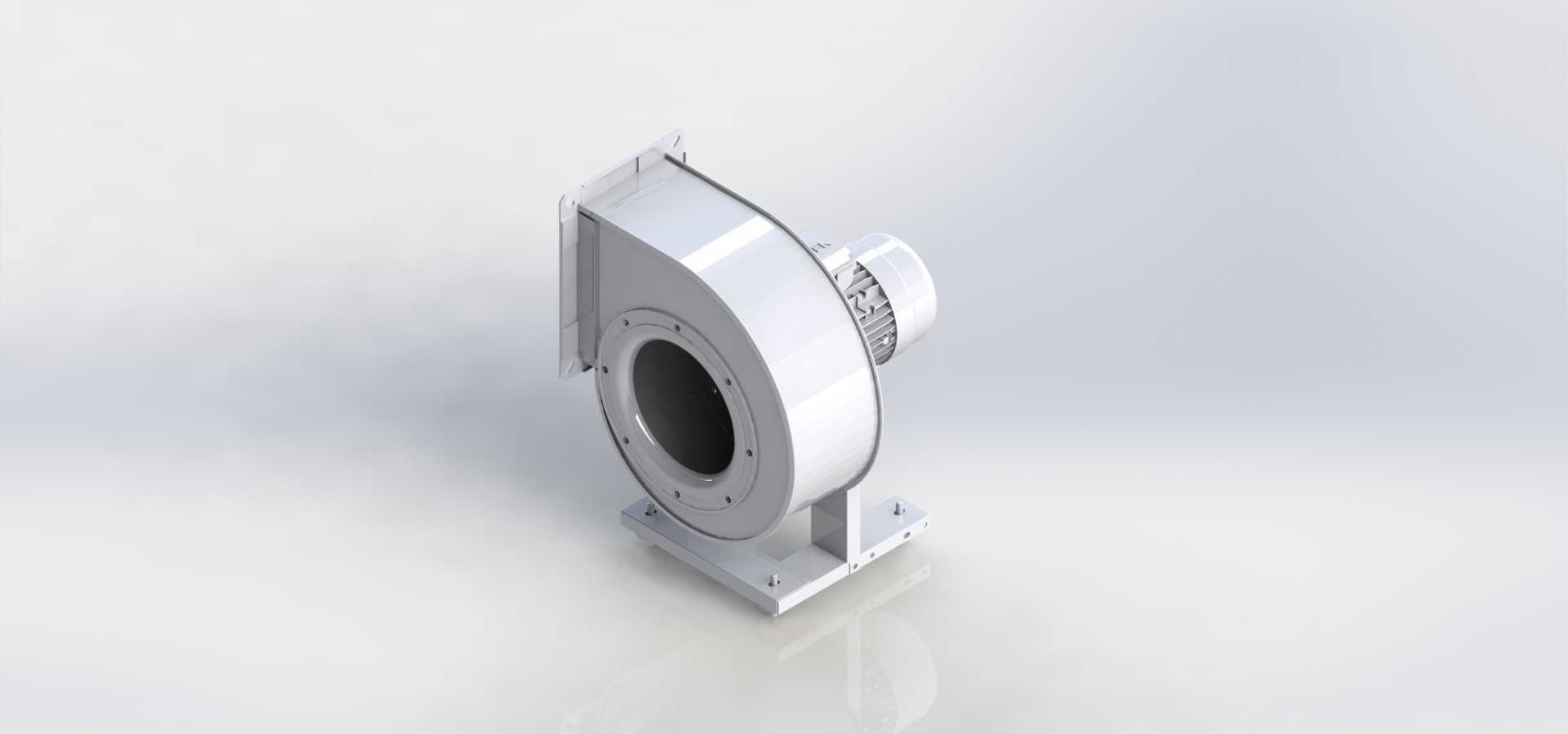

　　这款RCF200离心通风机的三维结构，在建模阶段就充分考虑了工业现场的实际安装与使用需求，蜗壳型流道的曲面曲率经过反复校核，能在叶轮高速旋转时将轴向进入的气流平稳转向90度径向甩出，避免流道内出现紊流区带来的额外压损，适配厂房通风、设备散热、工艺排风等多种常见工况。从安装边界来看，底部的一体式安装支座预留了四个标准螺栓固定孔位，孔位间距经过标准化设计，可直接适配常规的设备安装基座、风管支架的安装尺寸，不需要额外做转接板加工，进风口侧的法兰盘采用标准圆形法兰结构，法兰端面的密封槽结构在建模时就做了公差预留，现场对接通风管道时可直接加装密封垫完成连接，不会出现对接错位、密封不严的问题。

　　在功能特性层面，该风机的叶轮采用多翼式前弯叶片结构，叶片与轮毂、轮盖的连接位置做了圆弧过渡处理，既可以降低叶轮旋转时的风阻噪音，也能减少应力集中点，提升长期高速运转的结构稳定性，配套的驱动电机与叶轮直连的传动结构，省去了皮带传动的张紧维护环节，整体结构更紧凑，占用的安装空间更小，适合在设备内部、狭窄管井这类空间受限的场景布置。设计过程中特意将电机的安装座与蜗壳壳体做了一体化集成设计，电机安装位的同轴度公差在建模时就严格控制，避免现场安装时出现不同心带来的振动、轴承磨损过快问题，电机外侧的散热筋结构也做了流场适配，风机运转时甩出的部分气流可直接流经电机散热筋，带走电机运转产生的热量，不需要额外加装独立散热装置。

　　从实际应用场景出发，这款风机既可以作为独立的厂房排风换气设备使用，对接通风管网完成车间内的烟尘、湿热空气排出作业，也可以作为配套组件集成到工业设备内部，为电焊机、注塑机、电控柜这类产热设备提供强制风冷散热，还能用于除尘系统的前端引风，为除尘管道提供稳定的风压，带动含尘气流进入除尘处理单元。建模时对所有钣金件的折弯半径、板材厚度都做了符合实际加工工艺的设定，蜗壳的拼接缝位置预留了焊接坡口结构，生产时可直接按照三维模型展开下料，不需要二次调整图纸，支座的加强筋结构布置在受力集中的位置，在保证整体结构强度的前提下尽可能减少板材用量，控制设备整体重量，方便现场吊装与搬运。

　　在细节结构处理上，风机的出风口位置同样预留了法兰连接结构，可根据现场需求选择水平出风或者垂直出风的安装方向，蜗壳底部预留了冷凝水排放孔位，在高湿度环境下使用时，可及时排出流道内积聚的冷凝水，避免积水腐蚀叶轮或者流道内壁。叶轮做了动平衡校验的结构预留，建模时在叶轮轮盖位置预留了动平衡去重区域，生产装配时可直接在该区域做动平衡调整，不需要额外改动其他结构。整体结构没有冗余的设计部件，所有连接位置都采用标准紧固件连接，日常维护时可快速拆卸蜗壳侧板，清理叶轮上附着的积尘、油污，不需要对整体结构做大规模拆解，能有效降低现场运维的工作量。
