15千瓦CTC500R工业引风机结构设计

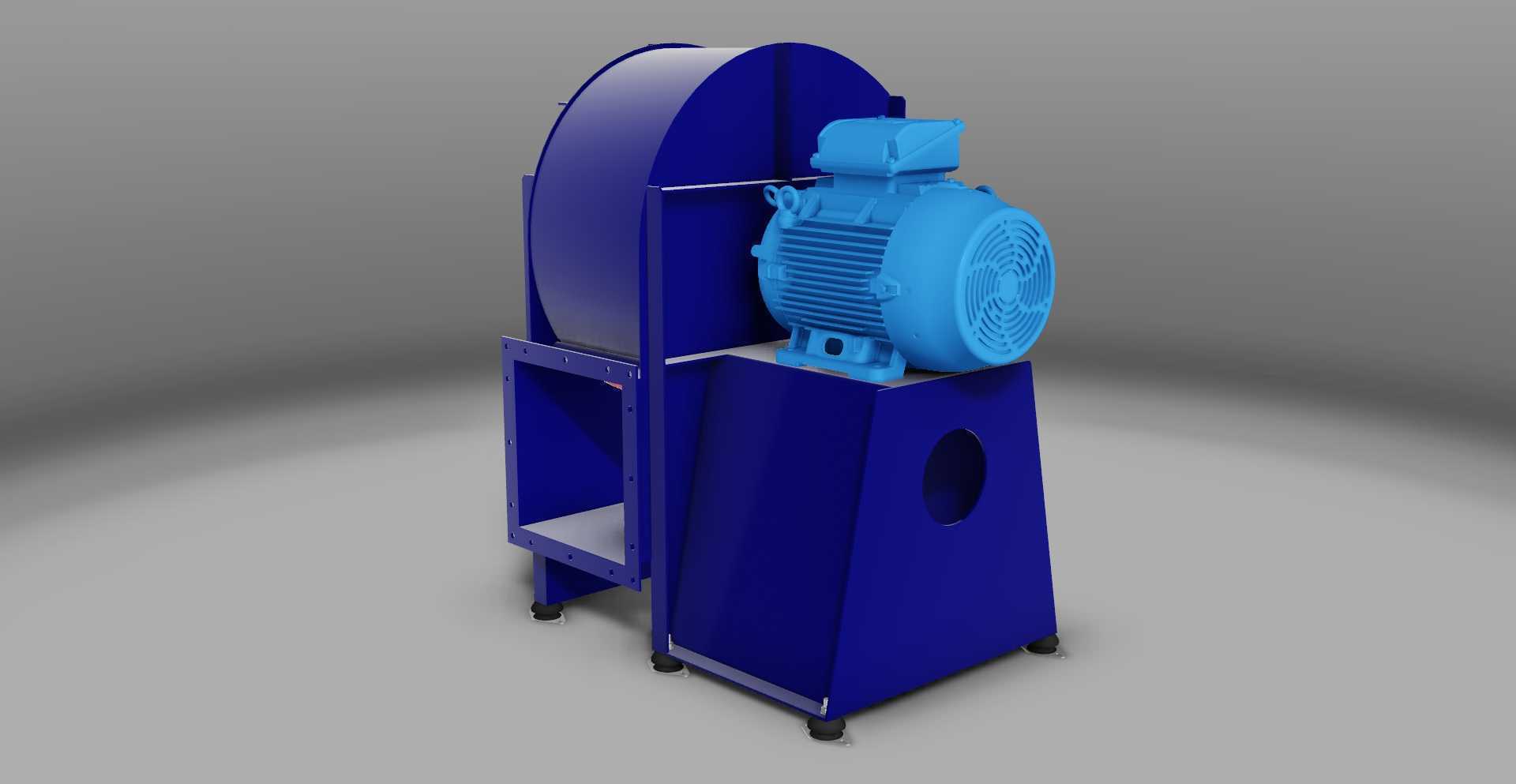

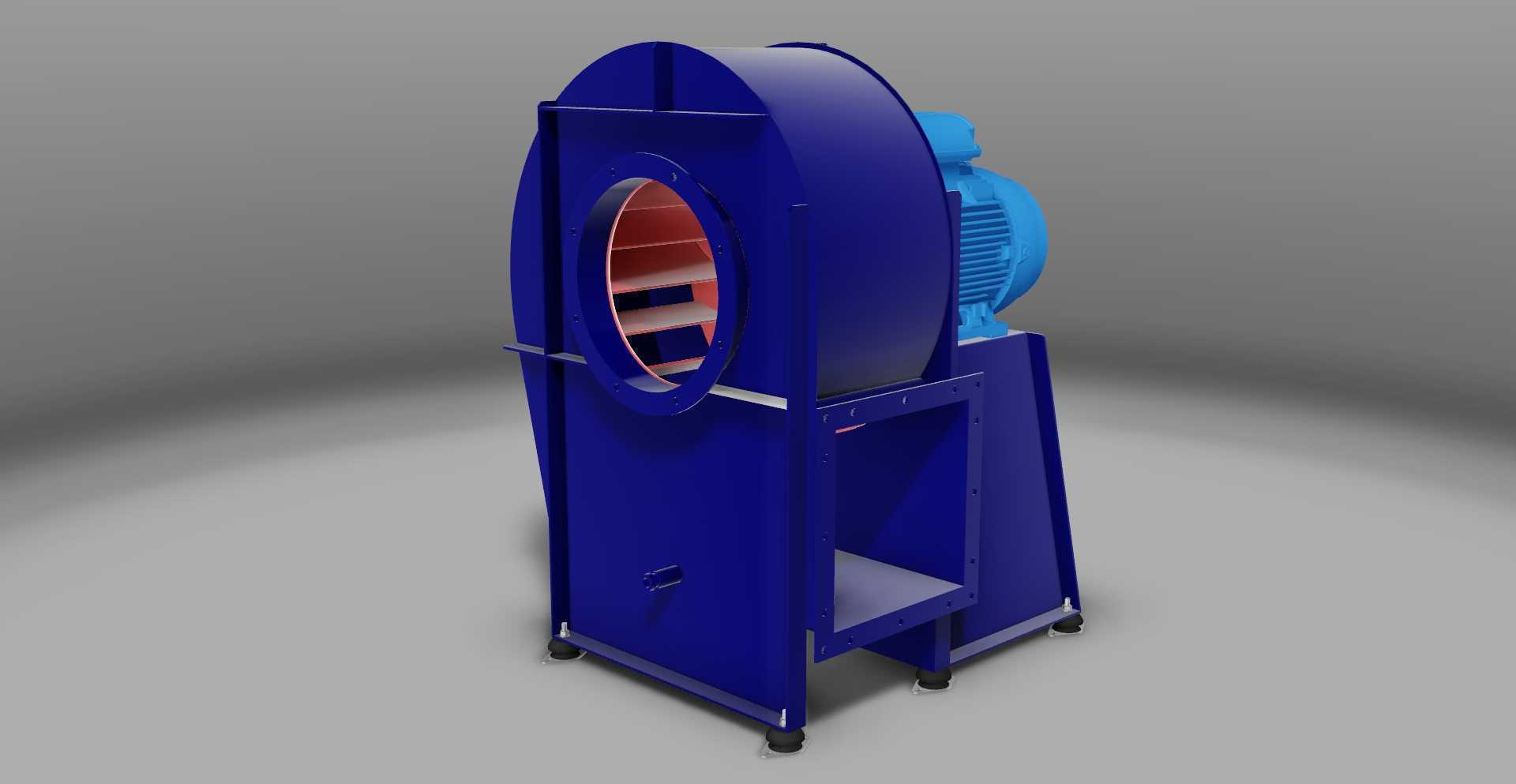

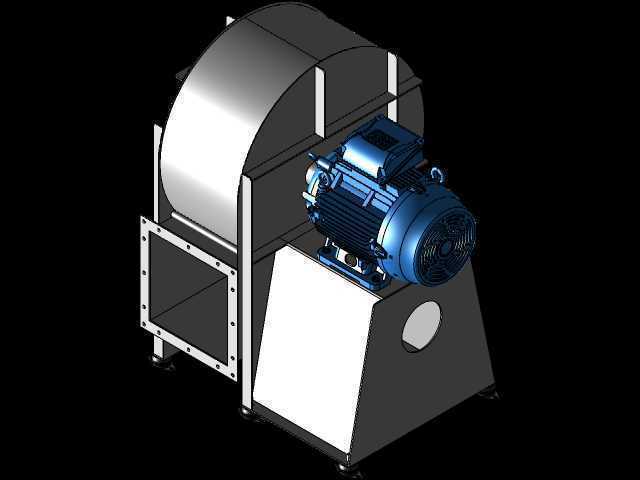

　　在工业厂房通风除尘、锅炉烟气引排、生产工艺送风系统中，这类15千瓦规格的离心式引风机是核心动力配套设备，不同于普通轴流风机的低压大流量特性，该款引风机采用前倾式叶轮结构配合蜗壳流道设计，能够在系统阻力较高的管路场景下稳定输出风压，满足长距离风管输送、多级除尘设备阻力克服的实际工况需求。从结构设计逻辑来看，整机采用分体式承载布局，下部的型钢焊接支架承担整机承重与安装固定功能，支架侧面预留的圆形开孔是为了方便后期运维时清理蜗壳底部积灰、检查叶轮磨损情况，支架底部设置的可调减震脚座，能够抵消电机与叶轮高速运转时产生的振动传递，避免振动传导至安装基础引发管路共振、连接法兰松动等问题。驱动端采用直联式传动结构，省去了皮带传动的张紧维护、

　　皮带损耗更换的运维成本，电机与叶轮通过同轴连接直接传递扭矩，传动效率相比皮带传动可提升8%左右，更适合连续24小时不间断运行的工业生产场景。蜗壳部分采用圆弧过渡的流道设计，内壁做光滑平顺处理，减少气流在蜗壳内部的涡流损耗，出口法兰采用标准方形法兰接口，可直接匹配同规格的通风管路、软连接部件，安装时不需要额外做转接法兰加工，降低现场安装的加工成本与施工周期。叶轮部分做了动平衡校准设计，在1450转的额定转速下，叶轮端的剩余不平衡量控制在G4.0等级以内，能够保证设备长期运行的稳定性，减少轴承端的额外载荷，延长轴承的使用寿命。从安装边界尺寸来看，整机的宽度方向控制在800毫米以内，长度方向不超过1200毫米，高度方向在1100毫米左右，

　　能够适配大多数工业厂房的设备层安装空间、楼顶风机平台的预留机位，不需要对现有安装基础做大规模改造。在实际选型应用中，这类引风机常配套在木工车间除尘系统、焊接烟尘收集系统、小型燃煤锅炉引风系统、工业烘干设备热风循环系统中，根据管路系统的阻力特性，可通过调整电机转速、更换不同角度的叶轮片来适配不同的风压流量需求。设计过程中重点考虑了运维便利性，电机端预留了足够的接线与散热空间，蜗壳的检修门位置设置在侧面，不需要拆卸管路即可完成叶轮检查、内部积尘清理的操作，支架的安装螺栓孔采用长圆孔设计，允许现场安装时存在±10毫米的位置偏差，降低现场安装的对位难度。气流从叶轮轴向进入蜗壳后，通过叶轮旋转产生的离心力获得动能，

　　再经过蜗壳流道的扩压作用将动能转化为压力能，最终从出口端排出，整个流道的截面变化经过反复校核，避免出现截面突变引发的气流噪声与能量损失，在额定工况下运行时，设备的噪声值控制在85分贝以内，符合工业设备的噪声排放标准，不需要额外加装大型消音装置即可满足车间内的安装使用要求。
