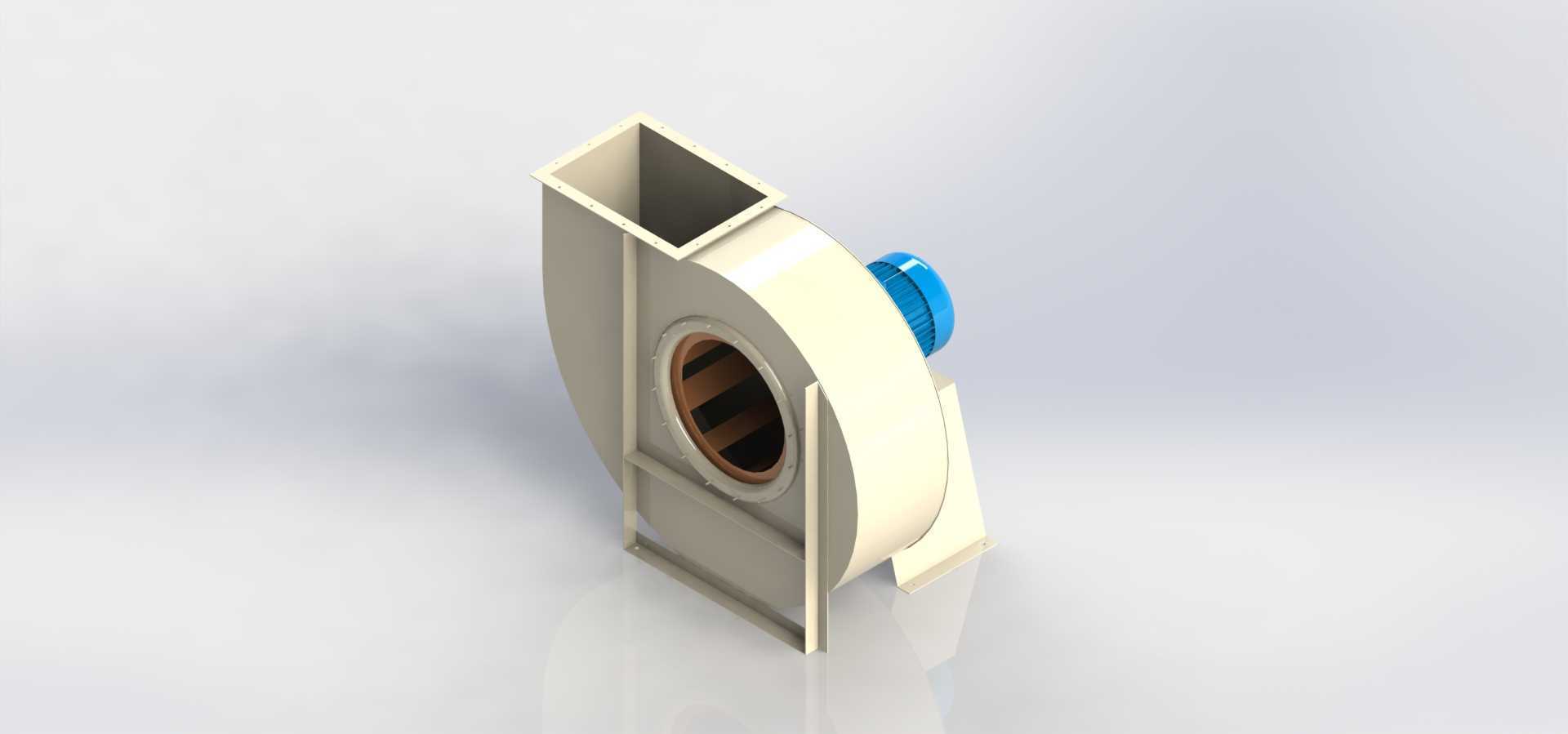

在工业厂房通风、除尘系统配套、生产车间废气输送这类场景里,离心通风机是核心的动力输送单元,不同于轴流风机的大风压低扬程特性,离心式结构依靠叶轮高速旋转产生的离心力对气体做功,能在管路阻力较高的工况下维持稳定的风量输出,适配长距离风管输送、设备排风带压的使用需求。这款Sodeca1000-4T-50机型的设计,首先从工况适配性出发,蜗壳型线采用对数螺旋线拟合,避免气体在壳体内流动时产生过多的涡流损耗,进风口采用收敛式圆弧结构,能让气流均匀平顺地进入叶轮区域,降低入口处的气流紊流带来的振动与噪声。从结构组成来看,整机分为叶轮组件、蜗壳壳体、传动连接段、安装支架四个核心部分,叶轮采用后向叶片设计,相比前向叶片虽然相同转速下风压略低,
但运行效率更高、功率曲线更平缓,不会因为管路阻力变化出现电机过载的问题,适配工业场景下复杂多变的管网阻力特性。传动端的蓝色护罩结构,是为了覆盖皮带轮或者联轴器的转动部位,满足工业设备的安全防护要求,避免运维过程中发生机械卷入风险,护罩上预留的散热间隙,能保证传动部件运行时的热量及时散出,避免长时间运行出现过热问题。安装支架采用型钢焊接的框架式结构,底部预留的安装孔位匹配常规工业减振器的安装尺寸,支架的受力点经过载荷校核,能承受叶轮高速旋转时产生的动载荷,避免运行过程中出现支架共振的问题,蜗壳与支架之间采用螺栓连接,方便后期运维时拆解调整叶轮间隙。在外形尺寸与安装边界的设计上,这款机型的进出口方向采用90度直角布局,
进风口沿轴向正对叶轮中心,出风口沿蜗壳切线方向向上布置,这种布局能适配多数厂房顶部排风或者侧面接风管的安装场景,安装时需要预留的检修空间主要集中在传动端一侧,方便后期更换皮带、调整轴承间隙,设备的整体重心落在安装支架的几何中心附近,吊装或者落地安装时不需要额外做配重平衡。从实际使用的功能特性来看,这款风机不仅可以用于常规的车间通风换气,还能配套除尘系统作为含尘气体的输送动力,蜗壳内壁的圆滑过渡设计能减少粉尘在壳体内的堆积,避免长期运行后积尘导致叶轮动平衡失效,进风口与叶轮入口的间隙控制在合理范围内,间隙过大会导致气流回流降低效率,间隙过小则容易因为热胀冷缩出现叶轮刮蹭壳体的问题,
设计时已经根据金属材料的热膨胀系数预留了足够的安全间隙。在建模过程中,所有的板件厚度都按照实际钣金加工的参数设置,蜗壳的折弯圆角、焊接坡口都做了还原,支架的型钢截面尺寸符合国标型材规格,能直接导出工程图用于生产下料,叶轮的叶片角度、前后盘的连接结构都按照实际装配关系做了约束,转动部件的配合间隙符合机械设计的公差要求,不会出现建模干涉的问题。对于设备选型人员来说,这个模型可以直接用于厂房通风系统的三维布局,核对设备与风管、周边梁柱的安装间距,避免现场安装时出现空间冲突;对于结构设计人员来说,模型里的蜗壳型线拟合方式、支架受力结构、传动防护设计都可以作为同类型风机设计的参考,尤其是后向叶轮与蜗壳的匹配关系,直接影响风机的运行效率,建模时还原的型线参数可以作为设计计算的参考基准。在实际工程应用里,这类离心通风机的安装基础需要做水平找平,否则长期运行会因为叶轮偏摆导致轴承磨损加快,模型里的支架安装面做了平面度的特征还原,能直观体现安装时的找平基准面,出风口的法兰尺寸符合常规通风管道的连接标准,不需要额外做转接法兰就能直接对接风管,减少现场安装的加工工作量。
