马尔卡索德卡离心式通风机结构设计

　　在工业厂房通风除尘、生产工艺送风排风、车间环境空气置换的场景中，离心式通风机是应用覆盖度极高的通用流体输送设备，这款马尔卡索德卡650-2T-7-5规格的离心通风机，在结构设计上充分兼顾了安装适配性、运行稳定性与后期维护便利性，适合中小型生产车间的集中通风、除尘系统前端动力配套、工艺设备排风接驳等多种工况使用。从实际工程选型的角度看，这类离心通风机的核心作用是通过叶轮高速旋转产生的离心力对气体做功，提升气体压力后沿蜗壳流道导向出风口，完成空气的定向输送，可对接除尘管道、排风竖井、工艺设备排气口，也可用于车间正压送风、冷暖空气循环输送等场景，在五金加工车间、小型涂装工位、仓储物流库房的通风系统中都能适配。从结构设计思路来看，

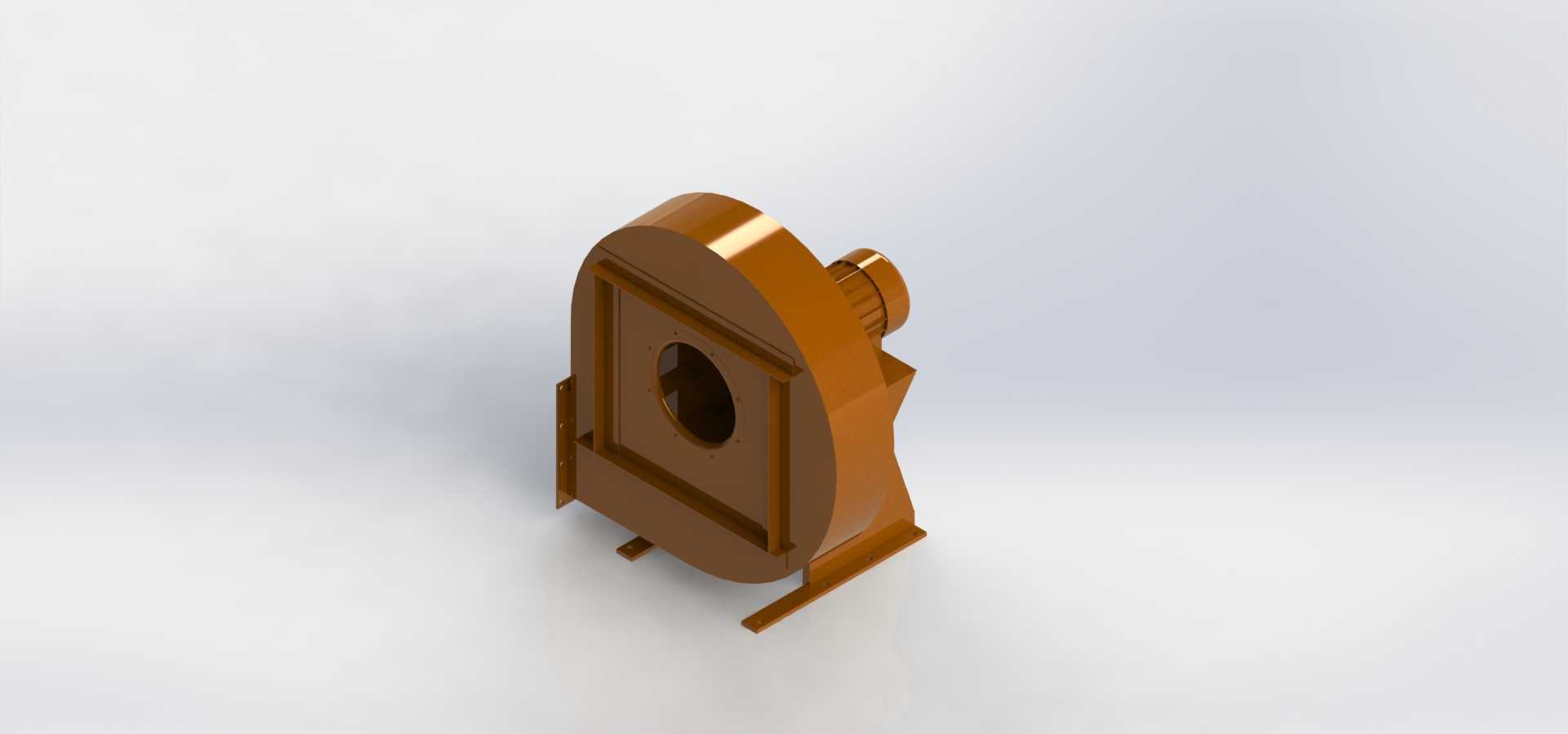

　　这款风机采用了经典的蜗壳式壳体结构，壳体整体为渐开线流道设计，能够顺畅将叶轮甩出的高压气体导向出风口，减少流道内的涡流损耗，降低运行过程中的气动噪音；壳体侧面设置的方形进风口，可直接对接方形通风管道或者加装进风防护网、过滤组件，无需额外制作方变圆转接接头，能减少现场安装的配件成本与施工工作量；壳体顶部的圆柱形出风口，可适配对应直径的圆形通风软管或者硬管，方便灵活调整排风方向。设备底部设置的两个支脚为一体式延伸结构，与壳体主体刚性连接，安装时可直接通过螺栓固定在混凝土基础、型钢支架或者设备平台上，支脚的间距经过匹配设计，能够保证设备运行时的重心稳定，减少叶轮高速旋转带来的振动传递，降低配套支架的共振风险。从安装边界尺寸来看，

　　这款风机的整体轮廓紧凑，蜗壳的径向尺寸适配650mm规格的叶轮配套，进风口的方形接口尺寸与常规同规格通风管道的通用尺寸匹配，出风口的圆柱直径与常用的通风软管卡箍规格适配，安装时不需要对接口进行额外的裁切、焊接改造，现场施工的适配性较强。壳体侧面预留的传动端安装位，可直接配套对应功率的电机与传动组件，传动端的轴承座安装位与壳体为一体化定位结构，装配时不需要额外调整同轴度，能减少现场装配的调试工作量，也能避免后期运行过程中因为同轴度偏差导致的轴承磨损、振动超标等问题。在实际使用过程中，这类离心通风机的壳体采用加厚结构设计，能够承受常规通风工况下的气体压力，不会因为长期运行出现壳体变形、焊缝开裂等问题；

　　进风口与出风口的连接端面都做了平面度处理，对接管道后配合密封胶条就能实现良好的密封效果，减少漏风导致的风量损失。从结构细节来看，蜗壳内部的流道表面做了顺滑过渡处理，没有明显的凸起或者棱角，能够降低气体流动过程中的阻力，提升风机的运行效率，减少无用功损耗；壳体上预留的检修口位置（图中视角未直接呈现，但同结构常规设计包含）可方便后期清理叶轮积尘、检查叶轮磨损情况，不需要完全拆解壳体就能完成日常维护工作，降低设备运维的时间成本。对于三维建模从业者来说，这款模型的结构还原度较高，壳体的曲面弧度、支脚的安装位置、进出风口的接口尺寸都按照实际产品的比例建模，可直接用于通风系统的布局模拟、设备安装干涉检查、教学演示等场景，也可作为同类型离心风机设计的参考原型，在进行厂房通风系统三维布局时，可直接将该模型导入装配环境，核对设备与管道、支架、周边设备的安装间距，提前预判安装过程中可能出现的干涉问题，减少现场施工的变更工作量。在设备选型配套时，这款风机的结构尺寸适配常规的7.5kW动力配套，可根据实际工况的风量、风压需求匹配对应参数的叶轮与电机，不需要对壳体结构进行大幅修改，具备较强的参数拓展性，适合系列化产品的衍生设计。
