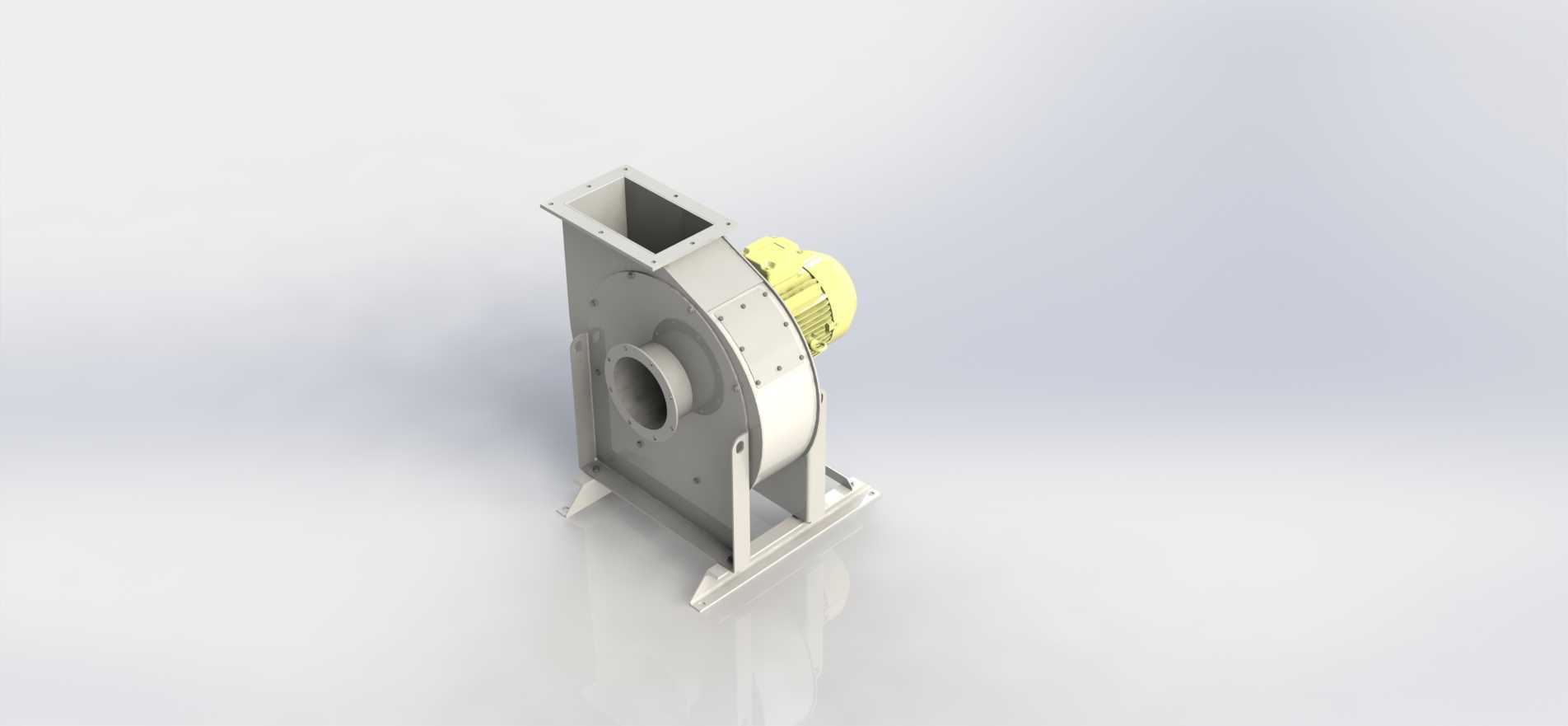

这款离心式通风设备的结构设计,首先要匹配工业厂房集中排风、除尘系统负压端送风、生产车间空气置换这类核心场景的实际需求,在做三维结构搭建的时候,最先敲定的是蜗壳的型线参数——毕竟离心风机的风压输出效率,七成以上由蜗壳的流道曲率决定,不能为了外形规整随意修改流道的渐开线角度,不然实际运行时会出现流道内气流紊流,不仅压损飙升,还会带来额外的结构振动。从安装边界来看,设备底部的支架采用了折边角钢焊接结构,两个支脚的安装孔位预留了足够的调节余量,适配混凝土基础、型钢支架两种常见的安装基面,支脚与蜗壳主体的连接位置特意做了加强筋延伸,避免设备长期运行时电机端的振动传导到安装面引发固定螺栓松动。进风口采用了直筒式法兰连接结构,
法兰端面的平面度在建模时就控制在合理公差范围内,对接通风管道的时候不需要额外加调整垫就能保证密封性能,出风口设置在蜗壳的顶部方向,方型法兰的尺寸匹配常规的通风风管规格,不需要额外做变径接头就能直接对接管路系统。传动端的电机安装座和蜗壳主体做了一体化的结构设计,不是常见的分体式拼接支架,这样能保证电机轴和叶轮轴的同轴度,减少运行时的轴承磨损,电机的散热端特意预留了足够的空气流通空间,不会因为蜗壳的遮挡导致电机运行时散热不畅。叶轮部分的结构做了动平衡适配的设计,叶片的弧度经过流道仿真验证,能在保证风量输出的前提下降低气流啸叫,叶轮和蜗壳内壁的间隙控制在合理范围,既不会因为间隙过大出现回流损失,也不会因为间隙过小导致运行时叶轮擦碰壳壁。
在做整体结构建模的时候,特意把检修位置的螺栓连接位做了外置设计,后期更换轴承、清理叶轮积尘的时候,不需要完全拆除进出风管道就能拆开蜗壳的检修盖板,降低现场维护的工作量。设备的整体重心落在底部支架的中心区域,就算是现场安装时基础平面有轻微的坡度,也不会出现重心偏移导致的设备倾斜,支架的高度预留了减震垫的安装空间,用户可以根据现场的降噪需求加装橡胶减震器或者弹簧减震组件,不需要额外修改支架结构。从实际使用的角度出发,这类通风设备经常用在木工车间除尘系统的负压引风端、焊接车间的集中排烟系统、厂房整体通风换气的送风节点,所以结构设计时特意强化了蜗壳的板材厚度适配,模型里的壳体壁厚参数可以根据实际输送介质的特性调整,比如输送含木屑、
焊渣这类带硬质颗粒的空气时,可以适当加厚蜗壳靠近叶轮出口位置的板材,提升耐磨性能;如果是普通的空气置换场景,用常规壁厚就能满足强度需求,不会造成材料浪费。另外,电机的接线盒位置在建模时就调整到了便于操作的侧面,现场接线的时候不需要探到设备和墙体的缝隙里操作,提升现场施工的便利性,蜗壳底部预留了冷凝水排放的接口位置,在潮湿环境下使用时,可以在该接口接排水管,避免蜗壳内部积水腐蚀叶轮和壳体。
