缸径125行程160紧凑型气动气缸结构

　　在自动化生产线的工件夹紧工位、工装夹具的压紧动作单元、包装设备的推料机构以及物流分拣线的挡停机构中，这类大缸径紧凑型气动气缸是十分常见的执行部件。不同于细长型的标准拉杆气缸，这款缸径125毫米的紧凑型气缸将整体轴向尺寸做了大幅压缩，在相同输出力的前提下，能适配安装空间局促的设备布局场景，比如多工位转盘的周边夹具排布、狭小腔体内的顶出动作实现，都能依靠这类短行程大缸径气缸完成动力输出。

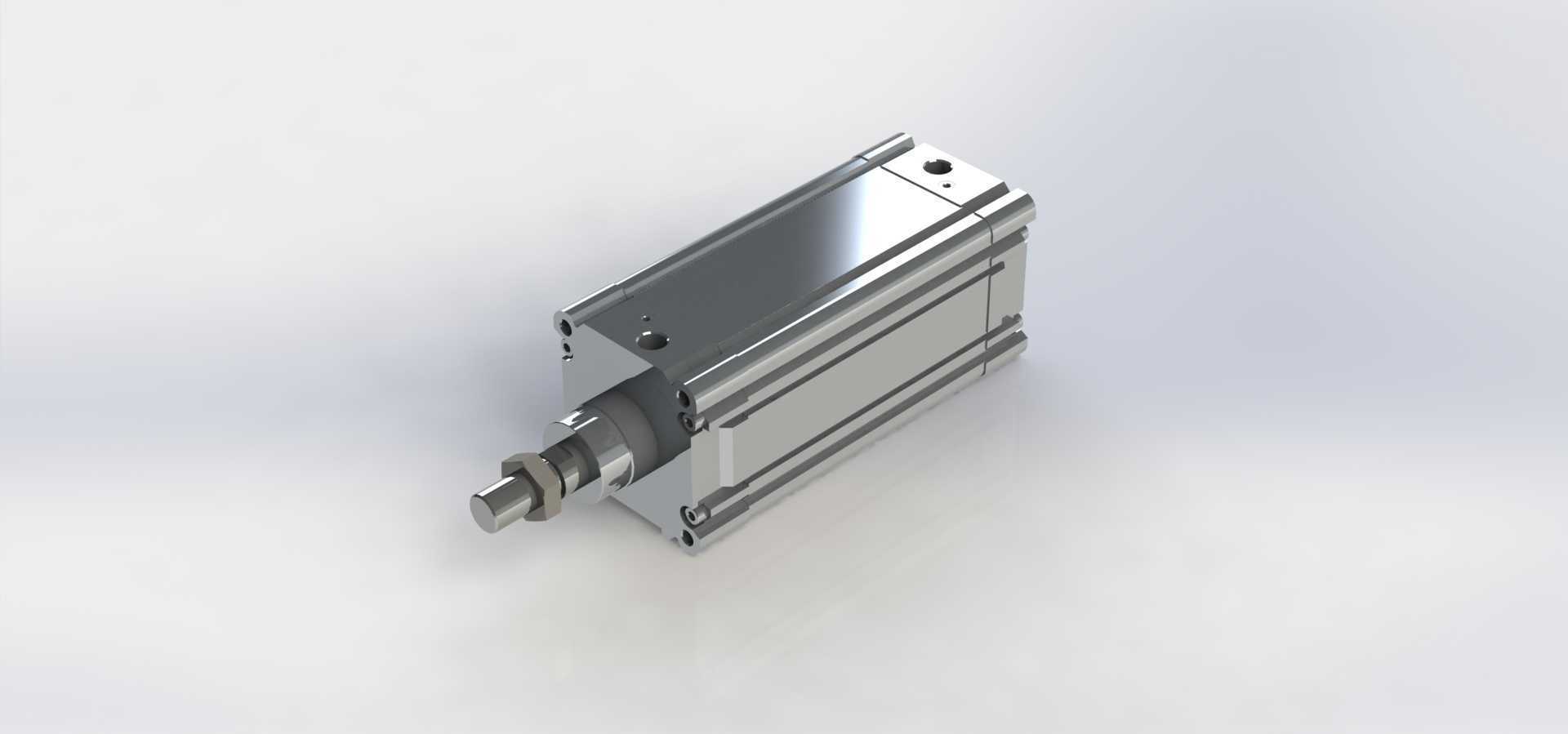

　　从实际功能特性来看，125毫米的缸径在0.5兆帕的常规工作气压下，理论输出推力可以达到6千牛以上，足够应对厚钢板工件的夹紧、重型工装的定位锁止这类需要大压紧力的工况，不需要额外增设杠杆增力机构就能直接满足负载要求，能简化整套夹具的结构设计。气缸的活塞杆端采用了标准外螺纹连接结构，配套的螺母可以直接和压头、推板等执行端零件连接，不需要额外设计转接法兰，安装时的同轴度调整也更便捷。缸体本身采用了方形的一体化型材结构，四个角预留的安装槽既可以从侧面通过安装支架固定，也能直接在缸体端面做通孔安装，适配不同设备的安装基准要求，不需要为了适配安装方式额外定制缸体结构。

　　设计这款气缸的三维结构时，首先要考虑的是安装边界的约束：缸体的方形截面尺寸要和缸径匹配，保证缸筒壁厚有足够的强度承受工作气压，不会在反复充放气的过程中出现形变；活塞杆的伸出长度要匹配160毫米的额定行程，同时要预留足够的导向长度，避免活塞杆在承受侧向负载时出现卡滞，导向套的长度和密封件的排布都要结合行程做匹配，防止长行程下的活塞杆偏磨。端盖和缸体的连接采用了内置的拉杆结构，不会像标准气缸那样在缸体外侧露出四根拉杆，既缩减了整体的外形尺寸，也能避免拉杆在设备运行过程中和周边管线、其他零件产生干涉。进出气口的位置设置在缸体的侧面端盖处，接口采用标准的气动管螺纹，能直接和常规的气动快插接头匹配，气路排布时不需要额外做转接，同时气路通道的通径要和缸径匹配，保证气缸充排气的速度满足动作节拍要求，不会因为通径过小导致气缸动作迟缓，影响整线的运行效率。

　　在实际选型应用中，这类气缸的安装尺寸是结构设计阶段必须重点核对的参数：轴向的总长度要结合安装空间的深度做确认，避免气缸伸出时和设备的其他运动部件产生碰撞；侧面安装槽的位置要和设备上的安装支架孔位对应，保证安装后气缸的受力方向和活塞杆的运动方向同轴，减少侧向力对密封件和导向套的磨损。另外，气缸两端的缓冲结构也做了内置设计，不需要在外部额外加装液压缓冲器，就能在活塞运行到行程端点时实现减速，避免刚性碰撞产生的噪音和零件损伤，这对于高节拍运行的自动化设备来说，能有效降低设备运行的振动，提升整套机构的使用寿命。

　　从建模的细节来看，缸体表面的型材槽、端盖的固定螺钉孔、活塞杆的密封槽位、活塞上的导向环安装位都做了完整的还原，在做设备整体装配干涉检查时，可以直接调用这个模型做布局验证，不需要再对气缸的细节结构做简化处理，能提前发现安装过程中可能出现的管线干涉、空间不足等问题。比如在做焊接工装的设计时，将这个气缸模型导入装配体后，可以直接模拟压头的运动行程，核对工件夹紧时的压头位置是否准确，气缸缩回时是否会和工件的上下料路径产生干涉，提前调整安装位置和连接结构，减少后期加工装配时的整改工作量。
