电气接线端子用塑料防护壳体结构

　　这款塑料壳体主要应用于工业电气柜内部、户外分布式接线节点、生产线电控分线点位的电气端子防护场景，在实际布线作业中，这类壳体承担着端子排物理隔离、绝缘防护、线缆规整的核心作用，避免裸露的带电接线端子被粉尘、水汽、金属碎屑侵入引发短路故障，同时也能防止运维人员误触带电部位造成安全事故。从实际使用场景来看，这类壳体既可以嵌入安装在标准配电柜的安装梁上，作为柜内分线端子的集中防护单元，也可以通过背部的挂装结构固定在设备机架、墙面走线架上，作为现场分布式接线的独立防护节点，适配多股铜芯线缆的进出线排布，覆盖动力线路、控制信号线路的接线防护需求。

　　从功能特性来看，壳体采用分体扣合式结构，上下盖通过侧边的卡扣结构实现紧密配合，不需要额外的紧固件即可完成壳体闭合，现场运维时不需要借助工具就能快速开盖完成接线、检修作业，闭合后接缝处的止口结构能够阻挡常规工况下的飞溅水滴与粉尘侵入，满足一般工业场景的防护要求。壳体内部预留了标准端子排的安装卡槽，可以直接适配市面上主流的导轨式接线端子，不需要额外加工安装孔位，内部空间做了分层避让设计，预留出线缆弯折的冗余空间，避免线缆过度弯折导致线芯断裂、绝缘层破损的问题。壳体侧边预留了标准化的敲落孔位，施工人员可以根据实际进出线的线缆数量、线径大小敲开对应位置的孔位，安装线缆格兰头完成进线密封，不需要现场额外开孔加工，降低现场施工的工作量。

　　在设计思路上，这款壳体优先考虑了电气绝缘性能与结构强度的平衡，主体选用工程塑料材质，既具备优异的绝缘性能，避免壳体带电引发安全隐患，同时材料本身具备较好的抗冲击性能与耐老化性能，能够适应工业现场的温度变化与轻微磕碰，不会因为长期使用出现脆裂、变形的问题。壳体的加强筋结构做了隐蔽式设计，在壳体侧壁、盖体内侧布置纵横交错的加强筋，在不增加壳体壁厚、控制材料成本的前提下，提升壳体整体的抗形变能力，避免安装、运输过程中挤压导致壳体开裂、卡扣断裂。卡扣结构做了防脱设计，扣合后会形成自锁限位，即便设备运行产生持续振动，也不会出现卡扣松脱、盖体滑落的问题，同时卡扣的扣合行程做了优化，既保证扣合的紧密性，又不会因为扣合力过大导致开盖困难，适配现场频繁运维的使用需求。

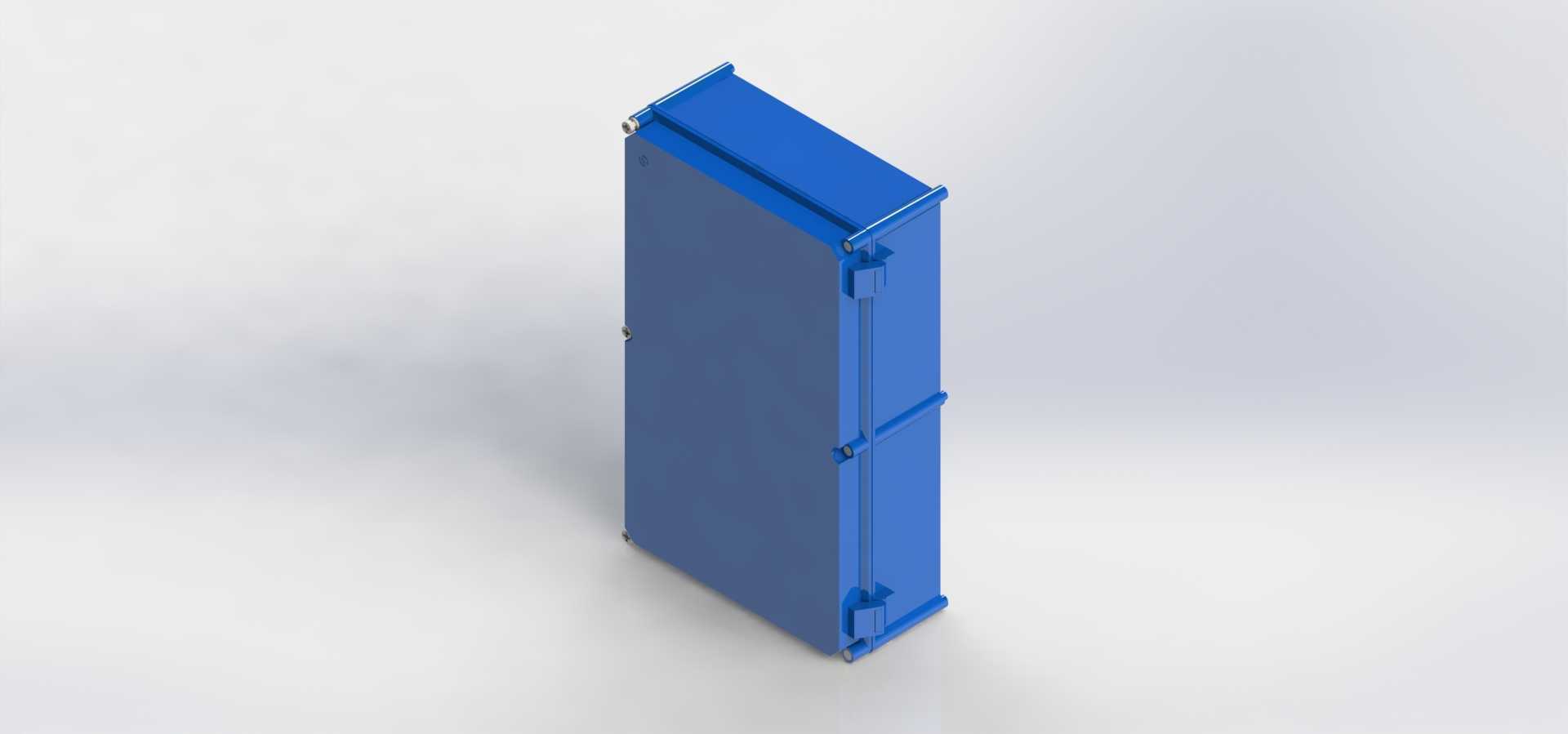

　　从安装边界与外形尺寸来看，这款壳体采用竖装长条形结构，整体轮廓方正，没有多余的外凸结构，能够最大化利用安装空间，在有限的柜内安装区域内容纳更多的接线点位。壳体背部的安装孔位间距符合通用电气安装的标准尺寸，可以直接适配常见的C型安装导轨，也可以通过螺丝直接固定在安装板上，安装方式灵活。进出线孔位的位置做了对称设计，上下两端、左右两侧都预留了敲落孔，施工人员可以根据走线方向灵活选择进线位置，适配上进下出、下进上出、侧进侧出等多种布线方式，不需要调整壳体安装方向就能满足不同的走线需求。壳体内部的净空尺寸经过核算，能够容纳多排接线端子同时安装，端子之间预留了足够的接线操作空间，即便是较大线径的线缆，也能在壳体内完成端子压接、走线排布，不会出现空间不足导致线缆挤压、端子无法固定的问题。在实际选型应用中，这类壳体可以根据接线点位的数量选择对应长度的规格，不需要额外定制，能够快速适配不同规模的接线防护需求，在工业电控系统、楼宇配电、设备电控改造等场景中都有广泛的应用空间。
