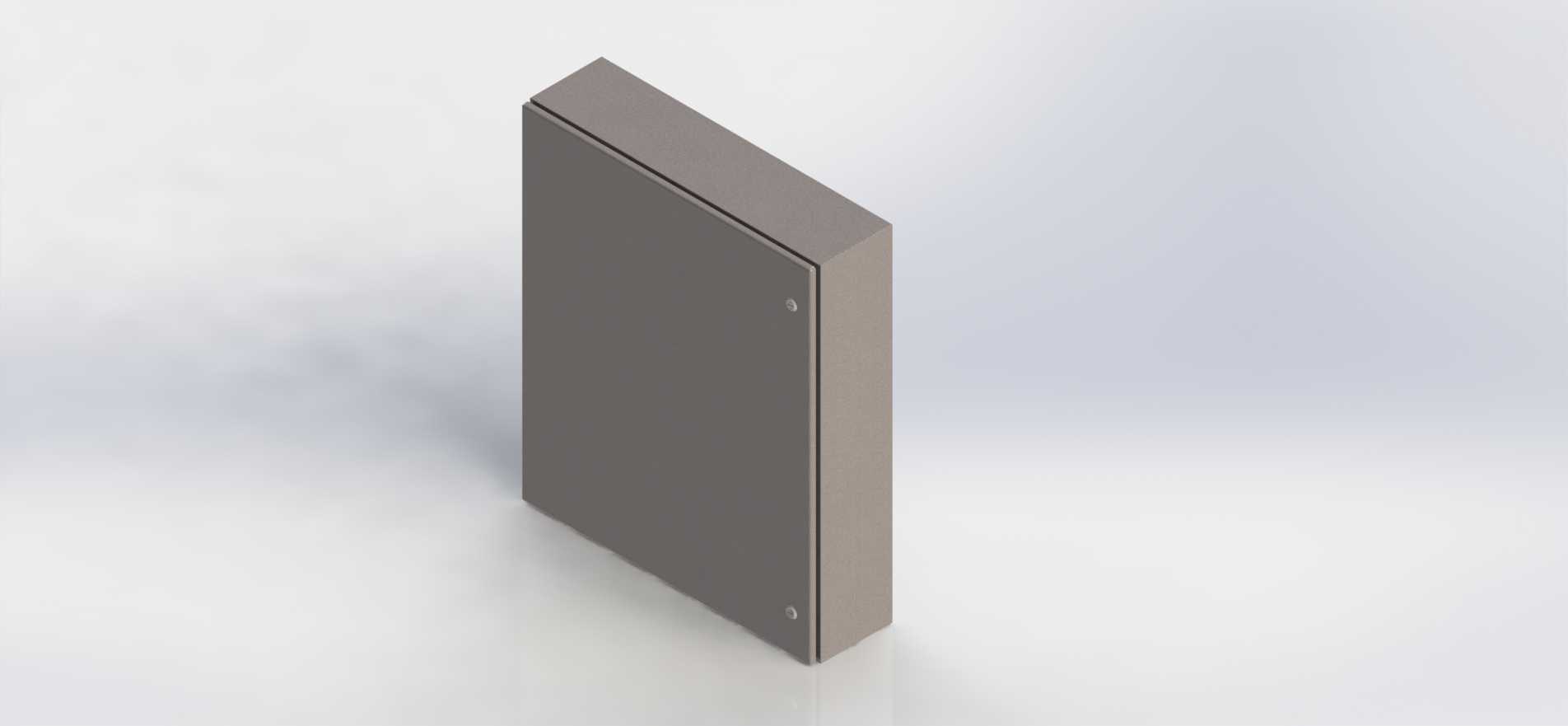

威图款壁挂式工业金属电气控制柜

　　适配多数常规工业室内环境的防护需求。柜体的210mm深度属于薄型壁挂设计，这个尺寸边界是经过现场安装场景反复验证的：安装在车间立柱侧面、设备旁墙面时，不会因为柜体突出墙面过多影响通道通行，也不会挤占设备周边的操作维护空间，同时内部深度刚好可以容纳常规厚度的导轨式电气元件，预留出接线、走线的操作余量，不会出现元件装完后门板无法正常闭合的问题。900mm的高度与760mm的宽度配比，兼顾了元件排布容量与墙面安装的受力合理性，内部可以按照电气设计需求分层安装标准DIN导轨，或者加装安装板固定非导轨式的重型元件，柜体背部预留的壁挂安装孔位，匹配常规膨胀螺栓的安装间距，现场施工时可以直接在墙面标记点位打孔固定，不需要额外做复杂的安装支架，这款900x760x210规格的金属柜体，是工业现场电气系统集成环节常用的壁挂式安装载体，日常多应用在车间生产线旁、设备侧方墙面、中小型机房弱电井、户外设备配套站点等场景，用来承载PLC模块、接线端子排、小型断路器、开关电源、信号中继模块这类低压电控元器件，为内部电气部件提供可靠的物理防护与规整的安装空间。从结构设计思路来看，这款柜体采用了经典的单开门封闭式结构，整体为薄钢板折弯焊接成型，门板与柜体主体通过侧边暗藏式铰链连接，门板边缘做了向内折弯的翻边结构，配合柜体开口处的折边，闭合后能形成连续的贴合缝隙，既可以提升柜体整体的结构刚性，避免薄钢板受力产生形变，也能阻挡日常工况下的粉尘、溅水侵入柜体内部，

　　能大幅缩短现场安装的施工周期。从实际使用的功能特性来看，这款柜体的门板内侧预留了接地螺柱，安装时可以通过黄绿双色接地线将门板与柜体主体做可靠电气连接，避免柜体带电引发的安全隐患；门板上预留的锁具安装位，可以配套通用型柜锁，非授权人员无法随意打开柜门触碰内部带电部件，满足工业现场的电气安全管理要求。柜体的侧边和上下端都预留了敲落孔结构，现场布线时可以根据进出线的方向、线缆数量，敲掉对应位置的敲落孔安装格兰头或者走线护套，不管是上进上出、下进下出还是侧进侧出的布线方式都能适配，不需要现场额外切割开孔，减少现场施工的加工工作量。在做三维建模的时候，这类柜体的结构细节还原需要重点关注几个工程实际点：首先是钢板折弯的圆角与折边尺寸，

　　不同厚度的钢板折弯内R角有对应的工艺标准，不能做直角折弯的理想化建模，否则导出的加工图纸会不符合钣金加工的工艺要求，生产出来的柜体折边处会出现开裂或者尺寸偏差；其次是铰链与锁具的安装位公差，铰链的安装孔位要预留合理的调节余量，方便装配时调整门板的位置，保证门板闭合后四周缝隙均匀，不会出现一边缝隙大一边卡滞的问题；还有柜体背部的安装孔位，要做成腰型孔而不是圆孔，方便现场安装时调整柜体的水平位置，抵消墙面打孔的位置误差，避免出现孔位对不上无法安装的情况。这类薄型壁挂柜体相比落地式柜体，最大的优势是不占用地面空间，对于一些场地紧张的车间、需要就近安装在设备旁的电控系统来说，是非常实用的选型方案，比如小型自动化单机设备的配套电控系统、

　　车间照明回路的分线控制、厂区监控系统的设备供电与信号转接，都可以选用这个尺寸规格的柜体，既可以满足元件安装的空间需求，也能保持现场安装的整洁美观。在结构设计时，还要考虑柜体的承重能力，虽然是壁挂式结构，内部安装板的承重也要满足常规电控元件的重量要求，所以在柜体背部与安装板的连接位置，会做加强筋结构或者增加固定点数量，避免装满元件后安装板变形下坠，影响门板的正常闭合。另外门板与柜体之间的密封，在常规室内环境下可以依靠折边的贴合实现基础防护，如果是在多粉尘或者有溅水的工况，还可以在折边处粘贴发泡密封胶条，进一步提升柜体的防护等级，这些扩展的结构细节在三维模型里也做了对应的预留位，方便设计人员根据实际使用场景做调整，不需要重新改动柜体的主体结构。
