100x160mm行程紧凑型气动气缸结构

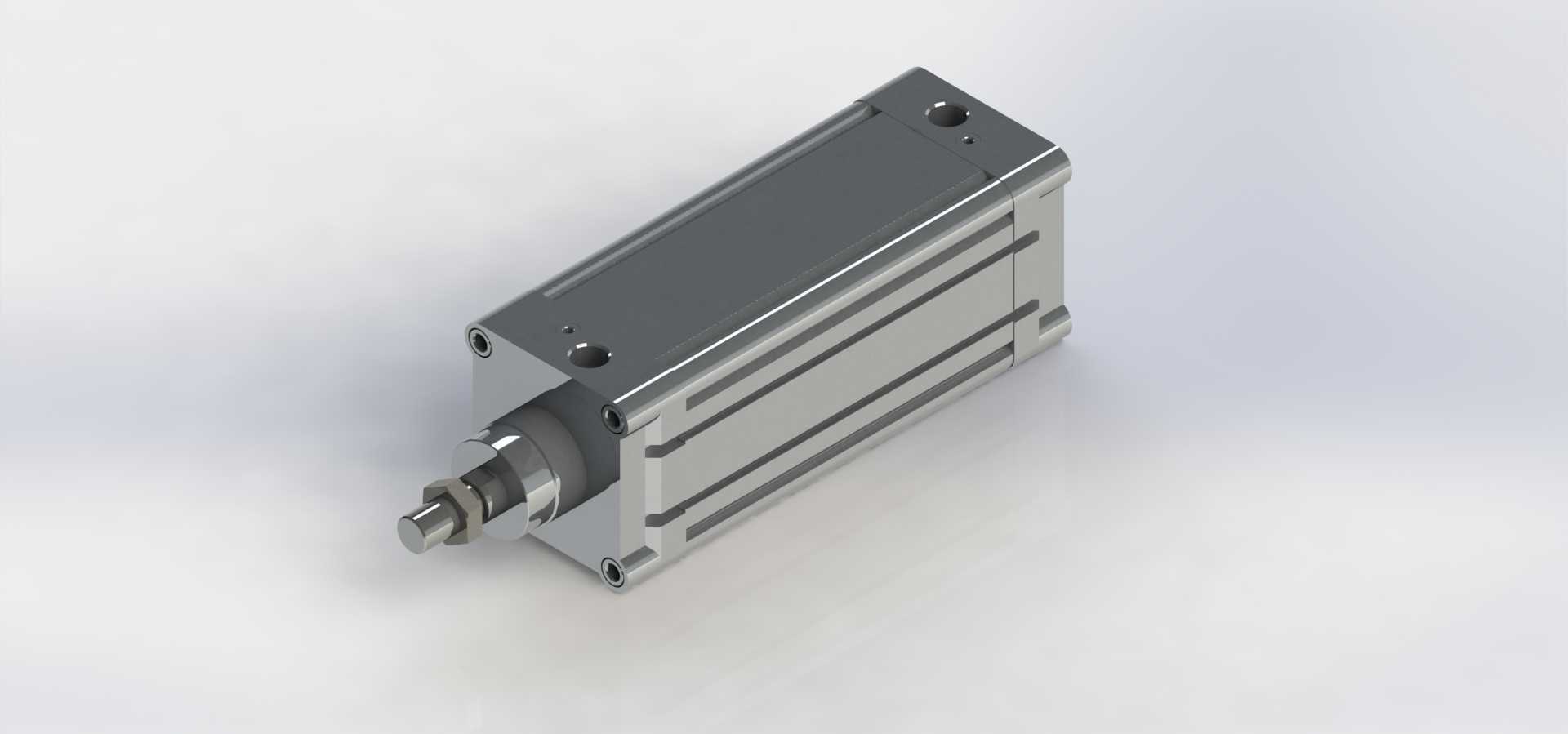

　　这款缸径100mm、行程160mm的紧凑型方形气缸，是气动系统里最常用的直线执行元件之一，在轻工装配、包装输送、工装夹具、自动化专机的工位上随处可见这类元件的身影，它的核心作用是把压缩空气的压力能转化为活塞杆的直线往复机械能，完成工件推压、夹紧、顶升、移位这类需要直线出力的动作。从结构设计来看，这款气缸采用了方形端盖加拉杆锁紧的经典紧凑型布局，和传统圆形气缸相比，方形缸体的四个侧面都预留了传感器安装槽位，可以直接卡装磁性开关来检测活塞的伸出、缩回位置，不需要额外制作安装支架，在设备排布紧凑的工位里能大幅节省安装空间，也能减少传感器被磕碰损坏的概率。缸筒部分采用硬质氧化铝合金材质，内壁做了精密珩磨处理，表面粗糙度控制在Ra0.2以下，

　　配合活塞上的耐磨导向环和双向密封圈，既能降低活塞往复运动的摩擦阻力，又能保证前后腔的密封性能，避免内泄导致的出力不足问题。活塞杆采用镀硬铬处理的45号钢材质，表面硬度达到HV600以上，能有效抵抗日常作业中的磕碰划伤，前端的防尘圈可以阻挡车间里的粉尘、切削液、细小碎屑进入缸筒内部，延长密封件的使用寿命。从安装边界来看，这款气缸的端盖上预留了四个通孔式安装位，既可以从前端穿螺栓直接固定在设备安装板上，也可以配合法兰板、脚架、耳轴这类附件实现不同形式的安装，适配不同设备的安装需求。在实际选型应用中，这类100缸径的气缸在0.5MPa的常规工作气压下，理论伸出出力可以达到近4000N，足够应对大多数工装夹紧、工件推送的工况需求，

　　160mm的行程也能覆盖多数自动化工位的直线动作距离要求。设计这类气缸三维模型的时候，需要重点关注几个配合尺寸的公差：首先是缸筒和端盖的配合公差，要保证密封圈的压缩量在合理范围，过松容易漏气，过紧会增大装配难度和运动阻力；其次是活塞杆和前端盖导向套的同轴度，要是同轴度偏差超过0.05mm，活塞杆运动的时候就会出现别劲的情况，轻则导致密封圈异常磨损漏气，重则会让活塞杆运动卡滞，影响设备正常运行；另外还要注意活塞上磁环的安装位置，要保证磁性开关在活塞走到行程两端的时候能稳定触发信号，不会出现信号误判的情况。在实际生产线应用里，这类气缸通常会搭配二位五通电磁阀、节流阀、气源处理件组成完整的气动回路，

　　通过调节节流阀的开度可以控制活塞杆伸出和缩回的运动速度，避免速度过快导致的工件撞击、设备震动问题。和液压缸相比，气动气缸的动作速度更快，响应时间更短，而且介质是取之不尽的压缩空气，不需要额外的回收管路，使用成本更低，也不会出现液压油泄漏污染车间环境的问题，非常适合电子装配、食品包装、纺织机械这类对环境清洁度有一定要求的行业。在做设备三维布局的时候，要预留出气缸的运动空间，不仅要考虑缸体本身的安装尺寸，还要算上活塞杆伸出160mm之后的总长度，避免气缸动作的时候和周边的工装、工件发生干涉，同时要在气缸的进出气口位置预留出气管接头和气管的弯折空间，方便后期的管路安装和维护。这款气缸的外形做了圆角过渡处理，没有尖锐的棱角，在设备上安装之后不会刮碰操作人员或者管线，细节设计符合工业设备的安全设计要求。端盖上的缓冲调节螺钉可以调整气缸行程末端的缓冲效果，让活塞在接近端盖的时候逐渐减速，避免活塞高速撞击端盖产生噪音和零件损坏，在高速往复运动的工况下，这个缓冲结构能大幅提升气缸的使用寿命。
