缸径80毫米标准紧凑型气动执行气缸

　　在自动化生产线的工件推送、夹具夹紧、工位升降这类常规气动回路里，这类缸径80毫米的紧凑型气缸是出镜率极高的执行元件，相比同缸径的标准拉杆气缸，它的轴向安装尺寸压缩了近三分之一，在设备内部安装空间局促的场景下优势格外明显，比如3C产品组装线的窄小工装位、包装设备的推料机构内部，不需要预留过长的气缸伸缩余量空间，就能实现足够的输出推力。从实际选型使用的角度看，80毫米缸径在0.5MPa的常规工作气压下，理论输出推力能达到2500牛左右，足够应对绝大多数中载工况的直线往复动作需求，不管是工装夹具的工件压紧、输送线的工件阻挡、还是小型机构的顶升移位，都能稳定输出动力，不会因为推力不足出现动作卡滞或者压装不到位的问题。

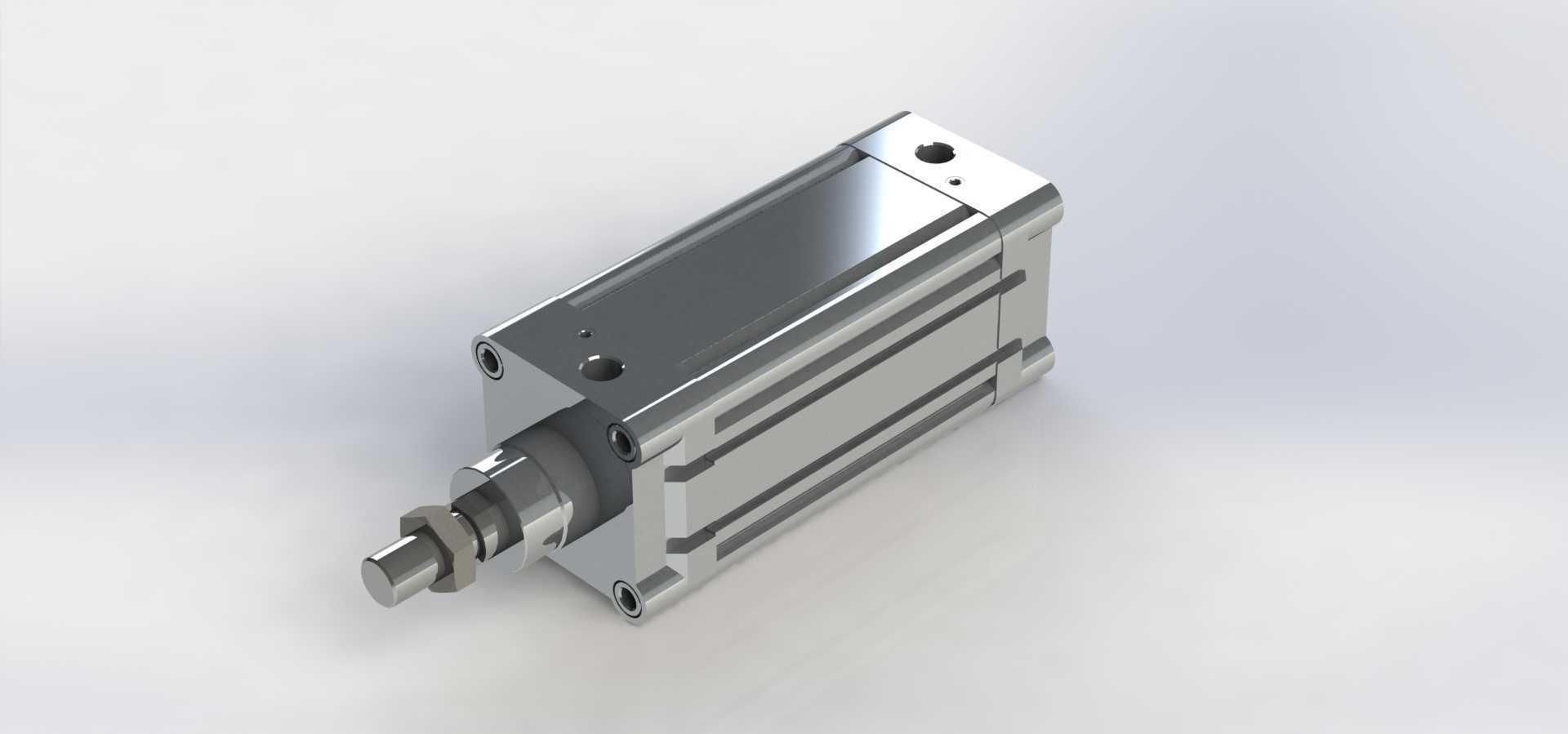

　　这款气缸的结构设计采用了方形端盖与方形缸筒一体化的型材结构，缸筒本身自带安装槽位，不需要额外加装安装附件就能直接通过缸体侧面固定在设备安装板上，相比传统圆形气缸需要搭配脚架、法兰的安装方式，既节省了安装附件的成本，也减少了安装累计误差，能更好保证气缸活塞杆的运动同轴度，降低活塞杆密封件的偏磨概率，延长气缸的实际使用寿命。从安装边界来看，这款气缸行程为100毫米，完全伸出时的总长度要结合缸体本身的固定端长度计算，安装时需要在活塞杆伸出方向预留至少110毫米的安全空间，避免活塞杆伸出到位后与周边结构发生硬碰撞；缸体本身的截面尺寸和80毫米缸径匹配，四个端角的安装孔位间距遵循通用紧凑型气缸的安装尺寸标准，

　　和市面上同规格的主流品牌气缸安装尺寸完全互换，设备维护更换时不需要重新加工安装板，直接替换就能正常使用。气缸的活塞杆端部采用了标准外螺纹搭配锁紧螺母的结构，方便连接各类浮动接头、推板、压头这类执行端附件，连接时只需要保证附件与活塞杆的同轴度，就能避免活塞杆承受径向力，实际装配时很多新手工程师容易忽略径向负载的问题，直接把推板刚性固定在活塞杆端部，一旦推板运动过程中出现偏载，很容易造成活塞杆弯曲、密封件提前磨损，所以在设计连接结构时，搭配浮动接头抵消径向误差是很有必要的。气缸的进出气口分布在缸体的侧端位置，采用标准内螺纹接口，适配常规的气动快插接头，气路排布时可以顺着缸体侧面的型材槽走管，让整个气动回路的排布更整洁，

　　不会因为气管外露干扰周边机构的运动。从设计思路上看，这款气缸没有多余的冗余结构，所有结构都服务于紧凑安装、稳定输出的核心需求，缸体的硬质氧化处理既提升了缸筒内壁的耐磨性能，也让缸体本身具备不错的抗腐蚀能力，在一般的工业车间环境下不需要额外做防护处理就能长期使用，端盖位置的缓冲设计可以调节气缸行程末端的缓冲速度，避免活塞高速运动撞击端盖产生噪音和结构冲击，在高速往复动作的工况下，合适的缓冲调节能大幅降低气缸的故障概率。在实际的设备布局中，这类紧凑型气缸经常被用在空间受限的工位，比如自动点胶机的针头升降机构、小型冲床的工件送料机构、分拣设备的拨料机构上，相比薄型气缸它的导向性能更好，能承受一定的侧向负载，相比标准气缸它的占用空间更小，刚好填补了两类气缸之间的选型空白，做三维建模的时候，这类标准件的模型要严格还原安装孔位、接口尺寸、伸缩行程的所有边界参数，不能只做外形示意，否则后续做设备装配干涉检查的时候很容易出现尺寸偏差，导致实际加工出来的零件装不上，或者气缸运动时和周边结构发生碰撞。很多刚入行的工程师在调用这类标准气缸模型的时候，经常会忽略气缸的缩回长度和伸出长度的差值，在做机构运动仿真的时候没有预留足够的安全距离，等到实际装配的时候才发现气缸完全缩回时还是和旁边的传感器或者线槽干涉，不得不重新修改安装板的设计，耽误项目进度，所以准确还原气缸的所有安装尺寸和运动边界，是这类标准件三维模型最核心的价值。
