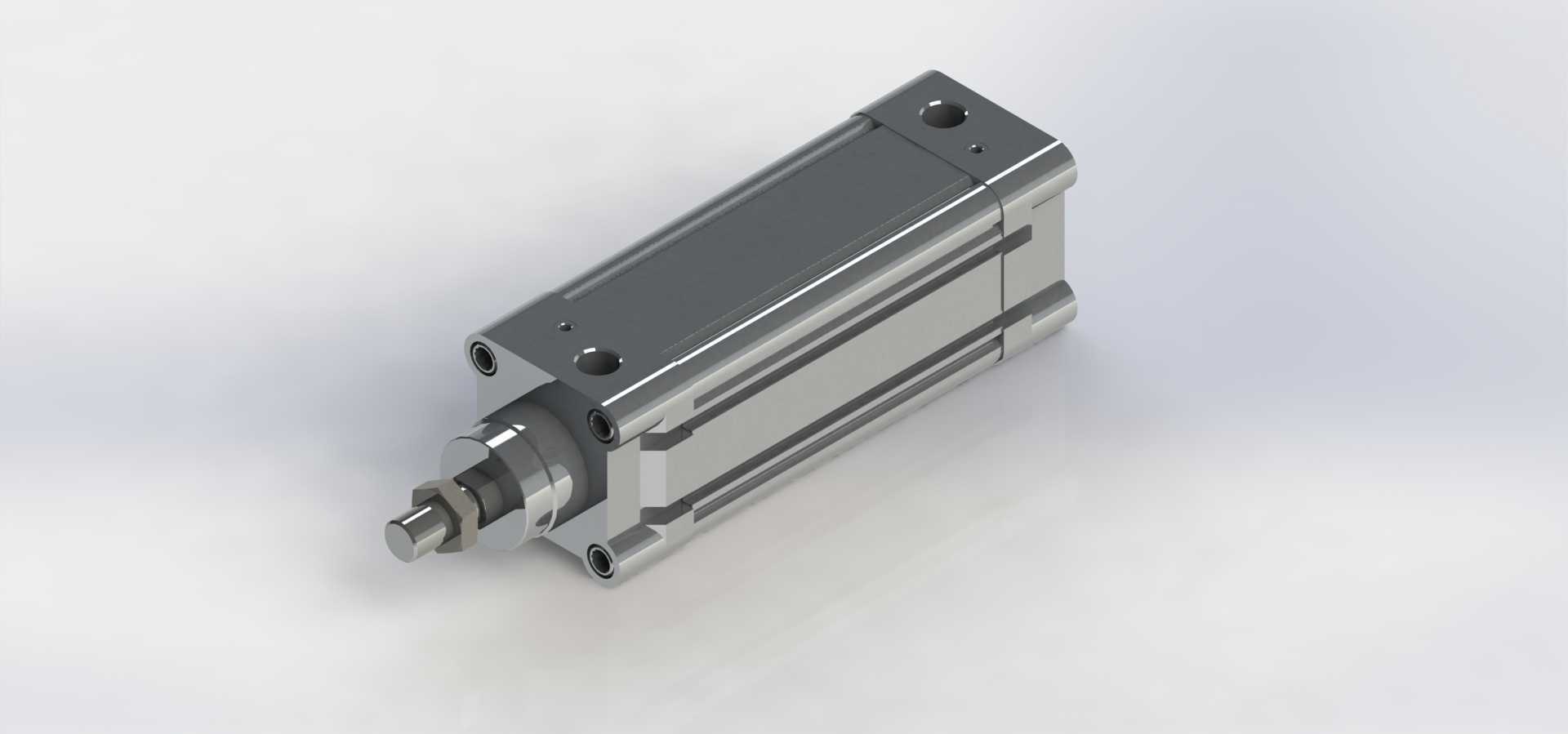

缸径63紧凑型气动执行气缸结构

　　在自动化产线的各类工位布局中，气动执行元件的空间占用往往是结构设计阶段需要反复校核的核心项，尤其是在3C装配、包装分拣、轻工夹具这类排布紧凑的设备场景里，标准长行程气缸的安装尺寸经常会和周边的送料轨道、检测传感器、工装压头产生空间干涉，这款缸径63的紧凑型气动气缸，正是针对这类窄安装空间的工况做的结构优化。从实际使用场景来看，这类气缸常被用在工件的短行程推料、夹具的夹紧保持、挡料机构的升降限位这类动作行程在100mm以内的工位，相比同缸径的标准拉杆气缸，它的轴向尺寸压缩了近三分之一，不需要额外预留拉杆的安装避让空间，能直接贴装在安装立板或者型材支架上，对于设备整体的占地缩减有很直观的帮助。

　　从功能特性上看，这款气缸采用了方形端盖一体化的结构设计，缸筒和前后端盖通过挤压铆接的方式固定，没有外露的拉杆结构，四个端角的安装通孔可以直接穿装螺栓完成固定，既可以从前端面锁付，也能从后端面完成安装，适配不同方向的装配需求。活塞杆采用了镀硬铬的表面处理，表面粗糙度控制在Ra0.8以下，配合前端盖内的聚氨酯防尘圈和组合密封圈，既能在多尘的车间环境下阻挡切削碎屑、包装粉尘进入缸体内部，也能保证往复运动的密封可靠性，不会因为频繁动作出现气压泄漏导致的推力不足问题。缸体两侧预留了磁性开关的安装槽，可以直接嵌装磁感应传感器，不需要额外加装安装支架，就能实时检测活塞的伸出和缩回位置，给设备的PLC控制系统提供到位信号，省去了外置机械限位开关的安装空间，也减少了接线的复杂度。

　　在设计思路上，这款气缸的建模过程优先考虑了安装边界的通用性，所有安装孔的孔位间距、活塞杆的外螺纹尺寸、进气口的螺纹规格都遵循了通用紧凑型气缸的行业互换尺寸，方便设备维护时直接替换同规格的不同品牌产品，不需要重新加工安装板。建模时对缸体的受力薄弱点做了结构强化，前端盖和活塞杆接触的导向部位做了加长的铜套导向设计，相比普通短导向的气缸，能承受更大的侧向负载，在推料过程中如果工件存在轻微的偏载，也不会出现活塞杆卡滞、密封件偏磨的问题，延长了元件的实际使用寿命。缸体的外形做了边角倒钝处理，没有尖锐的加工棱角，既避免了装配过程中划伤操作人员，也不会和周边的气管、线缆产生摩擦割损的隐患。

　　从安装边界的尺寸参数来看，这款气缸的缸体外形为规整的方形截面，四个安装孔的中心距和同规格标准气缸保持一致，进气口设置在缸体的侧面，预留了足够的气管接头拧装空间，不会因为接头突出和周边结构产生干涉。活塞杆伸出端的标准外螺纹可以直接连接浮动接头、推料头、压块等不同的执行附件，适配不同的工位动作需求。在做设备布局校核时，只需要预留出活塞全行程伸出后的轴向长度，以及侧面磁性开关、气管接头的安装空间即可，不需要额外预留其他操作空间，对于紧凑排布的多工位转盘设备、直线模组搭载的执行端来说，这种小体积的气缸能大幅降低整体结构的设计难度，也能减少设备整体的重量负载，降低模组驱动的功率需求。

　　在实际选型匹配时，这款缸径63的气缸在0.5MPa的常规工作气压下，理论输出推力可以达到1500N以上，足够应对大多数轻工装配、包装压合、工件夹紧的负载需求，不需要选用更大缸径的气缸造成成本和空间的浪费。建模过程中还原了所有的密封槽、安装倒角、工艺孔的细节，在做虚拟装配时可以直接导入设备整体装配体，做干涉检查和运动仿真，准确模拟气缸往复动作的全行程状态，提前排查出设计阶段的空间冲突问题，减少后续加工装配阶段的整改成本。
