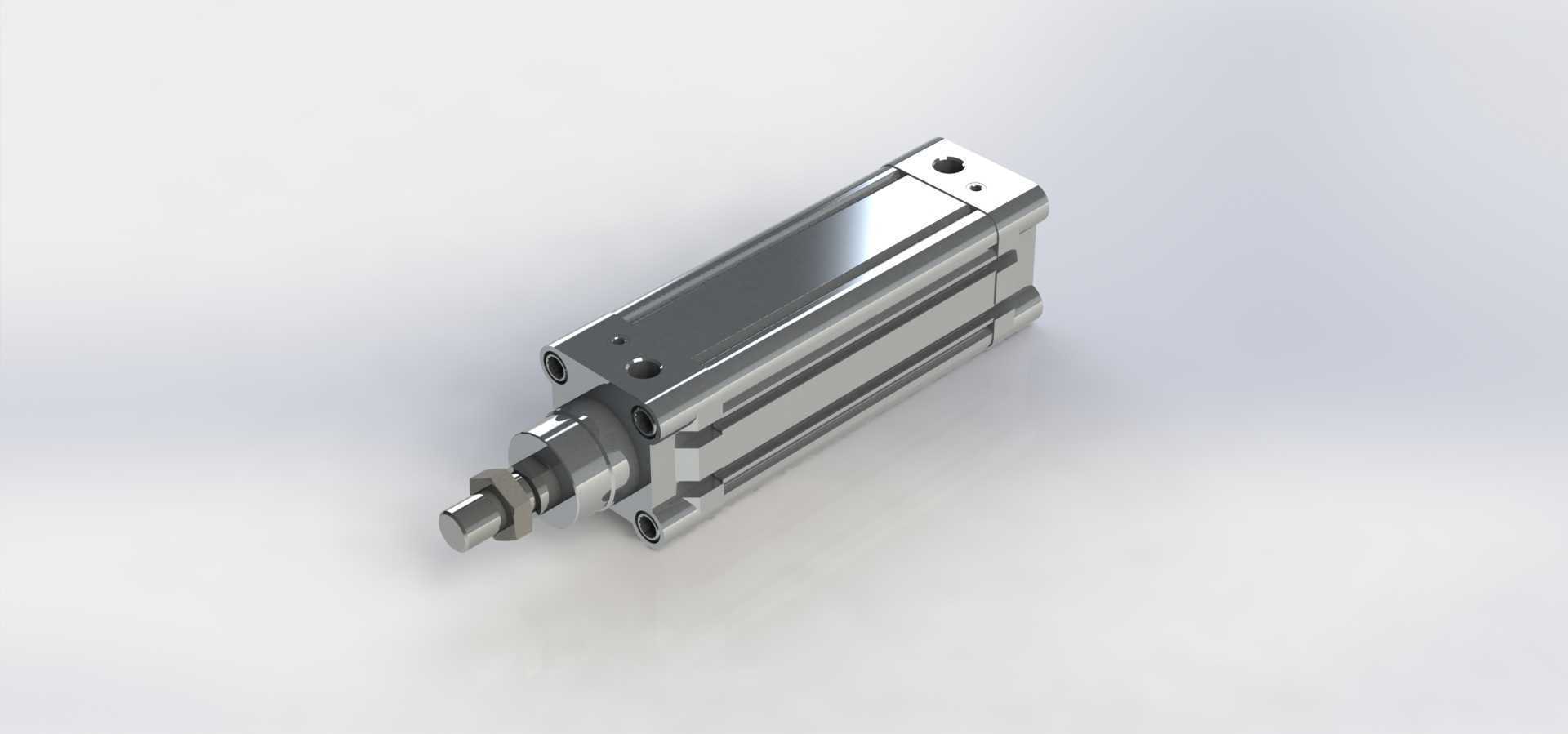

缸径50行程100标准气动气缸结构

　　在自动化生产线的气动回路搭建、非标工装夹具的动力输出设计、小型物料推送工位的执行端选型中，这类缸径50的标准气缸是出现频率极高的气动执行部件。不同于定制化的异形气缸，该款气缸遵循常规的方形端盖拉杆式结构设计，缸筒采用硬质氧化铝合金材质，既能够满足0.1-1.0MPa工作气压下的强度要求，又能通过表面氧化层降低活塞往复运动的摩擦损耗，延长密封件的使用寿命。从实际安装适配角度来看，该款气缸的前端盖预留了标准的内螺纹安装孔位，既可以配合法兰板实现前法兰安装，也能搭配脚架完成卧式侧装，还可以通过后端的铰轴耳座实现摆动式安装，能够适配不同工位的安装空间约束。活塞杆采用镀铬处理的45号钢材质，表面粗糙度控制在Ra0.8以下，

　　既可以降低杆端与前端盖防尘圈、密封圈的摩擦阻力，也能避免长期暴露在车间环境中出现锈蚀，影响密封性能。活塞部分采用双向密封结构，搭配耐磨导向环，能够在活塞往复运动过程中保持前后腔的气压密封，避免串气导致的输出力不足、动作卡顿问题。在实际工况应用中，这类气缸常被用于工件的夹紧定位、流水线托盘的阻挡放行、小型工装的顶升移位、分拣工位的物料推离等场景，50mm的缸径在0.6MPa的常规工作气压下，能够输出接近1200N的理论推力，足够应对绝大多数中小型工件的搬运、夹紧作业需求，100mm的行程也能覆盖多数常规工位的直线动作距离要求，不需要额外定制长行程或短行程版本，备件替换的通用性更强。从建模设计的细节来看，

　　该模型完整还原了气缸的所有外部安装特征，包括端盖上的拉杆沉孔、活塞杆端的外螺纹连接位、缸筒两侧的磁性开关安装槽、进出气口的内螺纹接口尺寸，在进行设备整体装配建模时，可以直接调用该模型进行安装干涉检查，不需要额外测绘实物尺寸，能够大幅缩短设计阶段的建模周期。需要注意的是，这类气缸的安装边界需要预留足够的维护空间，尤其是缸筒两侧的磁性开关安装位，需要预留出磁性开关的接线与滑动调整空间，避免安装后无法调整磁性开关的检测位置，影响气缸行程到位信号的检测。另外，前端盖的防尘圈位置在建模时也做了准确的结构还原，在进行气路设计时，可以对应匹配合适的杆端防护套，避免在多粉尘、多切削液的工位中，杂质进入缸筒内部加速密封件磨损。在气动回路的匹配上，

　　该气缸可以搭配两位五通电磁阀实现双作用往复控制，也可以根据工位的安全要求，搭配中封式电磁阀实现断电位置保持，进出气口的螺纹尺寸匹配常规的气动快插接头，不需要额外制作转接头，现场装配的便利性更高。不同于薄型气缸的短行程紧凑设计，这款拉杆式标准气缸的导向长度更长，活塞运动过程中的侧向承载能力更强，在存在一定径向负载的工位中，相比同缸径的薄型气缸有着更好的运行稳定性，不容易出现活塞杆卡顿、密封件偏磨的问题。在进行设备布局设计时，需要核算气缸伸出后的总长度，预留足够的动作空间，避免气缸伸出后与周边的工装、输送线体发生碰撞，该模型的尺寸完全按照实物比例建模，能够直接用于布局阶段的空间校验，减少后期现场安装时的尺寸干涉问题。
