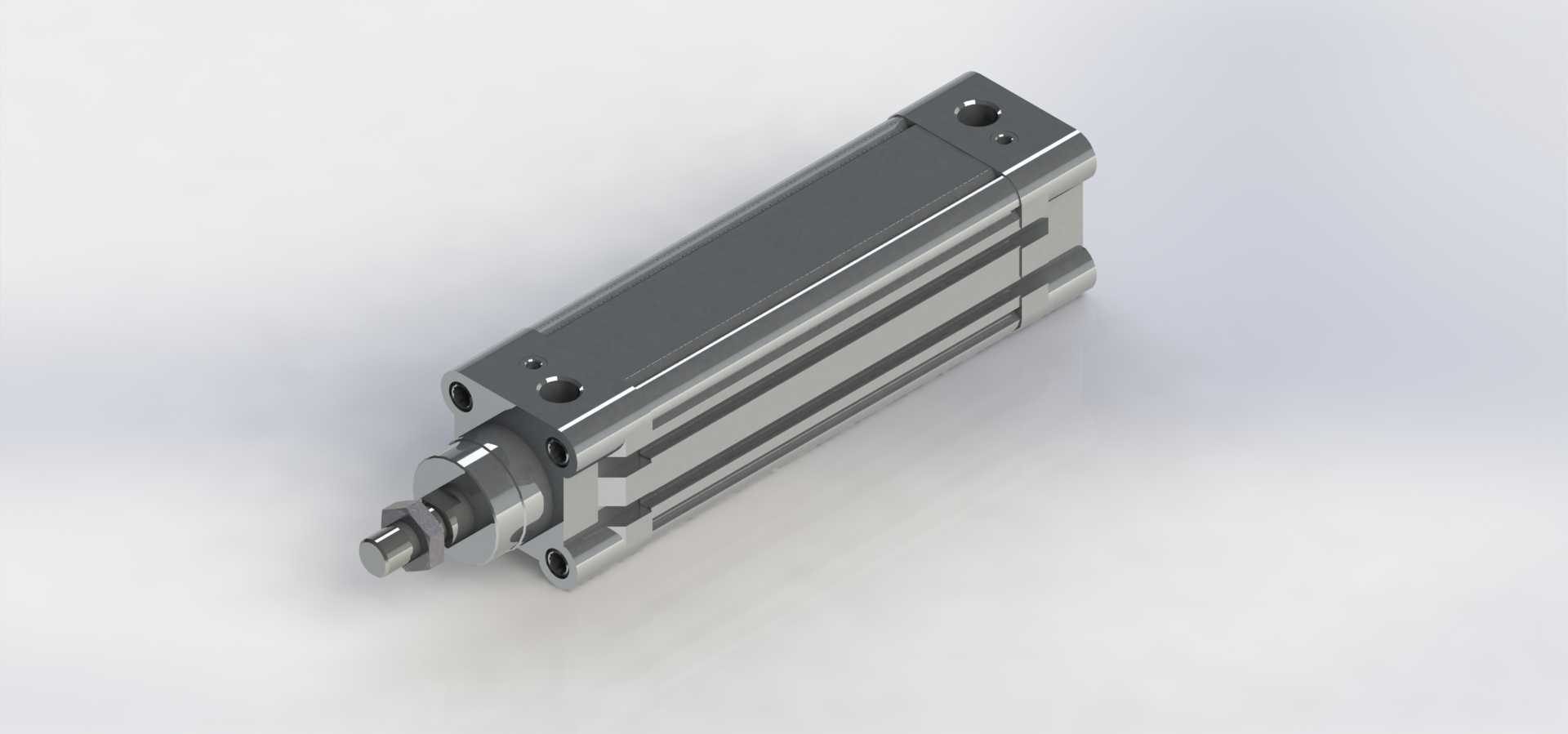

直径40行程100紧凑型气动执行缸结构

　　在自动化生产线的工位布局中，气动执行元件的空间占用往往是结构设计阶段需要反复校核的核心项，这款缸径40、行程100的紧凑型气缸，正是针对设备安装空间局促的工位开发的执行部件。从实际应用场景来看，这类气缸常出现在电子组装线的工件顶升工位、包装设备的推料工位、小型专机的夹具压紧工位，这些场景普遍没有足够的轴向安装空间来容纳标准拉杆式气缸，同时对执行元件的输出力有明确要求，40mm缸径在0.5MPa工作气压下可输出约620N的理论推力，足够覆盖绝大多数轻载压紧、短距离推料的工况需求。

　　从结构设计思路来看，这款气缸采用了端盖与缸筒一体化的紧凑布局，摒弃了传统标准气缸的四根外置拉杆结构，将拉杆内置到缸筒四角的安装孔位中，既缩减了整体的外形轮廓尺寸，也避免了外置拉杆在设备运行过程中与周边管线、工件发生干涉的风险。缸体侧面预留的多条传感器安装槽，可直接适配市面上主流的磁性开关，无需额外加装安装支架，传感器可在全行程范围内任意位置固定，方便调试人员根据工位实际动作需求调整到位信号的触发位置，这一设计在多工位联动的设备中能大幅减少现场调试的工作量。

　　安装边界方面，这款气缸的轴向总长度相比同规格标准拉杆气缸缩短近三分之一，前端法兰、后端螺孔、侧面脚架三种安装方式的接口尺寸完全符合通用紧凑型气缸的安装规范，可直接替换同规格的同类型产品，无需对设备安装板进行二次加工。活塞杆端采用了标准的外螺纹连接接口，可根据实际使用需求搭配浮动接头、Y型接头、I型接头等不同连接件，适配不同的负载连接形式，活塞杆表面做了硬质氧化处理，耐磨性能优异，可在多粉尘的车间环境下长期稳定运行，降低日常维护的频次。

　　从功能特性来看，气缸内部的活塞采用了双向密封圈结构，活塞密封圈的唇口设计经过优化，在保证密封性能的前提下尽可能降低了活塞运动的摩擦阻力，使得气缸在低速运行时不会出现明显的爬行现象，动作平稳性能够满足精密组装工位的动作要求。端盖处的缓冲结构采用了可调式气缓冲，缓冲调节螺钉位于气缸端盖的侧面，调试人员可根据负载的实际重量、运行速度调整缓冲节流的开度，吸收活塞到达行程终端时的冲击力，避免气缸长时间受刚性冲击导致内部零件损坏，同时也能降低设备运行时的碰撞噪音，改善车间的作业环境。

　　在实际选型匹配过程中，结构设计人员需要注意，这类紧凑型气缸的侧向承载能力相比标准拉杆气缸略低，若负载存在较大的径向力，需要额外搭配导向机构来承受径向载荷，避免活塞杆承受侧向力导致密封圈偏磨、气缸漏气的问题。气缸的进出气口采用了内螺纹接口，接口位置分布在缸体的侧面，可根据实际管线布局方向选择从侧面或者端面接气，适配不同的设备布线需求，在多气缸密集排布的工位上，这种灵活的接气方式能有效压缩管线占用的空间，让设备整体布局更加紧凑整洁。
