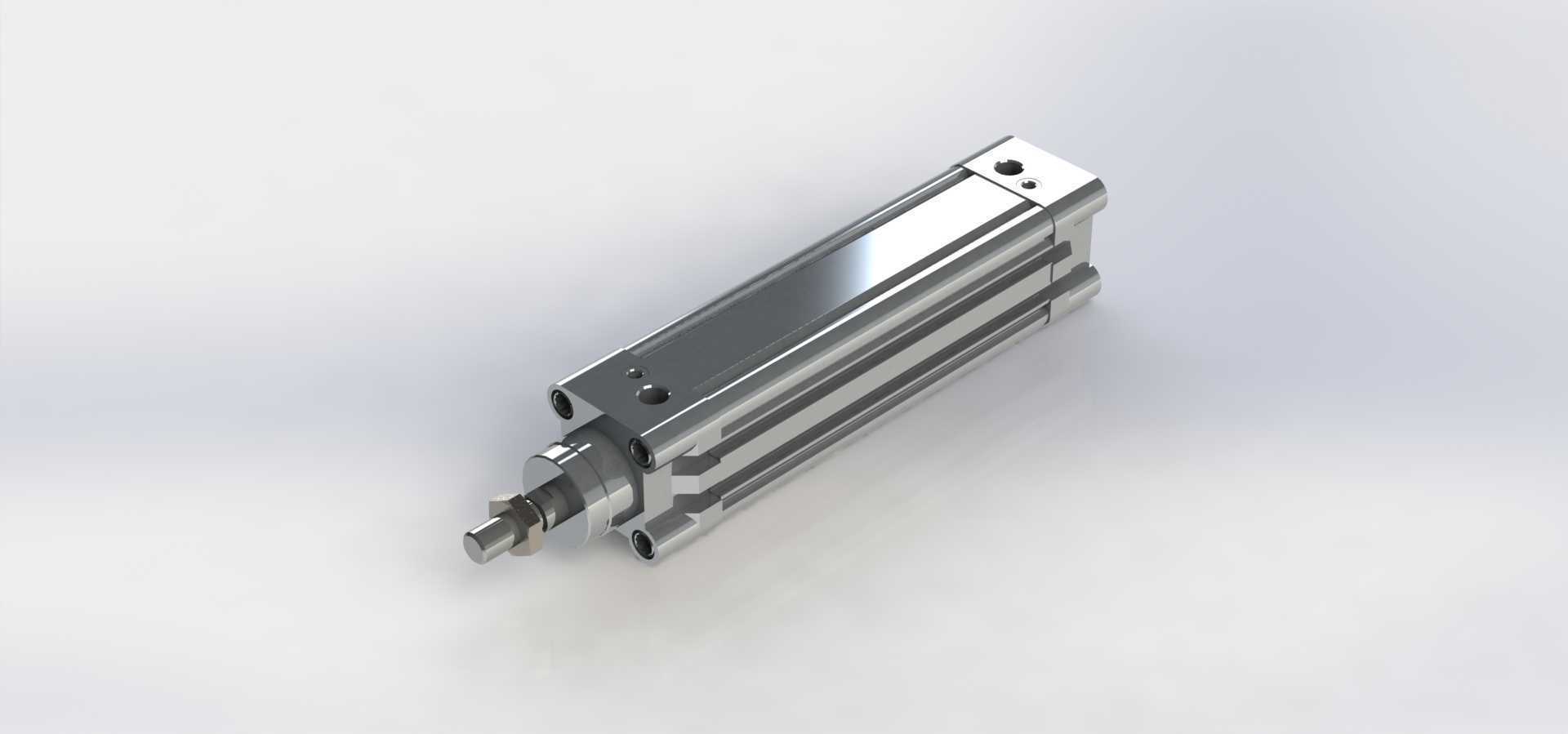

直径32标准型气动气缸三维结构

　　影响活塞运动顺畅度。活塞杆采用了45号钢表面镀硬铬处理，镀层厚度控制在0.02-0.03mm之间，表面硬度达到HV800以上，既可以保证外露活塞杆的耐磨、防锈性能，又能和前端盖内的防尘圈、斯特封、导向环形成可靠的密封配合，避免外界粉尘、切削液进入缸筒内部，同时防止缸内压缩空气泄漏。前端盖内部集成了复合式导向套，采用铜基含油粉末冶金材质，长度是活塞杆直径的1.5倍，能承受一定的侧向负载，避免活塞杆伸出时因为偏载导致的密封件偏磨、杆体弯曲问题，对于很多安装空间受限、无法额外加装导向机构的小型工位，这种自带长导向的结构能大幅降低设计难度。从安装边界来看，这款缸径32的气缸，缸体的截面尺寸是45mm×45mm，端盖上预留了标准的通孔安装位，这款直径32的气动执行元件，是气压传动系统里最常见的直线驱动部件，在轻工包装、电子装配、小型工装夹具、自动上下料工位里的应用占比极高，但凡需要短行程往复直线推压、顶升、夹紧动作的工位，几乎都能看到同规格气缸的身影。从结构设计来看，这款气缸采用了常见的方形端盖拉杆式结构，缸筒采用硬质阳极氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.2以下，能保证活塞在缸内往复运动时的密封件磨损量降到最低，同时降低运动阻尼，避免低速爬行问题。端盖和缸筒之间通过四根沿缸体周向均布的碳钢拉杆锁紧，拉杆的预紧力经过精准计算，既可以承受1.0MPa额定工作压力下的轴向推力，不会出现端盖渗漏的问题，又不会因为预紧力过大导致缸筒变形，

　　既可以通过四个安装孔直接锁在设备立板上，也可以搭配前端法兰、后端耳轴、中间铰轴等不同安装附件，适配不同的摆动、固定安装需求。气口采用标准的G1/8内螺纹接口，布置在缸体的两个端盖侧面，接管时可以根据设备的布线方向选择从侧面或者端面接管，不会和周边的结构件产生干涉。活塞部分采用了双向密封的整体式活塞结构，密封件是耐磨丁腈橡胶材质，两侧都设计了缓冲柱塞，配合端盖上的可调缓冲针阀，能在活塞运动到行程末端时形成气垫缓冲，避免活塞高速撞击端盖产生噪音和结构冲击，缓冲调节范围可以覆盖0.1-1.0MPa的工作压力区间，不管是高速轻载还是低速重载的工况，都能通过调整针阀开度获得合适的缓冲效果。在实际选型应用中，这款32缸径的气缸在0.

　　5MPa工作压力下，理论输出推力大概是400N左右，回程因为活塞杆占用了部分活塞面积，输出拉力大概是340N，足够应对绝大多数小型工件的夹紧、推料、顶升动作，比如电子厂流水线的PCB板挡停、包装线的纸箱推位、工装夹具的工件压紧，都能满足出力要求。建模的时候特意还原了所有的安装细节，包括端盖上的缓冲针阀调节槽、拉杆的锁紧螺母、活塞杆端部的标准外螺纹以及配套的锁紧螺母，这些细节在做整机装配干涉检查的时候非常重要，很多新手建模的时候会忽略活塞杆端部的螺母厚度，导致设计的连接接头和端盖在活塞杆缩回时产生碰撞，这个模型里把所有的装配预留空间都做了准确还原，导入装配体之后可以直接用来做管路布局、安装空间校核，不需要再额外核对实物尺寸。

　　另外缸体表面的感应开关安装槽也做了完整还原，标准的T型槽结构可以直接适配市面上绝大多数品牌的磁性感应开关，用来检测活塞的伸出、缩回位置，不需要额外做安装支架，这也是这类标准气缸在自动化设备里普及率极高的原因之一，所有的安装尺寸、接口尺寸都遵循通用行业标准，替换性极强，不需要为了单一品牌的特殊结构修改设备设计。在做设备布局的时候，这类气缸的维护空间预留也需要注意，模型里把端盖缓冲针阀的调节空间、气口的接管空间都做了预留，设计的时候只要留出15mm以上的扳手空间，后期调试的时候就不用拆周边的结构就能调整缓冲速度、更换气管。和同缸径的薄型气缸相比，这款拉杆式标准气缸的导向长度更长，允许的侧向负载更大，行程可以做到更长，适合行程在50-300mm之间的直线驱动工位，而薄型气缸更适合安装空间极度紧凑、行程较短的场景，两者的应用场景有明确的区分，选型的时候可以根据实际的安装空间、行程长度、负载情况灵活选择。
