微型单杆式气动执行缸结构设计

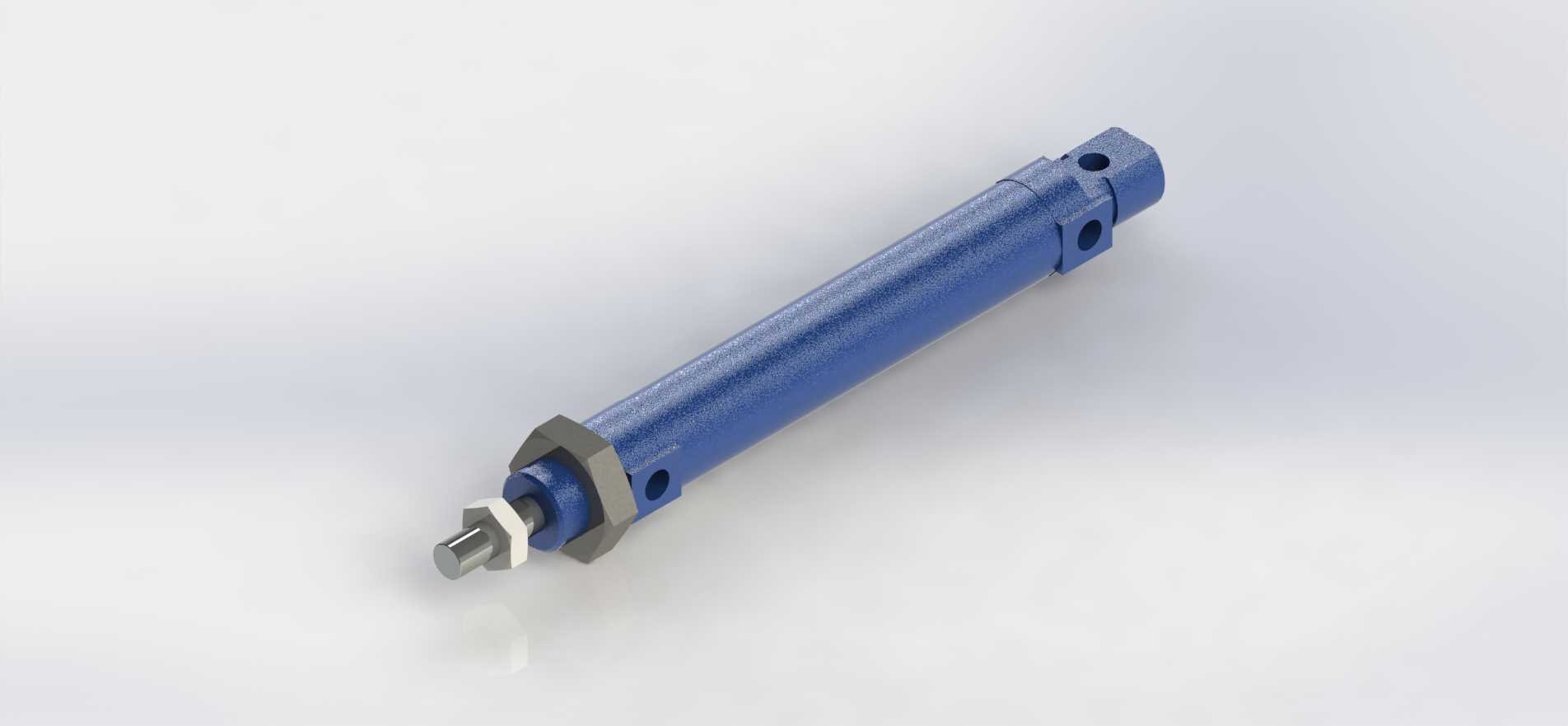

　　这款微型气动执行缸是面向紧凑安装空间开发的直线驱动元件，在轻工自动化生产线、小型检测治具、电子元器件装配工位、医疗耗材分装设备这类对安装空间有严格限制的场景中应用广泛，这类场景往往没有足够空间布置标准缸径的气缸，同时对驱动元件的动作响应速度、输出力稳定性有明确要求，常规尺寸的气动元件无法适配狭小的安装边界。从实际使用需求出发，这类微型缸的核心功能是提供稳定的小行程直线往复推力与拉力，在电子行业的引脚裁切、小件移栽、压合定位工位，它可以配合直线导轨完成毫米级精度的往复动作，输出力稳定在适配小负载作业的区间，不会因为输出力过大压损薄壁类工件，也不会因为推力不足导致压合不到位、移栽掉件的问题。在设计思路上，这款缸体采用一体化圆形缸筒结构，

　　缸筒外壁做了硬质氧化处理，既提升了表面耐磨性能，也能在车间多尘、有少量切削液飞溅的环境下避免缸体锈蚀，延长实际使用寿命。缸体两端的端盖采用径向销孔定位的安装方式，相比传统的拉杆式微型气缸，这种结构省去了四根贯穿拉杆的安装空间，整体径向尺寸进一步压缩，能够嵌入到宽度仅十几毫米的治具安装槽内。前端的活塞杆伸出端做了外螺纹设计，配套锁紧螺母，可以根据实际安装需求调整连接端的伸出长度，适配不同厚度的安装连接板，活塞杆表面做了镀硬铬处理，表面粗糙度控制在Ra0.8以下，配合前端的聚氨酯防尘圈，既能减少活塞杆往复运动的摩擦阻力，也能阻挡外界的粉尘、细小碎屑进入缸筒内部，避免密封件过早磨损导致漏气。从安装边界来看，缸体尾部采用单耳铰接的安装结构，

　　耳座上的销孔与缸体轴线同轴，安装时可以通过销轴将缸体尾部固定在设备支架上，允许缸体在小角度范围内摆动，适配需要浮动驱动的工位，比如小型翻盖机构的开合驱动、摆臂的辅助顶升工位。缸体中部预留的两个径向通孔是气路接口的安装位，采用内螺纹接口，直接匹配微型快插气管接头，不需要额外的转接板，气路走线可以沿着缸体径向布置，不会额外增加轴向的安装长度。在结构细节处理上，活塞与缸筒之间采用格莱圈密封，相比传统的O型圈密封，这种密封件的动摩擦阻力更小，低速运动时不会出现爬行现象，在0.1MPa的低供气压力下也能平稳动作，适配对低速稳定性要求高的检测工位。前端盖与缸筒之间采用静密封配合，端盖压装后做了密封胶点涂处理，

　　避免长期使用后出现端盖位置漏气的问题。在实际选型适配时，这类微型缸的行程覆盖短行程区间，能够满足大部分紧凑工位的直线驱动需求，缸体的整体重量控制在较低水平，安装在移动滑台上不会额外增加过多的运动负载，不会影响滑台的高速往复运动精度。和同规格的微型电动推杆相比，这类气动缸的动作响应速度更快，在频繁往复动作的工位上使用寿命更长，不需要额外的驱动控制器，只需要配套两位三通或者两位五通的微型电磁阀就能完成动作控制，整体布线布管的复杂度更低，维护成本也更低，在高速小件分选、标签贴装辅助压合这类每分钟动作数十次的工位上，稳定性优势十分明显。在三维建模过程中，这类缸体的建模需要重点关注密封槽的尺寸公差、安装销孔的位置度、活塞杆与缸筒的同轴度，这些参数直接影响后续加工出来的实物的密封性能与运动顺畅度，如果同轴度偏差超过0.02mm，就会出现活塞杆运动卡滞、密封件偏磨漏气的问题。同时建模时需要预留密封件的压缩量空间，不能按照密封件的公称尺寸直接开槽，要根据所选密封件的压缩比要求调整槽宽与槽深，避免装配后密封件压缩量过大导致运动阻力激增，或者压缩量不足导致密封失效。对于安装接口的尺寸，需要严格匹配行业通用的微型气缸安装尺寸标准，保证用户在替换同规格其他品牌气缸时不需要修改安装板的孔位，提升零件的互换性，减少设备改造的工作量。
