轨道交通用小缸径微型气缸结构设计

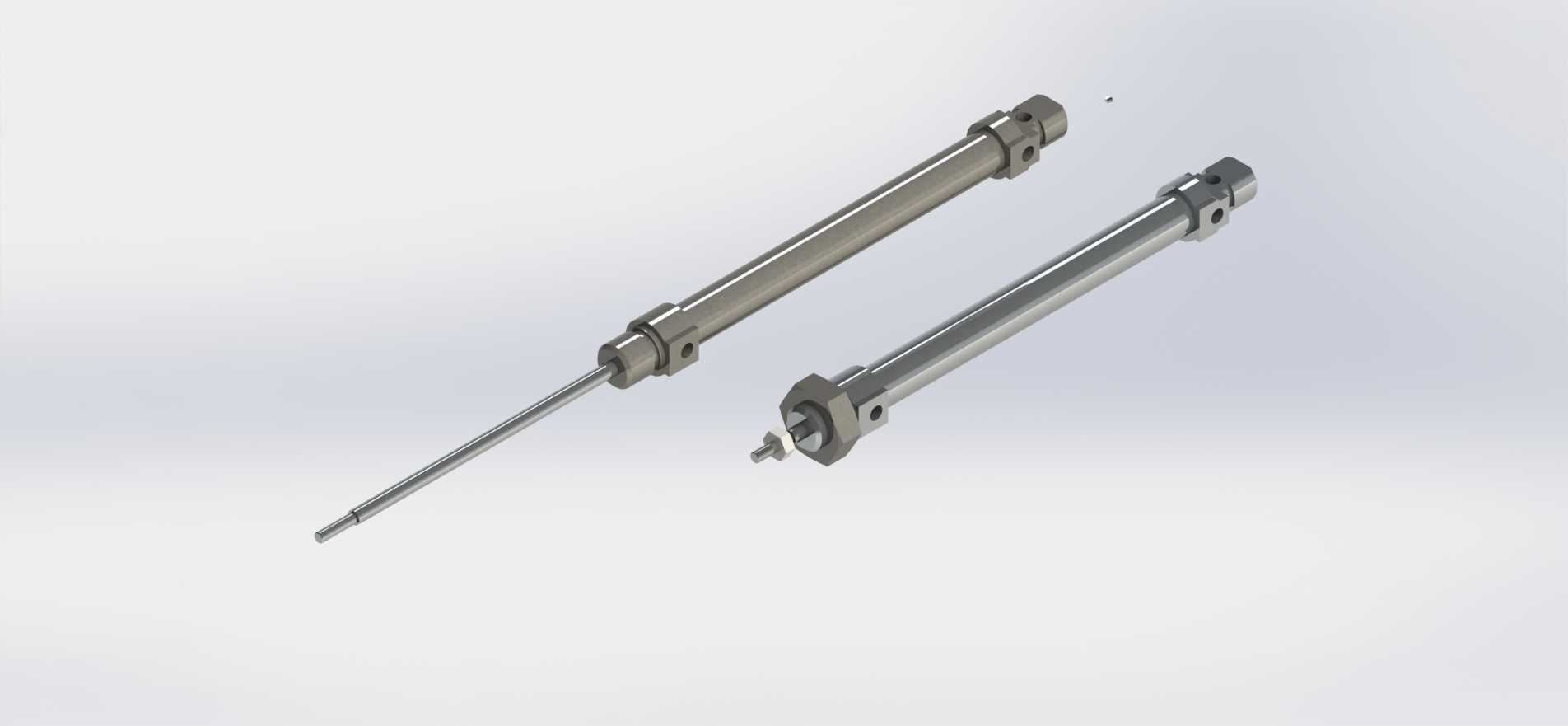

　　在轨道交通车辆的门控系统、内部辅助机构动作单元里，小规格气动执行件的应用占比一直不低，这类元件不需要大输出力，却对安装空间、动作响应速度、运行稳定性有极高要求，毕竟车辆运行过程中存在持续振动、温湿度波动大、维护窗口有限的实际工况，常规工业场景的微型气缸直接上车使用，往往会出现安装干涉、活塞杆偏磨、长期运行密封失效的问题。这次的两款微型气缸，就是针对轨道交通车载狭小安装空间做的适配设计，缸径覆盖8mm与10mm两个规格，行程匹配车载微动机构的100mm、80mm动作需求，从结构根源上适配车载场景的使用要求。

　　从实际用途来看，这类小缸径气缸主要负责车辆内部微动机构的直线驱动，比如客室门的锁闭辅助顶紧、车内小件储物舱门的启闭驱动、设备舱内小型检测元件的位移动作，不需要承担大负载推拉，核心要求是动作可靠、安装占位小、长期运行无卡滞。设计阶段首先考虑的是安装边界的控制，两款气缸都采用了杆端外螺纹+缸体尾部轴向安装孔的固定方式，没有额外突出的安装耳座，整体外形为光滑圆柱结构，最大外径控制在12mm以内，安装时只需要在安装板上开对应过孔，从尾部穿入紧固件即可完成固定，不需要预留侧面扳手操作空间，能嵌入直径15mm的安装槽内，完美适配车载设备内部的狭小布线、布管间隙。

　　结构设计上，针对车载振动工况做了多处针对性优化。首先是活塞杆的导向结构，常规微型气缸的导向套长度通常只有缸径的1.2倍，这两款气缸把前端导向套长度加长到缸径的2倍，导向套采用含铜聚四氟乙烯材质，既保证低摩擦阻力，又能在车辆持续振动的情况下，抵消活塞杆受到的径向偏载，避免活塞杆出现偏磨导致的漏气问题。缸筒采用高精度冷拔不锈钢管，内壁粗糙度控制在Ra0.4以下，和活塞上的格莱圈配合，能在-20℃到60℃的环境温度区间内保持稳定密封，不会因为低温导致密封件硬化、高温导致密封件老化过快，适配不同地域运行的轨道交通车辆环境要求。

　　进出气接口采用了轴向侧置的内螺纹接口，接口位置设在缸体前端靠近导向套的位置和后端盖处，两个接口的轴线和缸体轴线平行，没有径向突出的接头结构，接气管后整体最大径向尺寸不超过缸体外径3mm，不会和周边的线束、其他元件产生干涉。活塞部分采用了双向密封结构，活塞和活塞杆之间采用过盈配合加厌氧胶固定，没有采用常规的卡簧固定方式，避免车辆长期运行过程中卡簧受振动脱落导致活塞和活塞杆分离，这也是车载气动元件和普通工业元件的核心设计差异——所有连接结构都要考虑防松、防脱，不能依赖弹性挡圈这类容易受振动失效的固定方式。

　　从安装尺寸的细节来看，8mm缸径、80mm行程的款型，完全收回时的总长度为182mm，完全伸出时总长度为262mm，活塞杆直径为4mm，杆端螺纹为M4x0.7，能提供的理论输出推力在0.5MPa供气压力下为12.5N，足够驱动车载小型微动机构；10mm缸径、100mm行程的款型，完全收回时总长度为215mm，完全伸出时总长度为315mm，活塞杆直径为5mm，杆端螺纹为M5x0.8，0.5MPa供气压力下理论输出推力为19.6N，能满足稍大一点的辅助机构顶紧需求。两款气缸的两端都设置了弹性缓冲垫，在活塞运行到行程端点时，不需要外接缓冲阀就能靠缓冲垫吸收冲击，避免动作到位时产生金属撞击异响，这一点对客室内部的使用场景尤其重要，能降低车辆运行过程中的附属噪音，提升乘坐体验。

　　设计过程中还考虑了维护便利性，整个气缸的端盖和缸筒采用螺纹连接，不需要专用工具就能拆卸，更换密封件的时候只需要拧开端盖，抽出活塞组件就能完成更换，不需要把整个气缸从安装位拆下来，适配车辆段有限的维护条件，缩短维护工时。另外，缸体表面做了钝化处理，没有采用喷漆或者电镀工艺，不会在长期使用过程中出现漆层脱落、镀层锈蚀掉屑的问题，避免碎屑掉落到车载设备内部引发电路故障，所有外露金属件都采用304不锈钢材质，能适应车辆清洗时的清洁剂腐蚀、高湿度环境下的防锈要求。

　　很多工程师在选型车载小型气动元件的时候，容易直接套用普通工业流水线的微型气缸参数，忽略了振动、温度、安装空间、噪音、防掉屑这些特殊要求，往往在装车运行半年到一年后就会出现各种故障，这两款气缸的设计就是把这些车载场景的隐性要求转化为具体的结构参数，从导向长度、固定方式、密封结构、材质选择、接口布置各个维度做适配，不需要用户再做二次修改就能直接安装使用，不管是新造车的配套设计，还是旧车的元件替换，都能直接匹配安装尺寸，不需要改动原有安装位的结构。
