微型单杆式液压油缸结构设计

　　日常做小型液压站配套选型的时候，经常会碰到安装空间局促、负载要求不高但需要稳定直线推力的工况，这类20缸径80行程的微型油缸，刚好适配这类场景。先从实际应用场景说，这类小规格油缸常见于小型工装夹具的夹紧动作、自动化产线的短行程推料、地铁配套小型设备的位置微调、轻工设备的压合工位，不像重型油缸用在工程机械大负载场景，微型油缸的核心诉求是安装灵活、动作响应快、无外泄漏，在紧凑空间里完成直线往复的推拉动作。

　　从结构设计思路来看，这款油缸采用单杆双作用的结构形式，缸筒选用无缝钢管精加工内孔，保证内壁粗糙度满足密封件的摩擦要求，减少运行过程中的内泄。两端的端盖采用螺纹加锁紧螺母的连接方式，相比法兰连接能进一步缩小径向安装尺寸，适配狭小的安装空间。活塞杆表面做了镀硬铬处理，硬度和光洁度都能满足长期往复运动的耐磨要求，避免活塞杆拉伤导致密封失效。进出油口布置在缸筒的侧部，采用标准内螺纹接口，方便现场布管的时候根据安装方向调整接头朝向，减少管路弯折的应力。

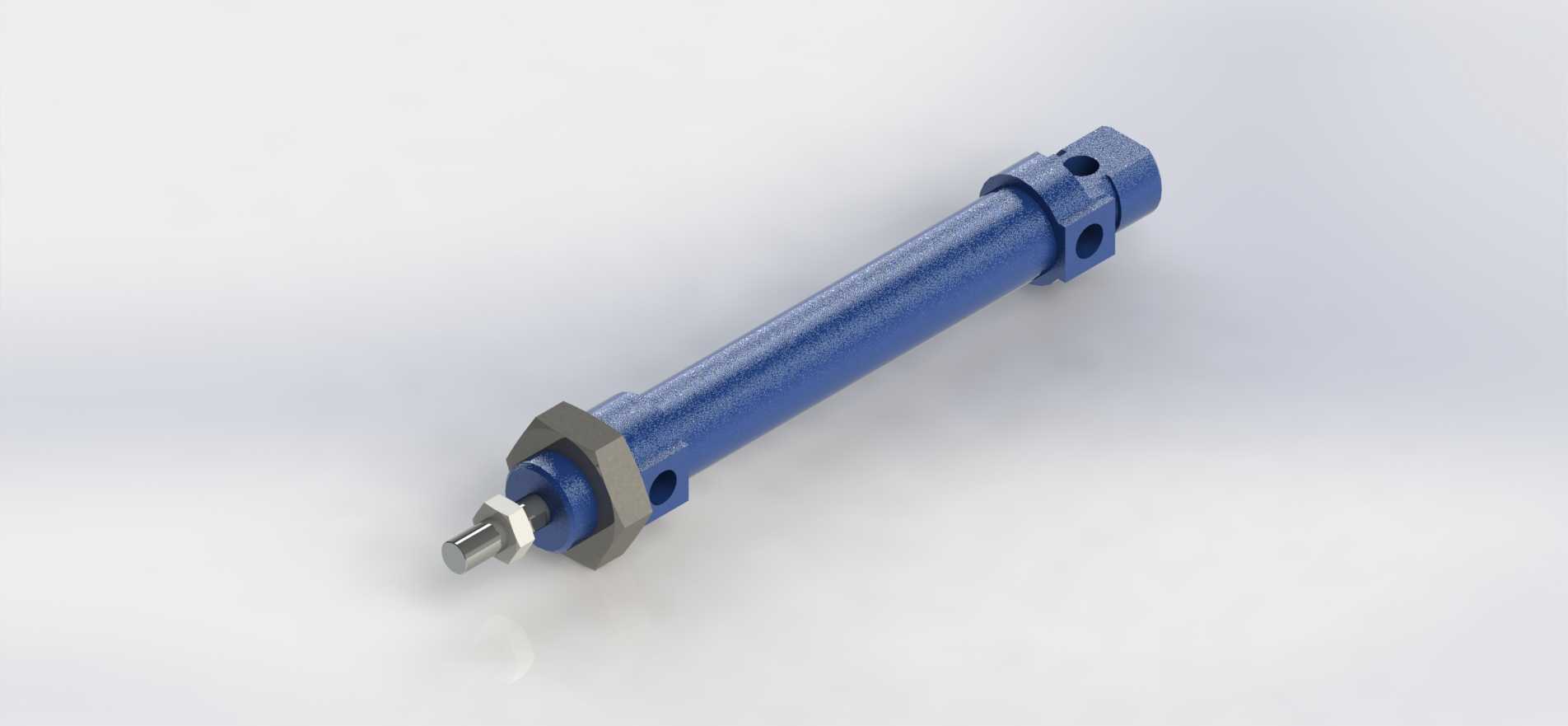

　　再说到功能特性，双作用的结构可以通过压力油的换向实现活塞杆的伸出和缩回，不需要额外的回程弹簧，动作的推力和拉力都可以通过系统压力调整，相比单作用弹簧回程的油缸，动作一致性更好，长期运行不会出现弹簧疲劳导致的回程力不足问题。缸体外部的蓝色涂装是工业液压元件常用的防护涂层，能起到防锈防腐蚀的作用，适配车间多油污、多粉尘的使用环境。活塞杆伸出端的螺纹接口可以根据实际安装需求连接不同的接头，比如外螺纹连接头、鱼眼接头、法兰连接头，适配不同的负载连接形式。

　　关于外形尺寸和安装边界，这款油缸的缸径为20mm，额定行程80mm，整体径向最大尺寸集中在两端端盖的锁紧螺母位置，安装的时候需要预留足够的扳手空间来完成端盖的锁紧和维护。轴向总长度在活塞杆完全缩回的状态下，要考虑两端油口的接头安装空间，避免和周边的结构件产生干涉。安装方式可以根据现场需求选择脚架安装、法兰安装或者铰轴安装，因为缸体本身是圆柱形结构，配套对应的安装座就能实现不同形式的固定，不需要对缸体本身做额外的加工。

　　实际做三维建模的时候，要注意密封槽的尺寸公差，活塞上的格莱圈、活塞杆处的斯特封还有端盖处的O型圈，槽的宽度和深度都要符合密封件的样本要求，不然很容易出现安装后密封件挤切或者密封压力不足导致泄漏的问题。另外进出油口的通径要和缸径匹配，20缸径的油缸用小通径的油口就能满足流量要求，不会因为通径过大导致缸筒壁厚不足影响额定工作压力。还有活塞杆的导向套长度要足够，保证活塞杆伸出到最大行程的时候，导向支撑长度能承受侧向力，避免活塞杆出现别劲的情况，延长密封件和活塞杆的使用寿命。

　　在设备选型匹配的时候，要先核算实际需要的推拉力，20缸径的油缸在系统压力5MPa的时候，无杆腔推力大概在1500N左右，有杆腔拉力会根据活塞杆直径相应减小，选型的时候要留够安全系数，避免长期在满负载状态下运行导致密封件过早老化。另外管路连接的时候要注意进出油口的方向，和换向阀的油口对应，避免接反导致动作方向和控制逻辑不符。日常维护的时候，只需要定期检查活塞杆表面有没有拉伤、密封处有没有渗漏，定期更换液压油滤芯保证油液清洁度，就能大幅延长油缸的使用寿命，这类微型油缸结构简单，零件数量少，维护成本也比大规格油缸低很多，在小型液压系统里的应用非常广泛。
