韦林曼努埃尔D80液压油缸结构设计

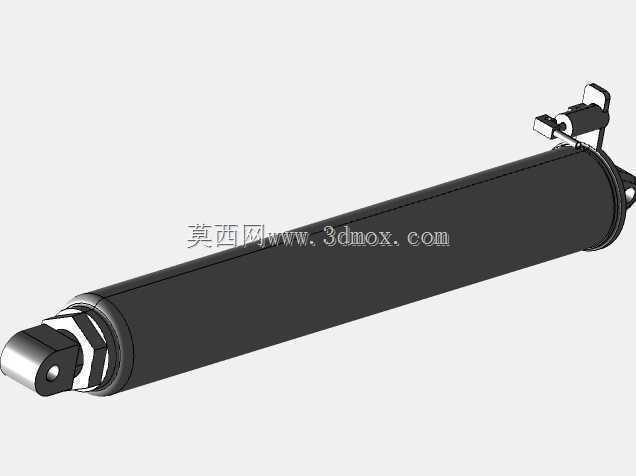

　　在重型工业设备的液压驱动回路里，这类长行程单杆活塞缸是承担直线负载输出的核心执行部件，常见于工程机械臂架俯仰控制、专用设备重载工位推压、大型工装夹具的夹紧锁止、物流设备的货台举升等场景，区别于短行程低压油缸，D80规格的缸体在设计之初就瞄准了中高压工况下的持续稳定输出需求。从结构布局来看，这款油缸采用了单耳环式杆端安装结构，缸尾配套铰接式安装位，这种两端铰接的安装形式可以抵消设备运行过程中产生的小幅径向偏载，避免活塞杆承受额外的弯曲应力，在工程机械的动臂驱动场景里，臂架变幅过程中会随角度变化产生一定的位置偏移，铰接结构能让油缸始终沿轴向受力，大幅降低密封件的偏磨概率。缸体本身采用无缝钢管精加工而成，内孔经过珩磨处理，

　　表面粗糙度控制在合理区间，既可以减少活塞往复运动的摩擦阻力，也能给活塞密封件提供均匀的贴合面，避免内泄量超标影响负载保持能力。活塞杆表面做了硬化处理加镀覆层，硬度满足长期往复摩擦的需求，同时具备一定的抗腐蚀能力，在户外多尘、潮湿的作业环境下也能避免表面锈蚀刮损导向套密封。缸头位置集成了缓冲结构，在活塞行程接近末端时，会通过节流槽逐步封闭回油通道，让活塞减速平稳到位，避免硬碰撞产生的冲击损坏缸体结构和连接部件，在频繁往复动作的工位上，缓冲结构能有效降低设备运行的振动和噪音，延长整套液压回路元件的使用寿命。油口位置设置在缸筒靠近两端的位置，采用标准公制螺纹连接，方便现场布管时对接液压管路，油口内部内置了通油缓冲结构，

　　避免高压油直接冲击活塞端面造成局部气蚀。从安装边界来看，这款油缸的缸体外径、活塞杆直径、全伸全缩长度都经过匹配计算，在选型替换时，只需要核对两端铰接孔的尺寸、行程长度、额定工作压力三个核心参数，就能直接适配原有安装位，不需要额外改动设备的连接支架。在实际使用过程中，这类油缸的负载能力和系统供油压力直接相关，80mm缸径的规格在16MPa系统压力下可以输出稳定的轴向推力，足够覆盖多数中重载工位的驱动需求，相比齿轮齿条、丝杠等直线驱动结构，液压油缸的结构更紧凑，同等输出力下的安装体积更小，适合在设备内部安装空间受限的场景使用。设计建模过程中，需要重点关注密封沟槽的尺寸公差，活塞上的格莱圈、导向环，活塞杆处的斯特封、

　　防尘圈的沟槽尺寸都要严格对应密封件的标准规格，过紧会增大摩擦阻力导致动作卡顿，过松则会出现内泄、外漏的问题。导向套的长度也要和活塞杆直径匹配，足够的导向长度可以避免活塞杆伸出较长时出现点头现象，保证负载作用方向始终和缸筒轴线重合。另外缸筒和端盖的连接采用螺纹加锁紧结构，保证在高压冲击下不会出现端盖脱出的风险，所有连接位置的密封都采用端面静密封，杜绝静密封点的渗漏问题。这款油缸还在缸体上集成了外置的传感器安装位，可以根据使用需求加装行程传感器，实时反馈活塞杆的伸出位置，满足自动化设备对动作位置精度的控制需求，不需要额外制作传感器安装支架，降低了现场改造的工作量。在日常维护层面，这种标准化结构的油缸拆解十分方便，更换密封件时只需要拆开端盖就能抽出活塞组件，不需要专用的大型工装，适合工矿现场的快速维修作业，减少设备停机等待时间。
