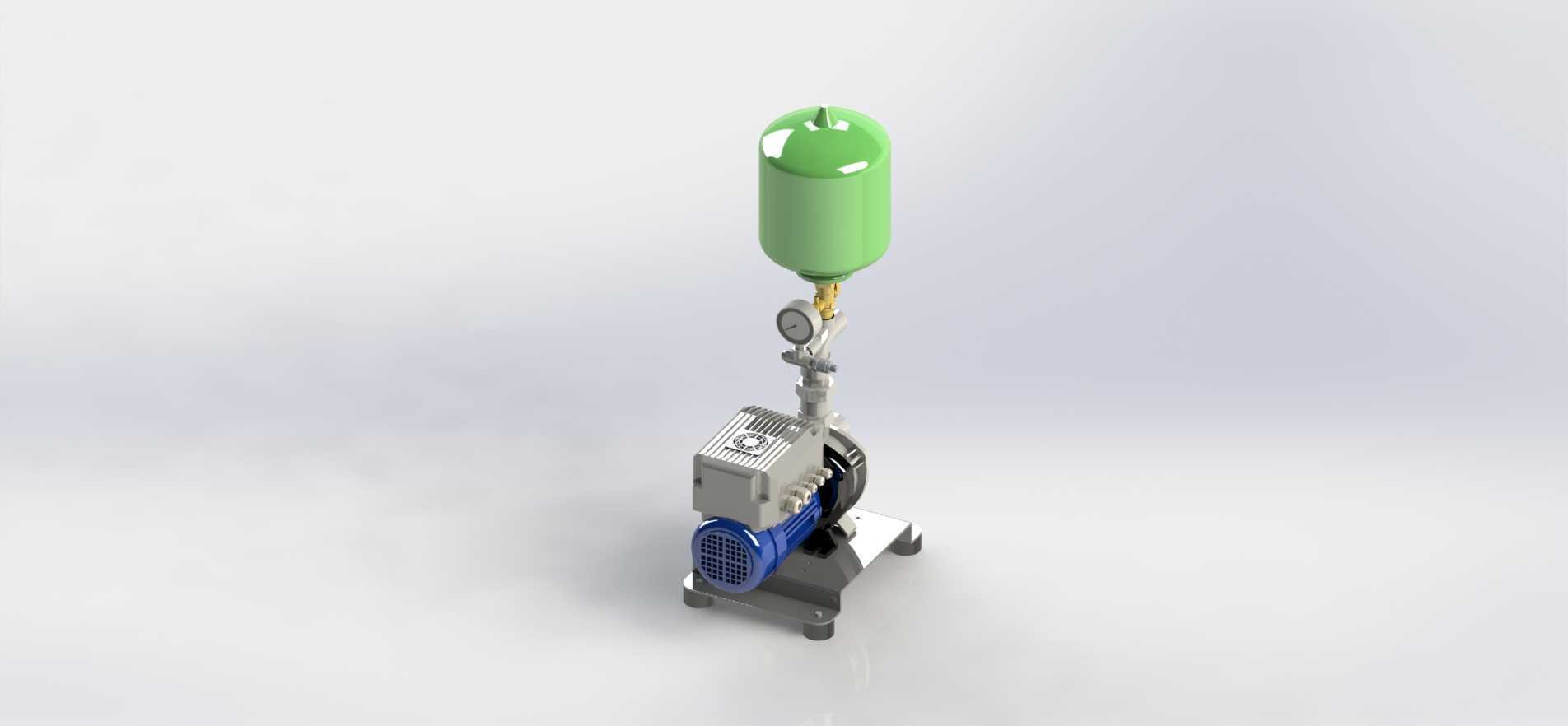

这套液压动力单元常见于小型机床工装夹紧、实验室液压试验台、小型自动化设备的辅助动力供给场景,也可作为移动式液压机具的动力源,适配需要短时间大流量补油、稳定系统压力的工况。从结构布局来看,动力段采用卧式电机与柱塞泵直连的安装形式,泵组通过铸造底座固定,底座预留四个地脚安装孔,安装时需保证底座平面平面度不超过0.1mm/m,避免泵轴与电机轴不同心导致的密封件过早磨损、运行异响问题。蓄能器采用立式安装在泵组出口侧的管路上,通过硬管连接泵出口与蓄能器入口,中间串联压力表与截止阀,压力表量程选择为系统最高工作压力的1.5倍,表盘朝向便于操作人员观察的方向,截止阀用于蓄能器检修时的压力卸荷与油路切断。
设计过程中优先考虑了管路的应力消除,蓄能器与泵出口的连接管路采用煨弯成型的无缝钢管,避免过多直角接头造成的压力损失,管路固定点设置在靠近蓄能器下侧与泵出口的位置,防止设备运行过程中管路振动引发的接头渗漏。整体安装边界方面,设备总高度从底座安装面到蓄能器顶端约为720mm,底座横向安装孔距为210mm,纵向孔距为160mm,预留的检修空间需保证设备左右两侧至少留出150mm的操作空间,正面留出200mm的空间用于压力表读数与阀门操作。
功能上,这套单元可以在电机间歇工作时通过蓄能器储存的压力油维持系统压力,减少电机频繁启动带来的损耗,同时吸收泵出口的压力脉动,降低系统管路的振动与噪声。泵出口设置的单向阀可以防止系统压力油倒灌,保护液压泵内部结构,蓄能器的预充压力设置为系统工作压力的60%-70%,保证补油效率与压力稳定性。在实际选型应用中,需要根据执行机构的耗油量、工作循环周期匹配蓄能器的容积,这套配置适配单次耗油量不超过2L、工作间隔不低于30s的间歇工况,若用于连续大流量工况则需要更换更大排量的泵组与更大容积的油箱。

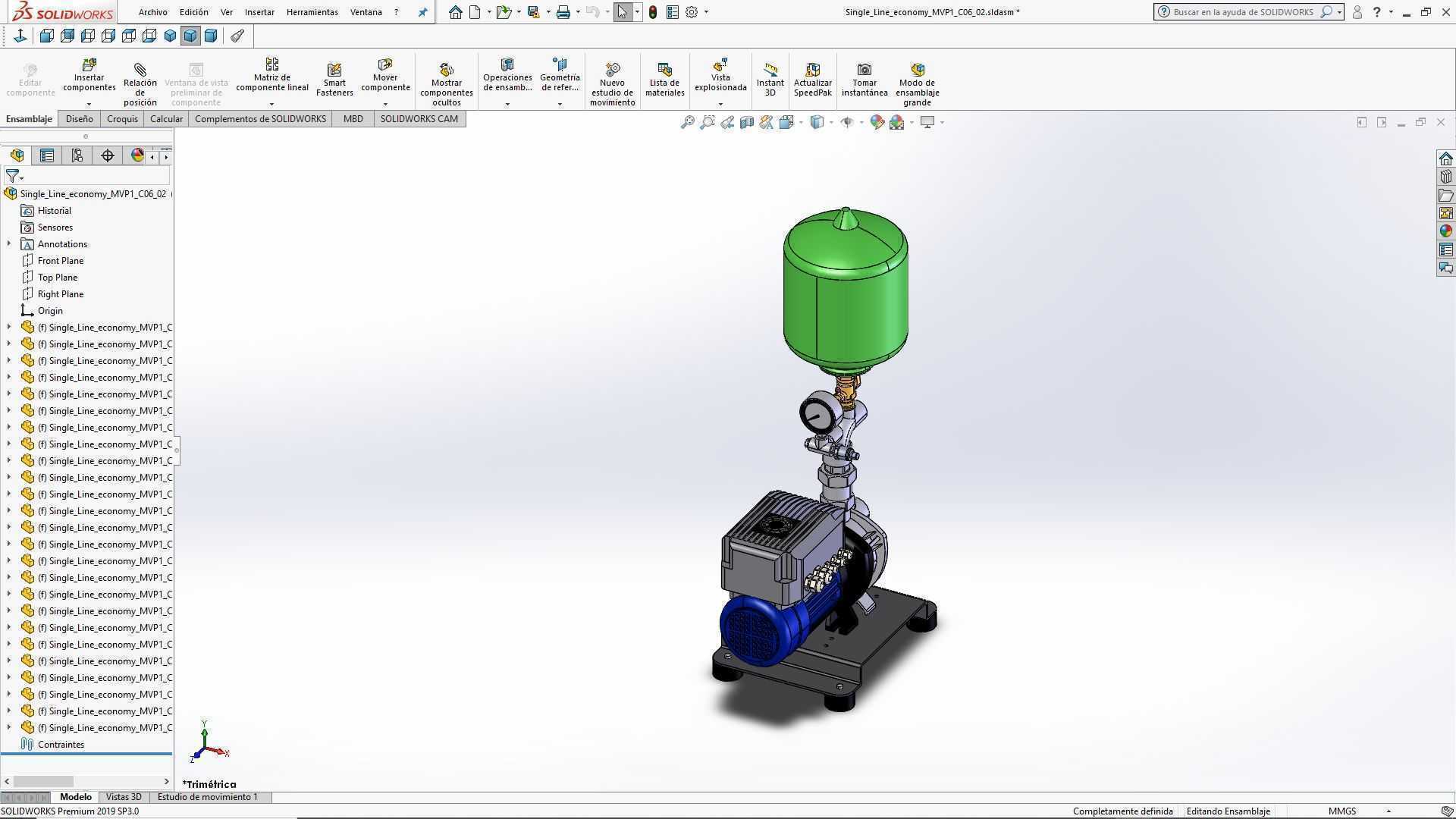

结构细节上,电机端的散热筋朝向外侧,保证运行时空气流通散热,泵体的泄油口单独接回油箱,避免泵轴密封处承受过高回油压力。底座下方设置的橡胶减震垫可以有效隔绝泵组运行时的振动传递到安装机架,减震垫的压缩量控制在总厚度的30%左右,保证减震效果的同时避免设备运行时出现位移。管路连接的密封形式采用组合密封垫圈,相比普通紫铜垫圈重复安装性更好,密封可靠性更高,适合中低压液压系统的管路连接。在三维建模过程中,所有管路接口的尺寸都按照液压阀件的通用安装标准设计,接口螺纹采用国标公制细牙螺纹,与常规液压辅件的适配性强,不需要额外制作转换接头即可完成组装。
