Sodeca CMR1240-4T离心通风机结构设计

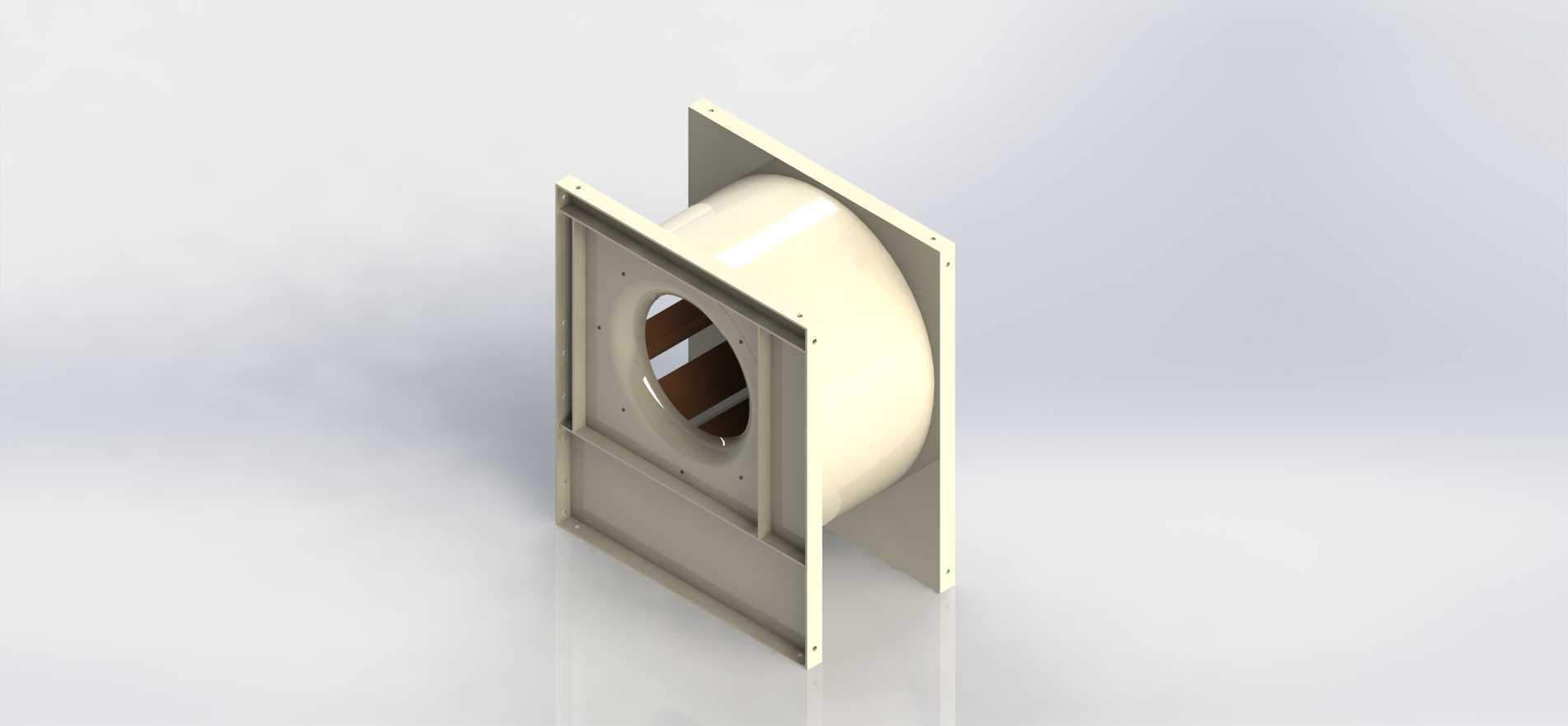

　　这款离心通风机的结构设计，首先要匹配工业厂房、商用建筑的通风换气、排烟排风场景，在实际项目中，这类设备常被用于车间焊接烟尘排出、地下车库通风换气、商用厨房油烟排放、设备机房散热送风等工况，选型时需要兼顾风压、风量参数与安装空间的适配性。从结构来看，整机采用方形安装法兰与蜗壳主体结合的形式，进风口为圆形直筒结构，出风口与方形安装面板一体化成型，安装时可直接通过法兰边的预留螺栓孔固定在墙体或者通风管道接口处，不需要额外制作转接支架，能大幅降低现场安装的施工难度。蜗壳部分采用流线型变截面设计，内壁曲面经过平滑过渡处理，可减少气流在壳体内的涡流损耗，降低运行过程中的气动噪音，同时提升风机的运行效率。叶轮采用前向多翼式结构，叶片与轮毂、

　　轮盖的连接位置做了圆弧过渡处理，既可以保证叶轮运转时的结构强度，避免高速旋转下出现叶片变形，也能优化气流进入叶轮的流道走向，减少气流冲击带来的能量损失。安装法兰的边框做了翻边加强处理，法兰面上的螺栓孔采用等距排布设计，适配常规通风管道的安装孔位标准，安装时可直接对接同规格的风管法兰，不需要现场重新打孔。整机的安装边界需要注意，方形法兰的外轮廓尺寸要匹配预留的安装洞口，蜗壳主体向墙体外侧伸出的部分需要预留足够的检修空间，进风口侧不能有遮挡物，避免影响进风效率。设计过程中，蜗壳的壁厚选取兼顾了结构刚性与整机重量，过薄的板材会导致运行时出现壳体共振，产生额外噪音，过厚则会增加整机重量，提升安装难度与材料成本。

　　叶轮的动平衡等级需要满足工业通风设备的运行要求，避免长期运转出现轴承磨损加剧的问题。在实际工程应用中，这类直联传动的离心风机不需要额外配置皮带传动结构，整体结构更紧凑，占用的安装空间更小，维护时仅需要定期检查轴承润滑情况、清理叶轮表面积尘即可，运维难度较低。进风口的圆形接口可直接对接软连接，减少风机运行振动传递到风管系统，降低整个通风管路的振动噪音。设备的底座部分与蜗壳主体一体化成型，不需要额外配置安装支架，落地安装时可直接通过底部的固定孔固定在基础平台上，壁挂安装时则通过背部的方形法兰承重，两种安装方式都不需要额外定制安装辅件。从气流组织来看，气流从圆形进风口轴向进入叶轮，经过叶轮加速后沿蜗壳的流道转向90度从方形出风口排出，

　　这种结构可以在较小的体积下实现较高的风压输出，适合需要克服较长风管阻力的通风场景。设计时需要注意蜗壳的出口方向与现场风管的走向匹配，避免出现气流急转弯的情况，额外增加风阻。叶轮与进风口的间隙控制在合理范围内，间隙过大会导致气流回流，降低风机效率，间隙过小则容易出现运转时叶轮与进风口碰擦的问题，影响设备运行安全。壳体的拼接焊缝采用连续密封焊处理，避免运行时出现漏风问题，影响实际送风效率。表面处理采用静电喷塑工艺，既可以提升壳体的防腐蚀能力，适应潮湿、多尘的安装环境，也能让设备外观更规整，适配不同安装场景的外观要求。
