Sodeca品牌CMR1240-2T离心通风机结构

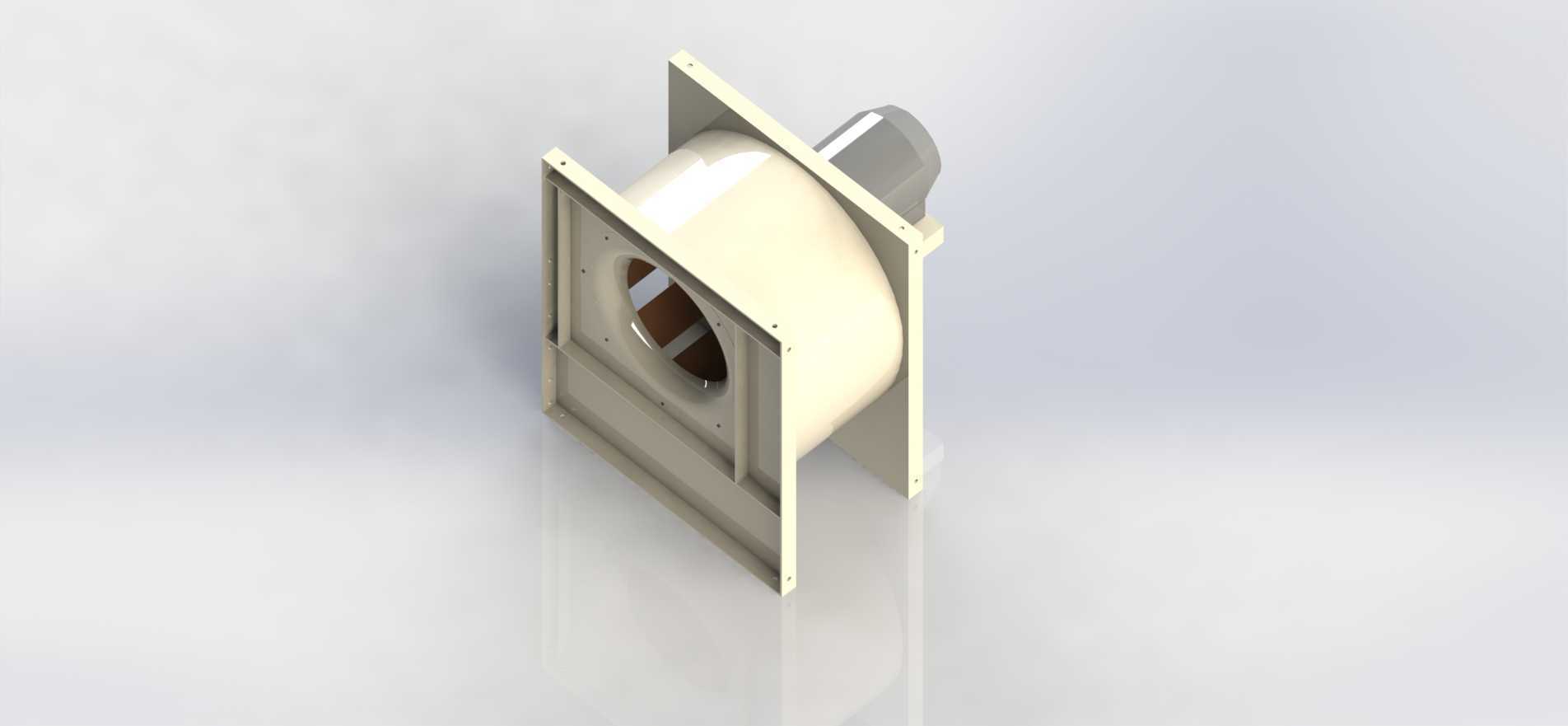

　　这款离心通风设备的三维结构，完整还原了方形法兰安装式离心风机的实体形态，在工业通风、商用建筑排风、生产车间空气置换场景中，这类侧出风方形安装结构的风机适配性极强，尤其是需要嵌入墙体、设备柜体侧壁安装的工况，自带的方形安装边框无需额外制作转接支架，直接通过边框上的预留安装孔即可完成固定，大幅减少现场安装的加工工作量。从结构组成来看，模型完整呈现了风机的蜗壳流道、方形安装法兰、电机连接端、进出风接口的相对位置关系，蜗壳部分采用渐开线式流道设计，气流从轴向进风口进入后，经叶轮加速沿蜗壳切向送出，这种流道形态能有效降低气流在壳体内的紊流损失，提升通风效率。方形安装法兰的边框做了折边加强处理，法兰面上的安装孔沿边框均匀排布，

　　安装时可根据现场墙体或柜体的开孔尺寸，匹配对应位置的固定件，适配不同厚度的安装基面，进风口侧的方形法兰与出风口侧的安装边框保持垂直布局，这种进出风方向垂直的结构，刚好适配墙体嵌装时，室内侧进风、室外侧排风的气流走向，无需额外加装弯头改变风道方向，减少风路阻力。在设计思路上，这款风机的结构优先考虑安装便捷性与流道效率的平衡，蜗壳外壁做了平整化处理，没有多余的凸起结构，既方便生产加工时的板材折弯成型，也能在嵌入安装时与基面贴合更紧密，减少安装缝隙的漏风问题。电机安装端位于蜗壳的侧部，与风轮腔体做了分隔结构，避免输送的气流直接冲刷电机本体，在输送含少量粉尘、温湿度略高的空气时，能降低电机受工况影响的概率，延长设备使用寿命。从安装边界来看，

　　方形法兰的外轮廓尺寸决定了墙体或柜体需要预留的开孔大小，安装时进风口侧的法兰需贴合室内侧基面，出风口侧朝向室外或排风管道，设备整体的重心落在安装法兰的中心区域，固定后不会出现偏载应力，搭配对应的密封胶条即可实现安装面的密封，避免气流短路。这类风机在实际应用中，常被用于厂房的岗位送风、地下车库的局部排风、商用厨房的补风、设备机柜的散热通风场景，不同工况下可搭配对应功率的电机与不同角度的风轮，调整风压与风量参数，而基础安装结构的通用性，让同一系列不同参数的风机可以共用安装开孔，后期设备更换升级时无需重新改造安装基面，降低运维改造成本。模型中呈现的蜗壳壁厚、法兰折边宽度、安装孔间距等细节，都对应实际量产产品的加工尺寸，

　　结构设计人员在做通风系统布局时，可直接参考该模型的外形尺寸预留安装空间，核算风道对接的位置，避免出现安装干涉、风道错位的问题。风轮腔体与电机连接位的同轴度结构，在模型中也做了准确还原，安装时电机轴与风轮的配合位需保证同轴公差，避免运行时出现振动异响，蜗壳底部的平整结构也可适配落地支架安装，不局限于侧壁嵌装的场景，拓展了设备的安装适配范围。
