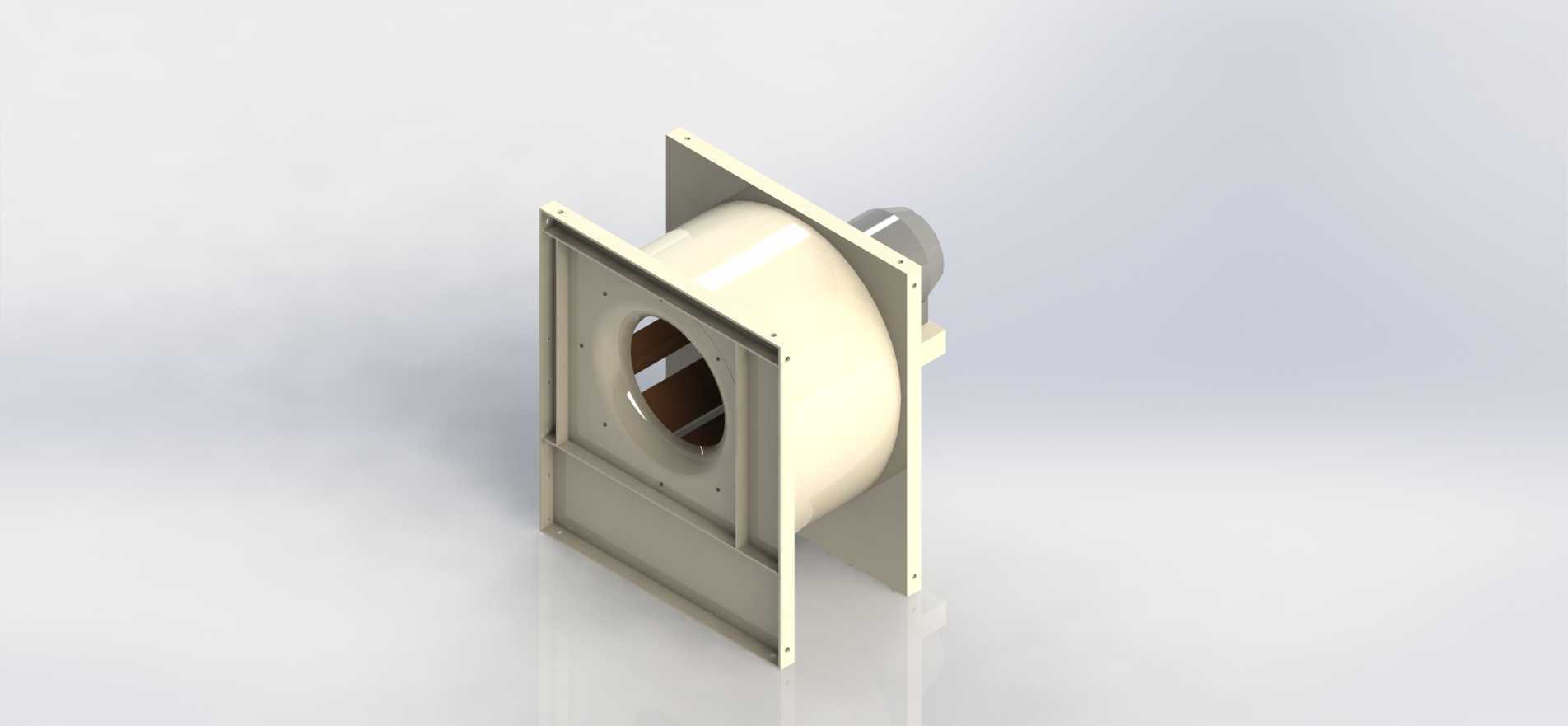

Sodeca品牌CMR1035-2T离心通风机结构

　　这款直联传动的离心通风结构，核心适配工业建筑的强制排风场景，常见于厂房侧墙安装的通风系统、商用建筑的油烟补风段、工业设备的散热排风支路，也可作为除尘系统的末端引风单元使用，适配不含高浓度硬质粉尘、无强腐蚀性的常规空气介质输送工况。从结构设计逻辑来看，整体采用方形安装法兰与蜗壳主体一体化的布局思路，安装法兰面预留均匀分布的螺栓过孔，可直接贴合建筑墙面的预留洞口或者风管法兰端面完成固定，不需要额外制作过渡连接支架，能大幅缩减现场安装的适配工作量。蜗壳部分采用渐开线流道设计，流道内壁做顺滑过渡处理，减少气流在壳体内的折返涡流损失，叶轮采用前向多翼式结构，在相同转速下能获得更高的风压输出，适配中等阻力的通风管路需求。

　　直联传动的结构省去了皮带传动的张紧维护环节，电机直接与叶轮轴连接，整体传动效率更高，日常运维仅需定期检查轴承润滑状态即可，运维成本更低。从安装边界尺寸来看，方形安装法兰的边长尺寸适配常规建筑通风洞口的预留规格，法兰厚度满足M8或者M10规格的螺栓穿装强度要求，蜗壳主体的轴向伸出长度控制在合理范围，不会在墙体内侧占用过多的安装空间，电机端的接线盒位置预留了足够的接线操作空间，现场布线时不需要额外弯折电缆就能完成接线作业。结构细节上，蜗壳与安装法兰的连接位置做了加强筋过渡，避免设备长期运行振动导致焊缝开裂，叶轮与进风口的间隙控制在毫米级，减少气流泄漏损失，出风口的方向可根据现场管路走向调整安装角度，适配不同的排风方向需求。

　　在三维建模过程中，需要重点关注蜗壳渐开线的型线精度，型线偏差会直接影响风机的运行效率与噪声水平，安装法兰的孔位公差需要控制在合理范围，避免现场安装时出现孔位错位无法穿装螺栓的问题，叶轮的动平衡配重结构需要在模型中预留对应的位置，方便后续生产过程中做动平衡校正。设备运行时，气流从轴向进风口进入叶轮腔室，通过叶轮旋转获得动能后，沿蜗壳流道转向90度从径向出风口排出，这种流向设计能在较小的安装空间内实现气流方向的转换，非常适合侧墙安装的直排通风场景，不需要额外加装弯头改变气流方向，进一步降低管路的阻力损失。壳体的板材厚度选型兼顾了结构强度与轻量化需求，在满足运行刚度要求、避免共振产生噪声的前提下，尽可能控制整体重量，降低墙面安装的载荷要求。
