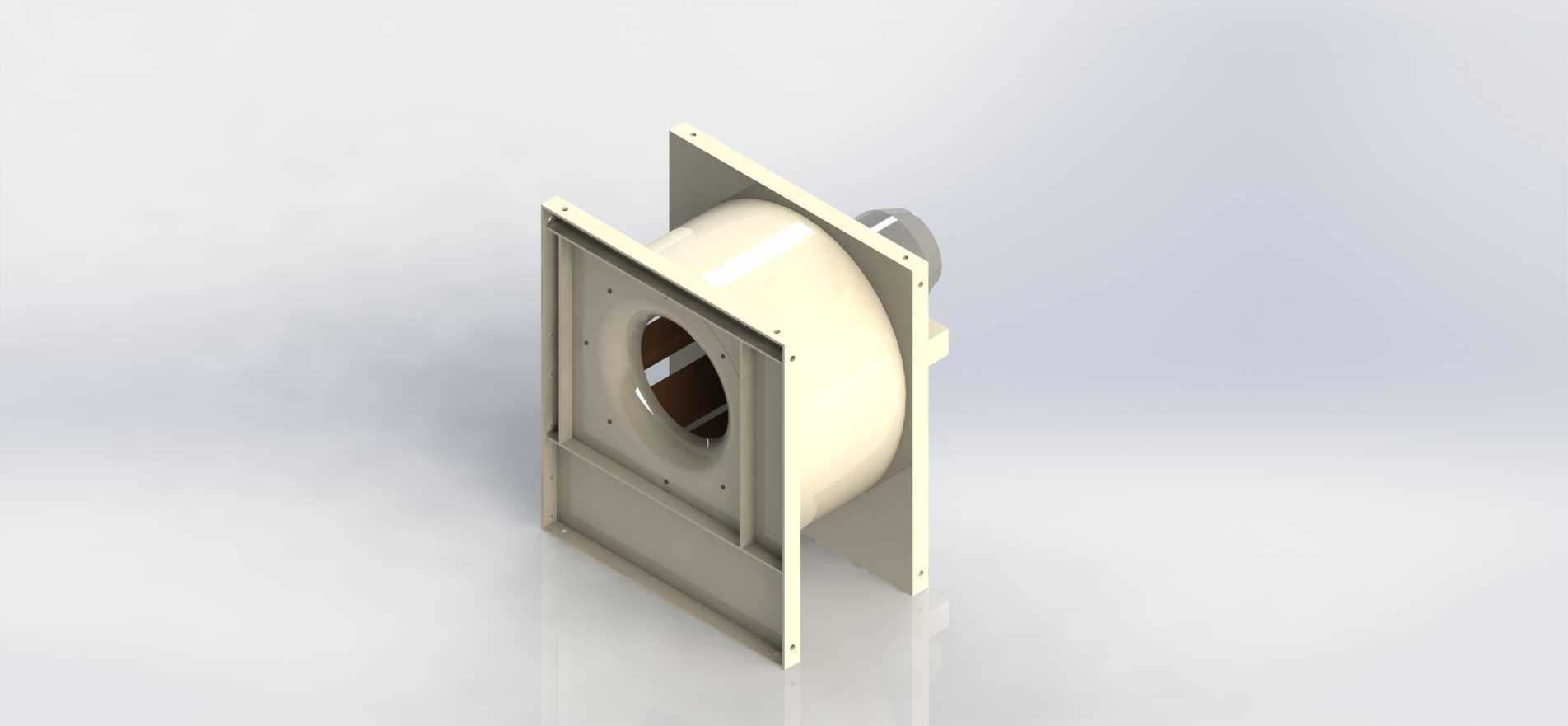

Sodeca品牌CMR1031-2T通风离心机结构设计

　　这款通风离心机的结构设计完全围绕工业通风场景的实际安装需求展开，在商用建筑的排风系统、工业厂房的岗位送风、除尘系统的末端引风环节，这类直联传动的离心通风机都是核心的气流动力部件，相比轴流风机，它能提供更高的风压，克服更长风管的沿程阻力，适配复杂管路布局下的通风需求。从结构组成来看，整机采用方形安装法兰与蜗壳主体一体化的设计思路，进风口侧的方形法兰直接对接墙体或者风管接口，不需要额外制作过渡连接构件，安装时只需在对接面铺设密封胶条，通过法兰周边的预留螺栓孔即可完成固定，能有效减少现场安装的加工工作量，也能降低接口漏风的概率。蜗壳部分采用等宽截面的螺旋线型设计，内部流道顺滑过渡，没有突兀的折角结构，气流从轴向进风口进入叶轮腔后，

　　能顺着蜗壳流道平稳转向，从径向出风口导出，这种流道设计能大幅降低气流在机壳内部的湍流损耗，提升风机的运行效率，同时减少气流扰动带来的运行噪音。叶轮采用前向多翼式结构，叶片弧度经过气流仿真优化，在相同转速下能输出更大的风量，适配中低压通风场景的需求，叶轮与电机直联的传动结构，省去了皮带传动的张紧机构、皮带轮等部件，既缩小了整机的轴向尺寸，也减少了后期运维中皮带更换、张紧度调整的工作量，传动效率也比皮带传动结构更高。设备的安装边界设计充分考虑了不同场景的适配性，两侧的安装支脚与进风法兰处于同一安装平面，不管是墙面壁挂安装、设备支架上的卧式安装，还是风管段中间的串接安装，都能保证设备的固定稳定性，不会出现运行时的共振问题。

　　出风口同样采用方形法兰结构，和常规的通风风管法兰尺寸匹配，不需要额外制作变径接头，能直接对接标准尺寸的矩形风管，减少管路系统的配件成本。在结构细节处理上，机壳的拼接边采用折边咬合加密封焊接的工艺，所有拼接缝隙都做了密封处理，避免机壳漏风导致的风压损失，电机安装座与蜗壳主体采用螺栓连接加定位销的固定方式，能保证电机轴与叶轮的同轴度，减少运行时的径向跳动，延长轴承的使用寿命。进风口处设置了防护网安装位，在直接抽取室内空气的使用场景下，可以加装防护网避免杂物被吸入叶轮，造成叶片损坏或者动平衡失效。这类通风离心机在实际选型使用中，需要根据管路系统的总阻力匹配对应的电机功率，这款结构的设计预留了足够的电机安装空间，

　　可以适配不同功率的同系列电机，不需要修改蜗壳和安装法兰的尺寸，能覆盖不同风量风压需求的通风场景。从建模的细节来看，所有的安装孔位、法兰折边厚度、蜗壳壁厚都按照实际钣金加工的工艺要求设计，法兰边的螺栓孔间距符合通用通风配件的安装标准，钣金件的折弯半径也匹配常规钣金加工的刀具参数，模型可以直接用于生产前的结构校核、安装干涉检查，也能作为通风系统三维布局的设备族库构件使用，在做厂房通风系统、商用建筑排风系统的三维布局设计时，直接调用该模型就能完成设备的点位布置，结合风管模型完成整个系统的碰撞检查，提前发现安装时可能出现的管线冲突问题。
