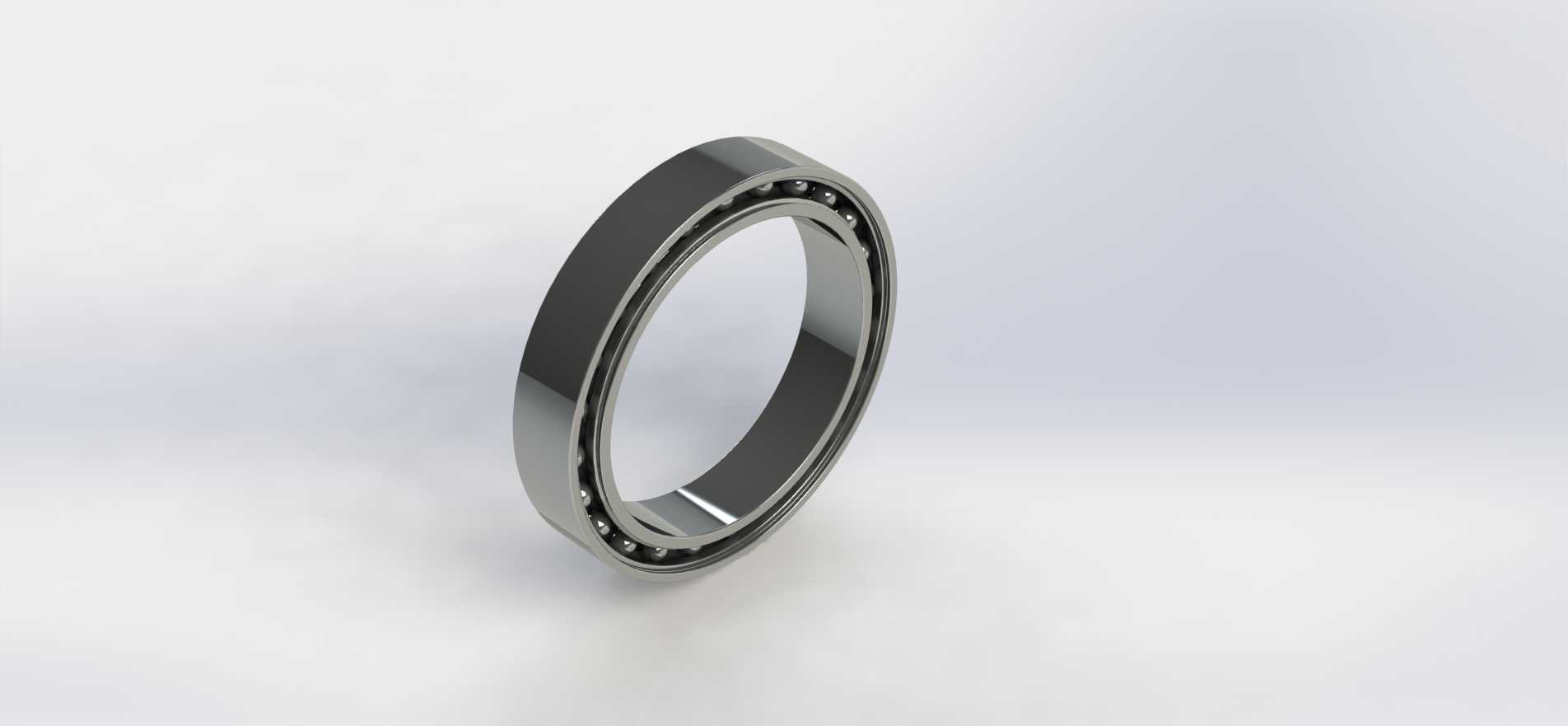

薄壁深沟球滚动轴承三维结构模型

　　在精密传动、轻量化回转支承场景中，这类薄壁型深沟球轴承的应用覆盖了从伺服电机输出端、谐波减速器配套支承，到医疗影像设备旋转机架、工业机器人关节薄壁支承等多个对安装空间、转动惯量有严格限制的工况。区别于常规标准厚度的深沟球轴承，该类轴承的套圈壁厚更薄，在相同内径规格下，外径尺寸更小、整体重量更轻，能够在有限的安装边界内，为回转部件提供稳定的径向支承，同时可承受一定数值的双向轴向载荷，适配多数中低速、轻载到中等载荷的回转传动需求。从结构设计逻辑来看，该轴承采用经典的深沟滚道设计，内圈与外圈的滚道曲率与钢球曲率保持合理的密合度，既保证钢球在滚道内滚动时的接触应力处于材料许用范围内，又能控制滚动过程中的摩擦阻力，

　　降低回转过程中的温升与磨损速率。保持架采用浪形冲压结构，均匀分隔每一粒钢球，避免钢球在运转过程中发生相互碰撞、摩擦，同时将钢球约束在滚道的有效接触区域内，保证轴承在高速回转时钢球不会出现脱出、偏斜的问题。在安装边界的设计考量上，这类薄壁轴承的套圈端面与安装座孔、轴颈的配合公差需要根据实际载荷特性调整：当内圈随轴回转、外圈固定于座孔时，内圈与轴采用过渡配合或小过盈配合，避免内圈在轴上出现蠕变磨损；外圈与座孔采用间隙配合或小过渡配合，方便装配过程中的压装调整，同时补偿工作过程中因温度变化产生的热胀量，避免轴承内部游隙被额外预紧导致的卡滞。轴承的径向游隙设计需要匹配实际工况的温升、配合过盈量，常规工况下选取标准组游隙即可满足使用需求，

　　若应用在高温、高速场景，则需要选取更大游隙组别，避免热胀导致滚道与钢球抱死。从实际使用场景的适配性来看，这类轴承不需要额外的密封结构时，可直接应用在有润滑油雾、稀油润滑的闭式传动箱内部，依靠传动系统自带的润滑介质完成滚道与钢球接触面的润滑；若应用在开式、有粉尘杂质的工况中，则可在套圈两侧加装防尘盖或接触式密封圈，在轴承内部填充长效润滑脂，实现长期免维护的使用效果。建模过程中，需要严格控制滚道的曲率半径、滚道中心的偏移量，保证钢球与内外滚道的接触角符合设计要求，同时钢球的球径分组差、套圈的端面平行度、径向跳动公差都需要在模型中体现对应的设计基准，方便后续生成工程图时直接标注形位公差要求。这类薄壁轴承在装配时，

　　不能通过敲击滚动体的方式传递压装力，需要使用专用套筒分别抵住内圈或外圈端面，将轴承平稳压入轴颈或座孔中，避免套圈受到侧向冲击力导致滚道变形、钢球表面出现压痕，影响后续的回转精度与使用寿命。在回转精度的设计上，该类轴承可根据使用场景选择不同精度等级，普通传动场景选用普通级精度即可满足需求，若应用在精密回转工作台、伺服传动机构中，则需要选用更高精度等级，控制套圈的径向跳动、端面跳动数值，保证回转部件的同轴度要求。
