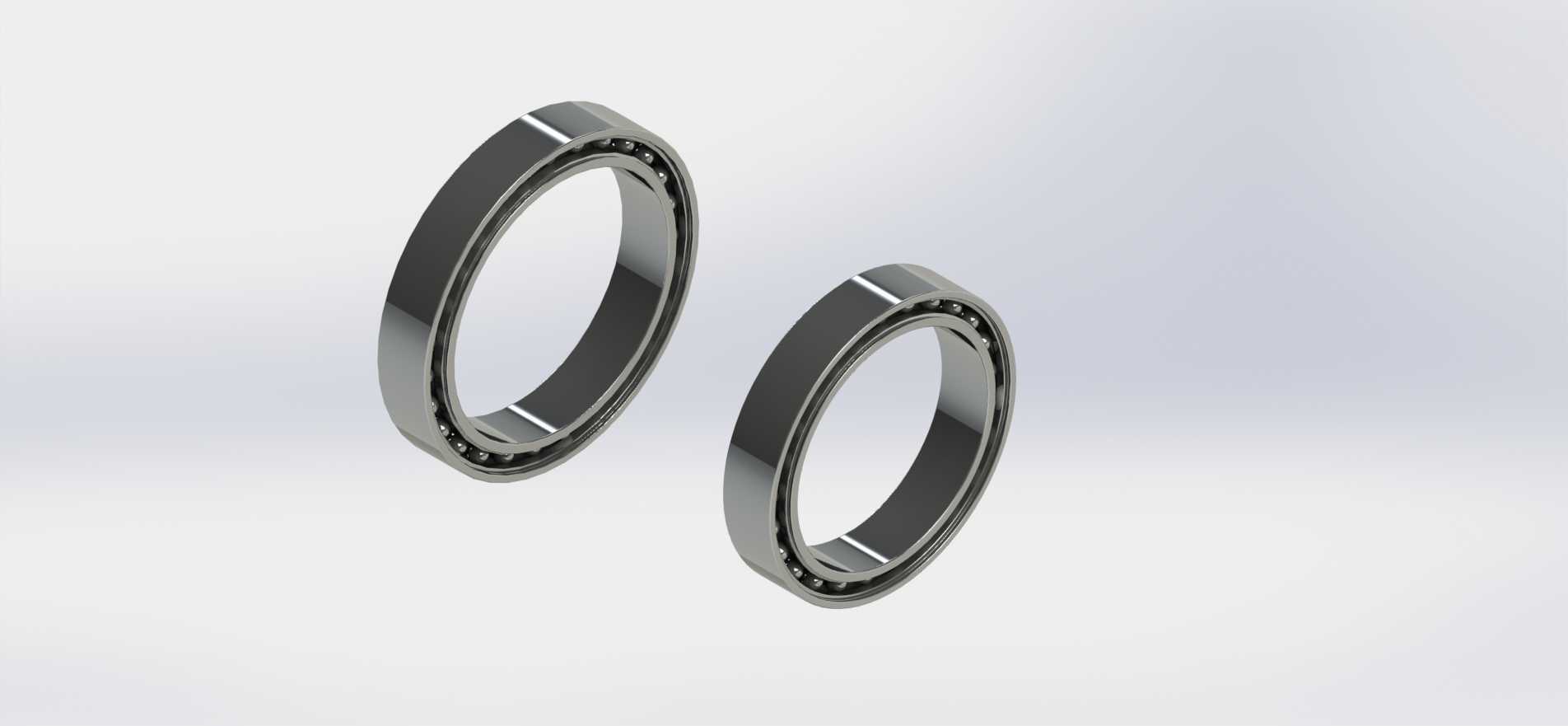

薄壁深沟球轴承三维结构设计

　　做了十几年机械结构设计，经手的回转类传动结构没有一千也有八百，这类薄壁深沟球轴承的选型和建模，最考验的就是对安装边界和载荷工况的把控，很多刚入行的工程师容易把这类轴承和标准厚壁深沟球轴承混为一谈，实际在空间受限的精密传动场景里，两者的设计逻辑差得很远。

　　先从实际应用场景说起，这类薄壁轴承最常出现在工业机器人关节回转部、精密回转工作台、医疗影像设备旋转机架、航空航天机载设备的回转支撑结构里，这些场景的共性就是径向安装空间被严格限制，常规标准轴承的截面厚度会挤占核心功能部件的布置空间，同时这类场景的回转精度要求普遍高于普通传动场景，部分工况还要求严格控制启动摩擦力矩，避免驱动端负载冗余。

　　从实际用途来看，这类轴承主要承担径向载荷为主、少量双向轴向载荷的回转支撑作用，和同内径的标准深沟球轴承相比，它的截面径向厚度能缩减40%以上，重量降低接近一半，在对整机重量有严格要求的便携设备、机载设备里，这个重量优势会被放大很多。要注意的是，这类薄壁轴承不能承受大的冲击载荷，因为套圈的壁厚较薄，重载冲击下容易出现套圈变形，导致滚动体卡滞、回转精度丧失，所以选型阶段必须先核算工况的动载荷、静载荷安全系数，不能直接照搬同内径标准轴承的载荷参数。

　　说到功能特性，这类轴承的核心优势就是小截面、轻量化、高回转精度，建模的时候要特别注意滚道的曲率设计，滚动体和内外圈滚道的密合度要比普通轴承更高，才能在有限的套圈壁厚下保证足够的接触疲劳强度。保持架一般采用浪形冲压保持架或者工程塑料实体保持架，前者适合常规转速工况，后者适合低噪音、高转速的精密场景，建模的时候要预留保持架和滚动体之间的合理间隙，不能出现运动干涉，很多新手建模时容易把间隙做小，实际装配后就会出现保持架蹭套圈的问题，运转时噪音和温升都会超标。

　　设计思路上，首先要锚定安装边界的硬约束，也就是安装部位的轴径、轴承座内孔直径、轴向安装宽度这三个核心尺寸，先把轴承的外形尺寸卡死，再反过来推导内部结构参数：首先确定滚动体的直径，薄壁轴承的滚动体直径比同内径标准轴承小，数量更多，这样可以在有限的滚道长度上布置更多承载点，降低单个滚动体的接触应力；然后设计内外圈的滚道位置，要保证套圈的壁厚均匀，避免热处理时出现变形不均的问题，滚道的挡边高度要合理，既要能挡住滚动体防止轴向窜动，又不能过高增加不必要的轴向尺寸；最后设计密封结构，如果是用在洁净环境、有防尘要求的场景，要在轴承两侧加装薄型接触式密封圈，密封圈的唇口压力要控制在合理范围，不能过大增加摩擦力矩，也不能过小失去密封效果。

　　外形尺寸和安装边界这块，建模时要严格遵循配合公差要求，内圈和轴的配合一般选k5或者m6过渡配合，外圈和轴承座的配合选J6或者H7间隙配合，因为薄壁套圈的刚性差，如果配合过盈量太大，装配后套圈会产生椭圆变形，导致回转精度下降、摩擦力矩骤升，这点和厚壁轴承的配合选型有明显区别，很多工程师踩过这个坑。安装时的轴向定位也很重要，内圈一般用轴用弹性挡圈或者锁紧螺母定位，外圈用孔用弹性挡圈或者端盖定位，定位件的尺寸不能超出轴承的截面范围，避免和相邻部件产生干涉，建模的时候要把定位件的安装槽位置预留准确，槽的深度和宽度要符合标准件的尺寸要求，不能随意设计。

　　另外还要考虑装配工艺性，这类薄壁轴承的套圈刚性差，装配时不能直接敲击套圈，要采用均匀压装的方式，所以建模时要在套圈的端面预留压装受力面，不能在滚道或者密封槽位置施加装配力。如果是采用脂润滑的结构，要在内外圈之间预留适量的储脂空间，不能把内部空腔全部填满润滑脂，否则运转时润滑脂搅动会导致温升过高，反而影响轴承寿命。

　　实际建模过程中，还要注意细节的还原：比如滚动体和滚道的接触位置要符合赫兹接触的理论位置，保持架的兜孔间隙要均匀，密封圈的唇口和内圈密封槽的配合位置要准确，这些细节不仅是为了模型看起来逼真，更重要的是在做虚拟装配、运动仿真的时候，能真实反映轴承的实际运动状态，提前发现干涉、摩擦等潜在问题，减少后续实物试装的整改成本。很多人做轴承模型只画个大概外形，实际用来做整机仿真的时候根本用不了，就是因为内部结构的尺寸逻辑不对，仿真出来的结果和实际工况偏差很大，完全失去了三维建模的意义。

　　这类轴承在实际使用中，对安装面的形位公差要求也很高，轴和轴承座的安装面圆柱度、端面跳动都要控制在微米级，不然即使轴承本身精度很高，装配后也会因为安装基准的误差导致回转精度不达标，所以在做整机结构设计的时候，不能只盯着轴承本身的精度参数，还要同步考虑安装基准的加工精度要求，把公差链核算清楚，不然选再好的轴承也达不到预期的使用效果。
