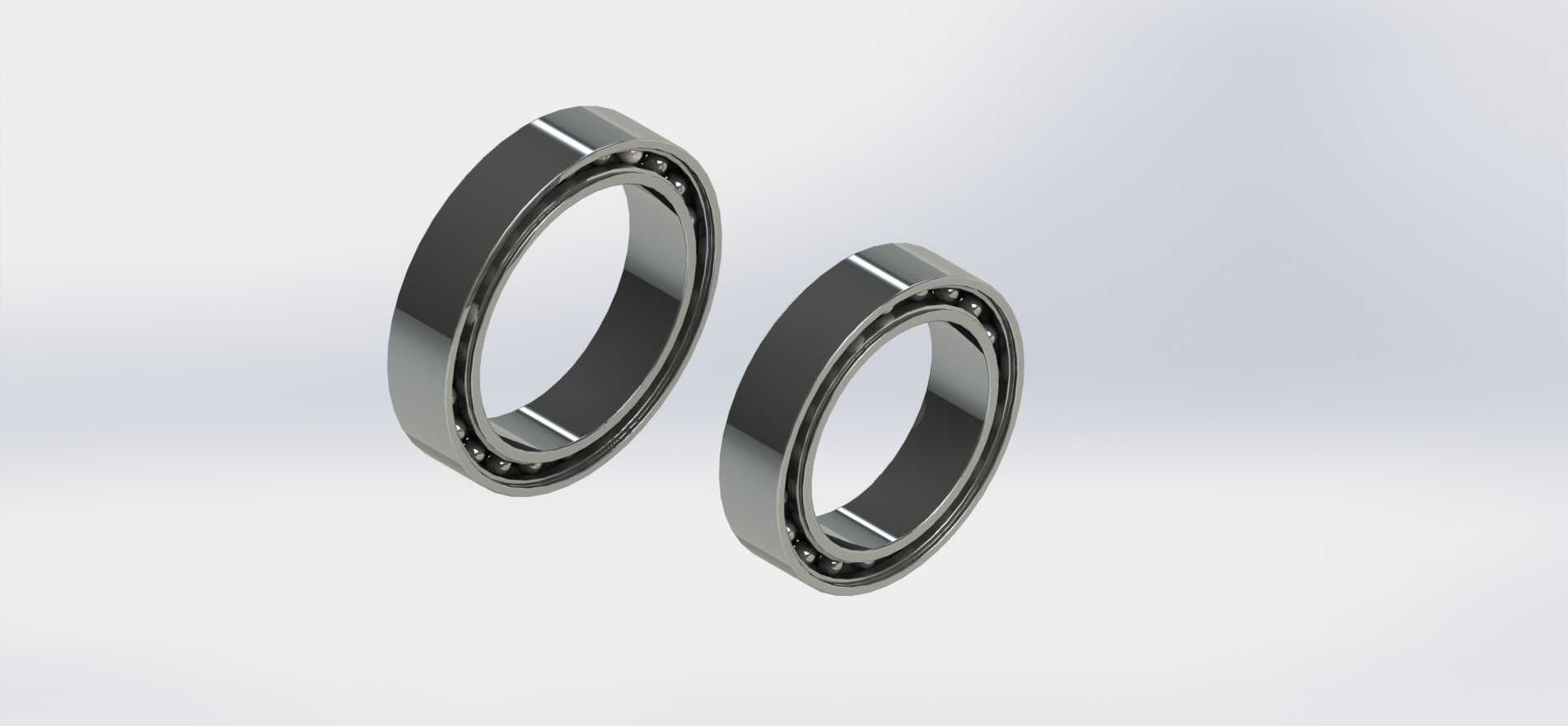

罗达曼托斯薄壁深沟球轴承结构

　　在精密传动、半导体输送、医疗检测设备这类对安装空间有严格限制的场景中，常规壁厚的深沟球轴承往往会挤占核心构件的布置空间，这类薄壁型深沟球轴承的应用占比正在逐年提升。不同于重载工况下使用的加厚轴承套圈设计，该类轴承的套圈壁厚做了均匀减薄处理，在保证套圈刚性满足额定载荷要求的前提下，最大限度压缩了径向安装尺寸，适配安装空间局促的轻载旋转工位。从结构设计逻辑来看，该轴承采用最经典的深沟滚道构型，滚道曲率与钢球直径的匹配经过反复校核，保证钢球在滚道内运转时的接触应力分布均匀，既可以承受纯径向载荷，也能在设备存在少量安装对中误差时，承受一定比例的双向轴向载荷，适配多数中低速旋转轴系的支撑需求。保持架采用冲压浪形结构，兜孔的间隙控制在合理区间，

　　既能够对每粒钢球做可靠的周向分隔，避免钢球之间直接接触产生滑动摩擦，又不会因为间隙过小导致钢球运转卡滞，在常规润滑条件下可以保证长时间稳定运转，不需要频繁拆解维护。从安装边界来看，这类薄壁轴承对安装座孔和配合轴颈的形位公差要求比普通轴承更高，因为套圈壁厚较薄，如果配合面存在圆度超差、同轴度偏差，装配后套圈会随配合件产生形变，直接影响滚道的圆度，轻则导致运转阻滞、温升异常，重则会出现钢球卡滞、早期疲劳剥落的问题。实际选型应用时，需要注意该类轴承的额定动载荷比同内径的常规深沟球轴承低，不适合用在冲击载荷大、重载启停频繁的工况，比如矿山破碎设备、重型冲压设备的主轴支撑就不适用，但在轻载、高速、安装空间受限的场景下，

　　比如自动化生产线的轻型输送带辊筒、医疗检测设备的样本转盘支撑、精密仪器的旋转调节机构，这类薄壁轴承的优势十分明显。建模过程中，滚道的曲率半径取值是核心要点，曲率过大则钢球与滚道的接触面积过小，接触应力升高会缩短轴承寿命；曲率过小则钢球与滚道的摩擦阻力增大，运转灵活性下降，需要结合额定载荷目标值做匹配计算。钢球的直径与数量选择也需要平衡载荷能力与套圈壁厚的关系，钢球直径过大会挤压套圈的有效壁厚，降低套圈的结构强度，钢球直径过小则需要增加钢球数量来保证载荷能力，会提升保持架的设计加工难度。套圈的倒角尺寸也需要结合安装引导需求设计，过小的倒角会导致装配时套圈难以对准安装位，甚至刮伤配合面，过大的倒角则会压缩密封件的安装空间，

　　如果是带密封的衍生型号，还需要在套圈外侧预留密封槽的位置，保证密封圈可以可靠嵌入，阻挡外界粉尘、切削液进入轴承内部，避免润滑脂被污染失效。在实际设备装配中，这类薄壁轴承的压装需要采用专用的工装，压力需要均匀施加在对应配合的套圈端面上，不能通过滚动体传递压装力，否则会导致滚道压痕、钢球变形，直接造成轴承报废。日常运维中，润滑脂的填充量需要控制在轴承内部空腔的三分之一到二分之一，过量填充润滑脂会导致运转时搅拌阻力过大，温升过高，反而加速润滑脂变质失效；填充量不足则无法在滚道和钢球表面形成连续的油膜，会出现早期磨损。对于有低噪音要求的应用场景，比如办公自动化设备、家用精密电器，还需要对钢球和滚道的表面粗糙度做更高等级的处理，降低运转时的振动和噪音值，满足使用场景的静音要求。
