工业离心式中央通风机RD400结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522099
  • 工业离心式中央通风机RD400结构设计

  在工业厂房通风换气、除尘系统风送、生产车间废气收集这类场景里,离心式通风机是整个风网系统的核心动力部件,RD400规格的机型适配中等风量的通风支路,常被用在木工车间中央除尘、涂装车间废气排放、食品加工车间新风补给这类工况中,区别于高压小风量的物料输送风机,这款机型的风压曲线更平缓,适合长距离管网的恒定风量输送,不会因为管网阻力小幅波动就出现风量骤降的问题。

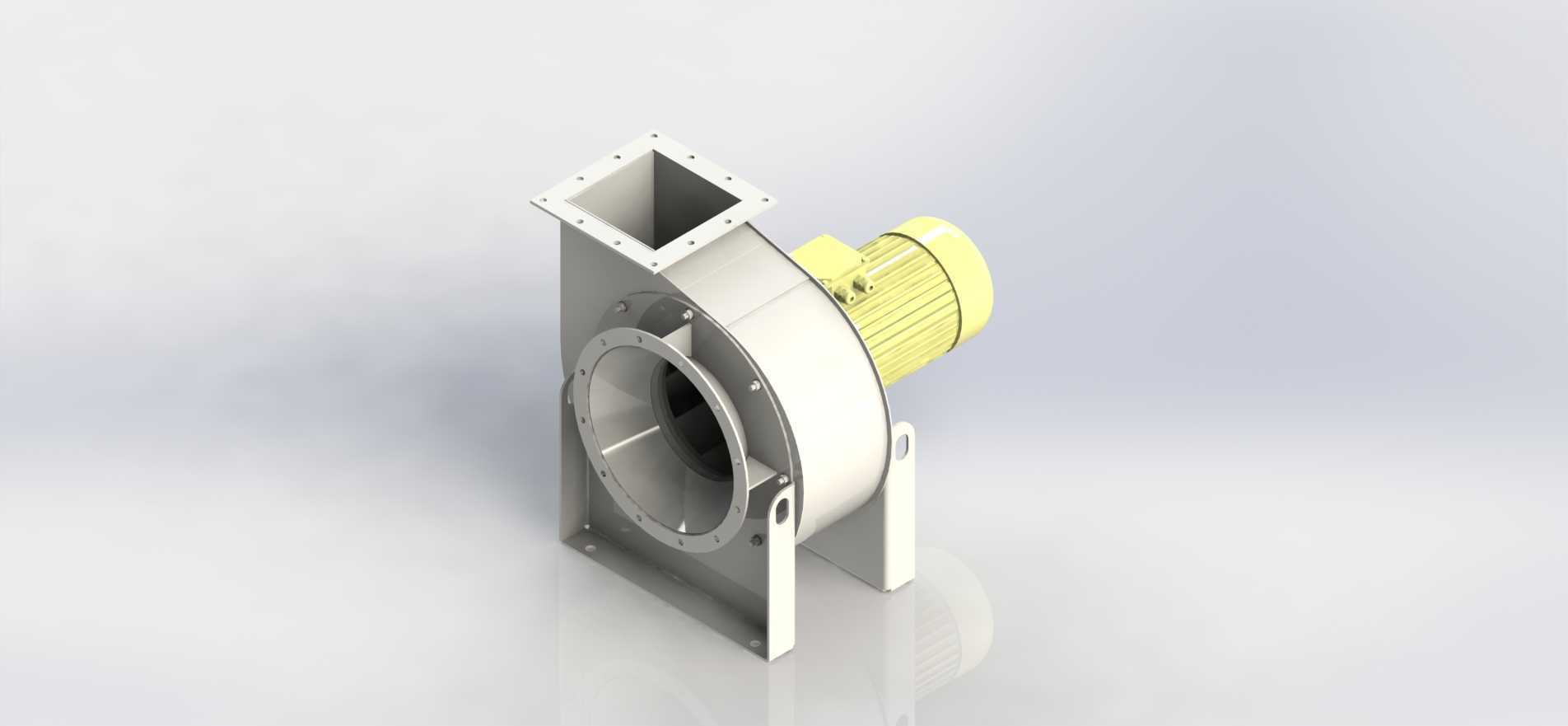

  从结构设计逻辑来看,这款风机采用后向式叶轮的布局,叶轮与蜗壳的间隙控制在合理范围,既避免间隙过大造成的气流回流损失,也防止间隙过小导致叶轮运转时与壳体剐蹭,适配常规工业环境下的长期运转需求。蜗壳采用螺旋线型流道设计,流道截面从叶轮出口处沿周向逐渐扩大,能把叶轮甩出的高速气流的动压逐步转化为静压,降低气流在壳体内的湍流损耗,提升风机的运行效率。进风口采用方形法兰接口,法兰面预留了均匀分布的螺栓安装孔,方便与现场的通风方管直接对接,不需要额外制作变径转接件,减少现场安装的施工工作量,法兰边缘的翻边结构也能提升接口处的刚度,避免螺栓紧固时法兰面变形导致漏风。

  驱动端采用直联式传动结构,电机与叶轮主轴直接连接,省去了皮带传动的张紧结构、皮带轮防护组件,整体结构更紧凑,日常维护不需要定期调整皮带张紧度、更换磨损皮带,适合安装位置局促、后期维护空间有限的场景。电机侧的安装支座与蜗壳侧的支撑脚采用一体化焊接的机架结构,两个支撑脚的底面处于同一安装基准面,脚面上预留了长条形安装孔,允许现场安装时根据预埋螺栓的实际位置做小幅调整,降低对基础施工的精度要求。

  安装边界方面,这款风机的进风口法兰位于蜗壳的轴向正面,出风口沿蜗壳切线方向向上布置,现场布设管道时需要预留出电机侧的接线、检修空间,以及叶轮侧的拆装维护空间,不能将风机紧贴墙面或其他设备安装,避免后期检修时无法拆卸叶轮、清理蜗壳内部积尘。支撑脚的安装基础需要做平整处理,若安装在钢架平台上,需要在支撑脚下方加装减震垫,减少风机运转时的振动传递到平台结构,避免产生共振噪音。

  从实际使用的功能特性来看,这款风机的壳体采用加厚钢板弯折焊接成型,蜗壳的焊缝处做了密封处理,能保证壳体在额定风压下不会出现漏风问题,壳体外侧预留的吊耳结构(建模时已做受力简化处理)方便设备进场时的吊装转运,不需要额外焊接吊点,避免现场焊接破坏壳体的防腐涂层。叶轮做了静平衡与动平衡校准设计,建模时叶轮的叶片分布均匀,轮盘与轮盖的同轴度公差控制在合理范围,保证风机在额定转速下运转平稳,降低轴承的径向载荷,延长轴承的使用寿命。

  在结构细节设计上,蜗壳与电机连接的位置设置了密封端盖,防止气流从电机轴的穿轴位置泄漏,端盖处预留了轴承注油的通道,方便日常维护时加注润滑脂,不需要拆卸端盖就能完成保养作业。风机的进风口处设置了导流弧面,能让进入叶轮的气流更顺畅,减少进气口处的涡流损失,避免气流直接冲击叶轮前缘造成的噪音与效率损失。对于三维建模从业者来说,这款模型的蜗壳曲面建模、叶轮叶片的阵列建模、安装接口的参数化设计都具备参考价值,建模时需要注意螺旋蜗壳的型线生成逻辑,保证流道的顺滑过渡,避免出现曲面褶皱导致的流体仿真误差,同时各个安装孔的位置、支撑脚的尺寸都需要符合实际安装的公差要求,不能随意设定尺寸导致模型无法用于实际的工程选型参考。在设备选型适配时,这款机型的风量覆盖范围适配400mm管径的通风管路,可根据实际管网的阻力计算结果匹配对应转速的电机,不需要更换风机壳体与叶轮主体,适配不同工况的风量风压需求。
