威图款壁挂式工业金属电气控制柜结构

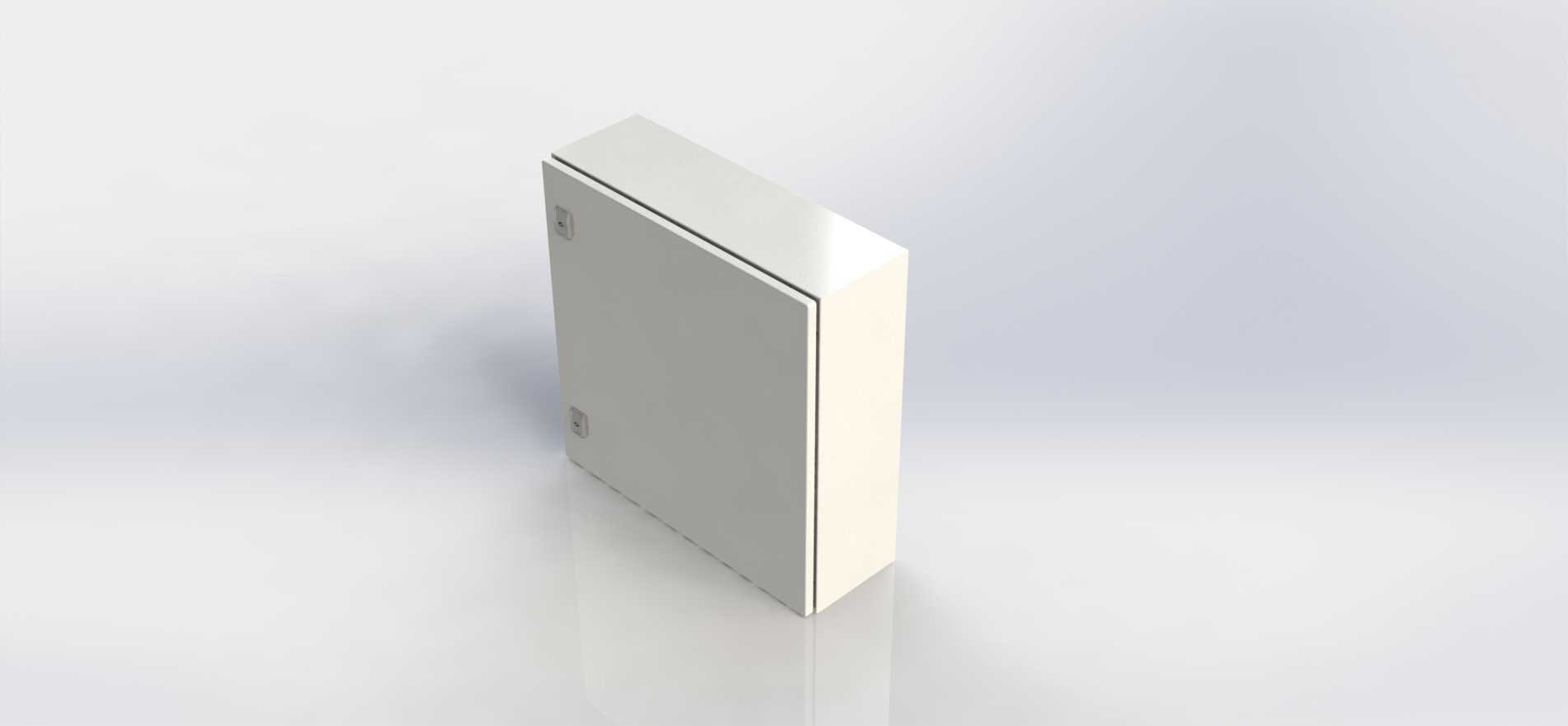

　　这款600mm×600mm×210mm规格的壁挂式金属柜体，是工业现场低压配电、控制回路集成的常用承载壳体，日常在车间生产线旁、设备侧墙、楼宇配电间、自动化站房内都能见到同类型产品的应用，主要用来容纳断路器、接触器、PLC模块、接线端子排、开关电源这类电气元器件，同时为内部器件提供防尘、防外物触碰的物理防护，也能隔绝一定程度的外界溅水与机械冲击，避免现场运维人员误触带电部件，也减少车间粉尘、切削液飞溅对电气元件的侵蚀。从结构设计逻辑来看，这款柜体采用单开门壁挂式布局，整体为薄钢板折弯焊接成型的封闭式壳体，门板与柜体主体通过侧边暗藏的铰链连接，闭合后通过门板上下的锁具实现锁紧，门板内侧预留有密封胶条的安装槽位，

　　装配发泡密封胶条后可以进一步提升柜体的防护等级，满足常规工业现场的IP54左右防护需求。柜体背部预留有壁挂安装的固定孔位，安装时可以直接通过膨胀螺栓固定在混凝土墙面或者设备钢结构立面上，不需要额外落地安装支架，适合安装空间局促、需要贴近被控设备布置控制单元的场景，能大幅缩短现场布线的线缆长度，减少信号衰减与线路压降，也方便运维人员站在地面直接操作柜门上的按钮、指示灯或者观察柜内器件运行状态。在内部结构设计上，柜体两侧内壁预留有通用安装梁的固定孔位，可以根据实际装配需求调节安装梁的前后、上下位置，适配不同深度尺寸的电气元件安装，安装板采用镀锌钢板材质，既可以直接用自攻螺丝固定常规导轨式安装的元器件，也能提前预打孔位固定重型器件，

　　柜体上下边缘预留有敲落孔结构，现场布线时可以根据线缆进出方向敲落对应位置的孔位，安装电缆防水接头或者格兰头，方便动力线、信号线的进出与固定，同时保证开孔位置的密封性能。从外形尺寸的边界条件来看，600mm的宽度与高度可以容纳常规尺寸的小型PLC主机加上扩展模块、10-20回路的断路器端子排，210mm的深度既不会因为柜体过深导致壁挂安装后突出墙面过多影响车间通道通行，也能预留足够的内部走线空间，方便柜内的线槽布置与线缆弯折整理，避免因为内部空间局促导致线缆挤压、折弯半径不足影响线缆使用寿命。这类柜体在设计时充分考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯半径，焊接位置都做了打磨处理，外表面采用静电喷塑工艺，

　　既提升了柜体的耐腐蚀性能，也让柜体外观更整洁，适配工业现场的安装环境，门板与柜体的配合间隙控制均匀，锁具位置做了加强处理，避免多次开关门后出现门板变形、锁具松动的问题。在实际选型应用中，这类尺寸的壁挂柜多用于单台小型设备的独立控制，比如小型输送线、单机工位设备、小型泵组的控制回路集成，相比落地式柜体占用空间更小，安装更灵活，相比小型塑料接线盒，金属柜体的防护强度更高、电磁屏蔽性能更好，能有效减少外界电磁信号对柜内控制信号的干扰，也能在发生内部器件短路打火时起到一定的阻燃隔离作用，降低安全风险。建模过程中还原了柜体的钣金折弯特征、门板与柜体的配合间隙、背部安装孔位、锁具安装位、内部安装梁固定结构这些细节，结构设计完全符合常规工业机柜的加工与装配逻辑，可直接用于同类型柜体的结构参考、装配干涉校验，也能用于电气布置时的空间占位校核，帮助设计人员提前确认元器件布置后的空间余量，避免实际加工装配时出现器件与柜体干涉、线缆空间不足的问题。
