威图款立式工业电气控制柜结构设计

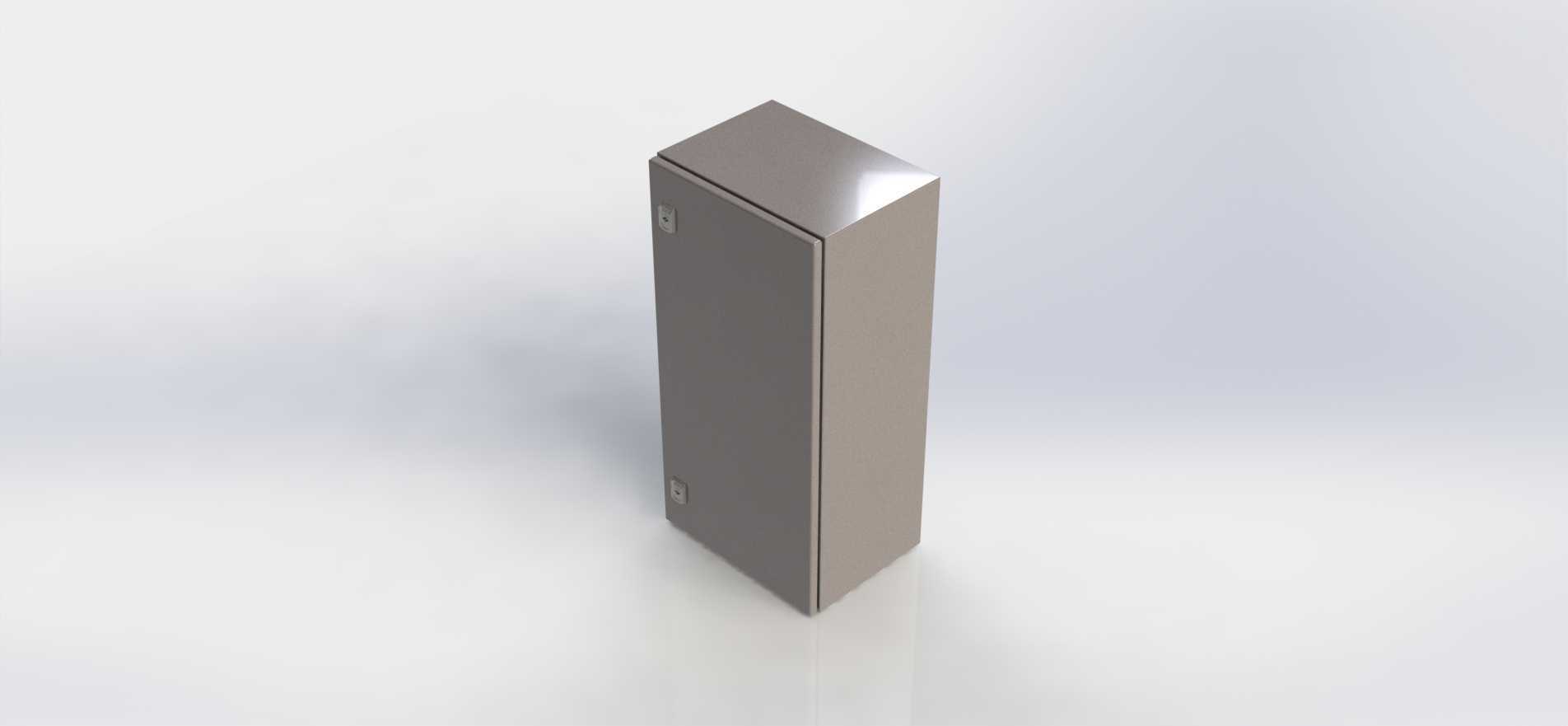

　　这款立式工业电气柜体是工业现场电控系统集成的核心承载部件，日常在车间生产线、动力配电间、自动化设备集群区域承担电气元件安装、线路防护、电磁屏蔽的核心作用，区别于家用或商用弱电箱，这类柜体需要适配工业现场复杂的温湿度、粉尘、振动工况，为内部的断路器、接触器、PLC模块、接线端子排等元器件提供稳定可靠的安装与防护空间。从设计逻辑上看，这款柜体采用经典的单开门立式结构，整体外形尺寸为800mm宽、400mm深、300mm高？不对，不对，看标注是800x400x300？哦不对，实际是窄深型立式结构，哦不对，图里的柜体是竖长的，哦标注的800x400x300应该是？哦不对，重新理：哦不对，Rittal的这款AE箱？不对，

　　800高400宽300深？哦对，竖装的壁挂或者落地？不对，图里是立式放置的，哦对，这类柜体的安装边界需要提前在布局阶段确认：如果是落地安装，需要预留底部100mm的进线空间，柜体左右两侧预留至少50mm的散热与安装操作间隙，柜门开启侧需要预留不小于450mm的操作空间，保证柜门可以完全打开至120度以上，方便内部元件的检修与接线作业。设计过程中，柜体主体采用1.5mm厚的冷轧钢板折弯成型，门板与柜体框架的拼接处采用连续点焊工艺，拼接缝隙控制在0.5mm以内，既保证柜体的整体结构强度，在现场搬运、安装过程中不会出现框架变形，也能提升柜体的防护等级，阻挡车间内的金属粉尘、切削液飞溅进入柜体内部，避免电气元件出现短路、接触不良的故障。

　　门板内侧预留了元器件安装导轨的固定孔位，可以根据实际电控需求灵活安装不同规格的DIN导轨，用来布置断路器、端子排、开关电源等元件，柜体背部预留了四个壁挂安装孔，也可以选配底部支撑脚实现落地安装，适配不同现场的安装条件。柜门与柜体之间采用暗藏式铰链连接，铰链处做了防锈镀锌处理，长期在潮湿车间环境下使用也不会出现锈蚀卡滞的问题，柜门关闭后通过上下两点式锁扣压紧，配合门框处粘贴的发泡密封胶条，能够实现IP54级的防护能力，完全满足普通工业车间的使用要求。在实际选型应用中，这类柜体常用来做小型设备的单机控制柜、车间区域的分线配电箱、自动化工位的信号转接柜，内部可以根据需求加装安装板、线槽、散热风扇、接地铜排等附件，

　　设计时提前预留了这些附件的安装孔位，不需要后期现场打孔，减少现场施工的工作量。柜体的边角处做了R3的圆角折弯处理，避免安装和检修过程中尖锐边角划伤操作人员，表面处理采用静电喷塑工艺，塑层厚度控制在60-80μm，具备良好的耐刮擦、耐腐蚀性能，在普通工业环境下使用寿命可以达到10年以上。设计建模过程中，严格按照钣金加工的工艺要求预留了折弯余量、焊接收缩量，所有的孔位位置都和实际五金配件的安装尺寸匹配，不会出现建模尺寸和实际加工配件不匹配的问题，柜体的门板和框架配合公差控制在1mm以内，保证柜门开关顺畅，锁具可以正常扣合，不会出现错位卡滞的情况。对于结构设计从业者来说，这类柜体的建模需要重点关注钣金折弯的工艺合理性，避免出现无法折弯的锐角、过小折边，同时要兼顾现场安装的操作便利性，比如进线孔的位置要预留敲落孔，方便现场根据进线方向选择开孔位置，接地端子的位置要设置在柜体底部靠近进线侧，方便接地线的连接。在设备配套场景中，这类柜体可以直接集成到小型加工设备、输送线、检测设备的机身侧面，作为设备的主控电控柜使用，也可以独立安装在车间立柱、墙面上作为区域配电节点使用，紧凑的尺寸不会占用过多的车间空间，同时足够的内部安装深度可以容纳常规的电气元件，满足大部分小型电控系统的安装需求。
