威图款壁挂式工业金属电气控制柜

　　这款壁挂式金属柜体是工业现场电气系统集成的常用承载单元，日常在车间生产线旁、楼宇配电竖井、户外设备站点、自动化设备侧装场景中都能见到这类柜体的应用，核心作用是为内部的断路器、继电器、端子排、PLC模块、开关电源等电气元器件提供封闭的安装空间，同时隔绝现场粉尘、飞溅液体、外力触碰对电气元件的干扰，也能避免无关人员误触带电部件引发安全事故。

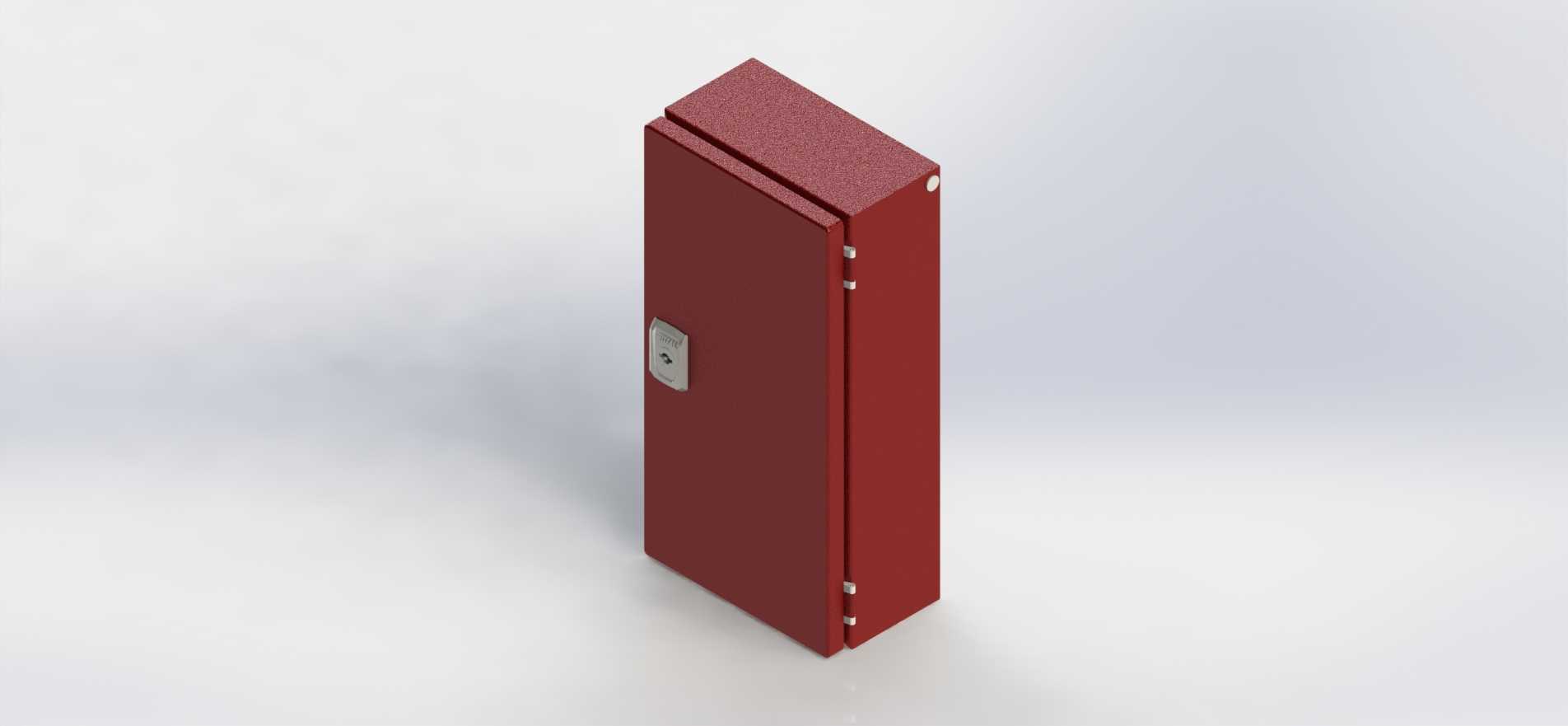

　　从设计逻辑来看，这款柜体采用单开门侧装铰链结构，整体为冷轧钢板折弯焊接成型，表面做了红色喷塑处理，这类配色通常用于消防相关回路配电或者需要高辨识度的警示安装场景，方便运维人员快速定位对应柜体。柜门与柜体主体的配合处做了折边防水结构，配合门体周边的密封胶条，可以达到常规工业场景要求的防护等级，应对日常的粉尘飘落、轻度泼水溅洒都不会影响内部元件运行。柜门配置的通用锁具可以实现柜门的锁闭，不同权限的运维人员通过对应钥匙才能开启柜门，满足工业现场的安全管理要求。

　　尺寸方面这款柜体的外形规格为400mm×200mm×120mm，属于小容量壁挂安装的柜体规格，安装时需要提前在墙面或者设备立面标记四个安装孔位，柜体背部预留的挂装孔可以直接配合膨胀螺栓或者自攻螺丝固定在安装基面上，安装完成后柜体突出安装面的深度仅120mm，不会占用过多的通道空间，非常适合安装空间局促的现场点位。内部预留的安装板空间可以适配小型回路的元器件排布，200mm的宽度刚好可以排布单排标准导轨元件，400mm的高度可以容纳3-4层导轨的安装空间，足够承载小型控制回路或者单台设备的配电回路元件。

　　建模过程中需要重点关注钣金折弯的工艺合理性，柜体主体的折弯止裂口、焊接处的工艺让位都需要符合钣金加工的常规公差要求，铰链的安装位需要预留足够的转动间隙，保证柜门开合角度可以达到120度以上，方便运维人员接线和检修操作。柜门的锁具安装位需要匹配标准工业柜锁的开孔尺寸，不需要额外做定制化的开孔调整，方便后期配件的替换维护。柜体内部的安装板采用可拆卸设计，建模时需要预留安装板的固定螺柱位置，用户可以根据自身的元件排布需求在安装板上提前打孔固定导轨或者元件，再整体推入柜体完成固定，大幅提升现场装配的效率。

　　在实际选型应用中，这类小尺寸壁挂柜通常用于末端设备的配电控制，比如单台小型输送设备的现场控制、消防回路的区域端子转接、小型传感器回路的信号汇总，相比落地式柜体，壁挂安装的形式不需要预留地面安装空间，在老旧车间改造、设备加装控制回路的场景中适配性更强。设计时还需要考虑柜体的散热需求，因为尺寸较小，内部元件发热量不大，依靠柜体金属壳体的自然散热就可以满足运行要求，如果内部安装发热较大的元件，也可以在柜体上下端预留散热孔位或者加装小型散热风扇的安装位，拓展柜体的适用场景。

　　另外柜体的喷塑层不仅起到防锈防腐的作用，红色的外观在工业现场复杂的管线和设备中更容易被识别，在应急断电操作时运维人员可以快速找到对应的柜体，缩短故障处理的时间。铰链采用外露式金属铰链，承重能力足够支撑单扇柜门的重量，长期开合不会出现下垂变形的问题，相比暗藏式铰链，外露铰链的安装和更换都更加方便，后期维护成本更低。柜门和柜体之间的接地连接需要在建模时预留接地螺柱的位置，保证柜体金属外壳可靠接地，避免漏电引发的安全隐患，这也是电气类柜体设计中不可忽略的安全细节。
