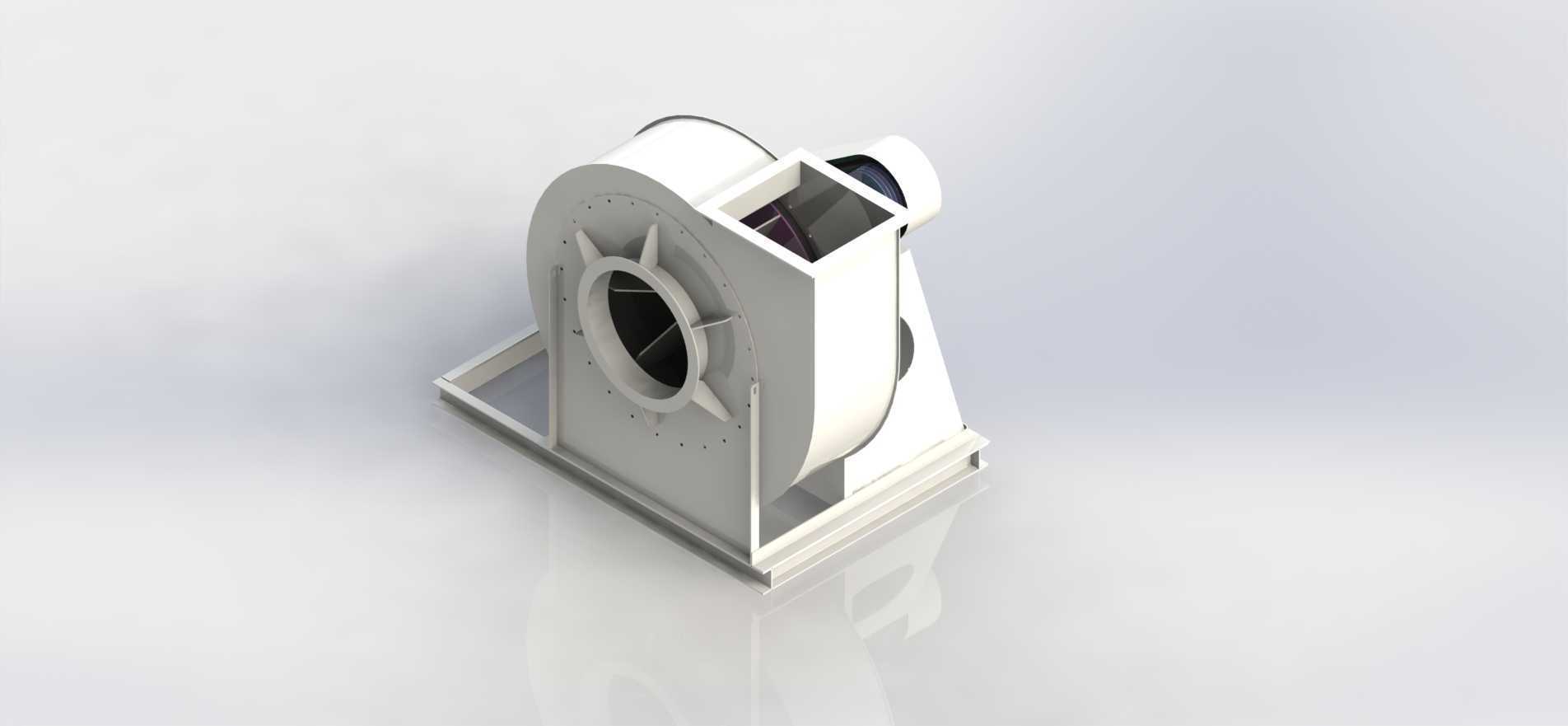

工业通风用KF33离心式风机结构设计

　　这款离心通风设备的结构设计，首先围绕工业场景的通风换气、工艺排风需求展开，在车间除尘系统、厂房通排风、工业设备散热排风等场景中，这类设备是核心的风动力输送单元，能够克服管网阻力将含尘空气、余热空气或者工艺废气输送到后续处理环节或者排出室外。从结构设计逻辑来看，整机采用卧式安装布局，底部的型钢焊接底座是整个设备的安装基准，设计时充分考虑了安装面的平面度要求，底座上预留的地脚螺栓孔位置匹配常规工业地坪的安装规范，安装边界预留了足够的检修操作空间，侧面距离墙体或者其他设备的最小预留间隙满足日常维护叶轮、检查轴承位的操作需求，整机的重心落在底座形心附近，运行时的振动传递能够通过底座均匀分散到安装基础上，降低共振风险。

　　蜗壳部分采用对数螺旋线的型线设计思路，这种型线能够让气流在蜗壳内流动时尽可能减少涡流损失，气流从叶轮甩出后沿着蜗壳型线顺畅汇集到出风口，蜗壳的板材厚度根据设备运行风压做了匹配，避免运行时出现壳体振颤产生额外噪音，蜗壳侧面开设的检修口位置正对叶轮中心，日常检修时不需要拆卸整个蜗壳就能完成叶轮清理、轴承检查的操作，大幅降低后期维护的工作量。叶轮部分采用前向多翼式叶片结构设计，叶片和轮盘、轮盖的连接位置做了圆弧过渡，既能够降低气流流动的局部阻力，也能减少应力集中提升叶轮的结构强度，叶轮做了动平衡校正设计，运行转速区间内的振动幅值控制在工业设备允许的范围内，避免长期运行出现轴承过早磨损的问题。进风口采用收敛式流线型设计，气流进入叶轮前能够均匀导流，减少进气紊流带来的效率损失，进风口和叶轮进口的配合间隙做了严格控制，间隙过大容易出现气流回流降低风机效率，间隙过小则可能因为运行振动出现剐蹭故障，设计时的间隙值兼顾了效率和运行安全冗余。

　　出风口的法兰尺寸匹配常规通风管道的连接标准，法兰上的螺栓孔间距符合通用通风管路的安装规范，现场安装时不需要额外做法兰转接就能直接对接风管，降低现场施工的改造成本。轴承座的安装位置设计在蜗壳外侧的支撑筋上，支撑筋和蜗壳本体做了一体化的结构加强，能够承受叶轮运行时的径向载荷，轴承位的密封结构采用多层迷宫式密封，避免输送含尘空气时粉尘进入轴承造成磨损，延长轴承的维护周期。整机的外形尺寸设计充分考虑了工业场景的运输和安装限制，整体宽度和高度适配常规的工业厂房门洞尺寸，不需要拆分就能完成进场安装，底座的吊装孔位置设置合理，吊装时整机能够保持水平状态，避免吊装过程中出现部件变形。在实际选型应用中，这类离心风机可以根据不同的风压风量需求匹配对应的电机功率，结构本身的强度冗余能够覆盖常规工业通风场景的运行需求，不管是用于车间岗位送风、除尘系统的风源动力，还是生产设备的散热排风，都能通过调整叶轮转速、出风口方向来适配不同的现场安装条件，出风口可以根据现场管路走向调整为水平出风、向上出风或者斜向出风，不需要改动主体蜗壳结构就能完成适配，提升了产品的场景适配能力。设计过程中还充分考虑了运行噪音的控制，蜗壳内壁预留了贴附吸音棉的安装空间，对噪音有要求的场景可以直接加装吸音材料降低运行噪音，叶轮和蜗壳的间隙均匀性控制也能减少气流脉动产生的噪音，让设备在厂房内运行时的噪音值符合工业厂区的噪音管控标准。
